Відеомікшер Blackmagic Design ATEM 1 M/E Production Studio 4K (SWATEMPSW1ME4K)

ATEM Production Studio 4K дозволяє підключати до 8 відеокамер, дискових рекордерів та комп'ютерів для роботи з SD, HD та Ultra HD на дійсно мовному рівні. Модель має всі інструменти для професійного мікшування: колірний кеїнг, можливість створення переходів, звуковий блок та бібліотеку мультимедіа, модулі вторинного кеїнгу, режим багатовіконного моніторингу, а також роз'єми 6G-SDI та HDMI 4K.

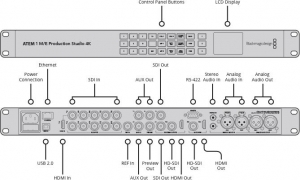

Роз'єми

Загальна кількість відеовиходів

Швидкість передачі через SDI

270 Мбіт/с, 1,5 Гбіт/с, 3 Гбіт/с, 6 Гбіт/с

Загальна кількість аудіовходів

Два XLR, два RCA

Загальна кількість аудіовиходів

Два роз'єми XLR для програмного звуку

Відеовходи SDI

Чотири, з можливістю переключення між SD, HD та Ultra HD 4K (10 біт). Двоканальний вбудований звук.

Відеовиходи HDMI

Чотири, типу A з можливістю переключення між SD, HD та Ultra HD 4K (10 біт). Двоканальний вбудований звук.

Виведення звуку через SDI

Двоканальний звук, що виводиться на вихід SDI

Синхровхід

Tri-Sync або Blackburst

Повторна синхронізація на вході

На всіх восьми входах

Програмні виходи SDI

Один, з можливістю переключення між SD, HD та Ultra HD 4K (10 біт)

Програмні HDMI-виходи

Один, типу A з можливістю переключення між SD, HD та Ultra HD 4K (10 біт)

Програмні виходи SDI з можливістю знижувальної конверсії

Один роз'єм HD (перетворення з Ultra HD 4K на HD, 10-біт)

Допоміжний вихід SDI

Багатовіконний режим

Виходи SDI для багатовіконного моніторингу

Виходи HDMI для багатовіконного моніторингу

Підключення панелі керування

Порт Ethernet за стандартом 10/100/1000 BaseT з підключенням напряму або через локальну мережу

Стандарти

Формати SD

525i/59,94 NTSC; 625i/50 PAL

Формати HD

720p/50; 720p/59,94
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/50; 1080p/59,94
1080i/50; 1080i/59,94

Формати Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97

Інтерфейс SDI

SMPTE 259M, SMPTE 292M, SMPTE 424M.

Колірна субдискретизація

4:2:2

Глибина кольору

10 біт

Колірний простір

REC 601, REC 709

Підтримувана роздільна здатність входу HDMI для підключення комп'ютера

720 x 480i 59.97Hz,
720 x 576i 50Hz,
1280 x 720 59.94Hz,
1280 x 720 50Hz,
1920 x 1080 59.94Hz,
1920 x 1080 50Hz,
3840 x 2160 23.98Hz,
3840 x 2160 24Hz,
3840 x 2160 25Hz,
3840 x 2160 29.97Hz.

Перетворення колірного простору

Апаратне в режимі реального часу

Затримка обробки

Один рядок

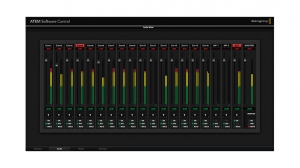

Звуковий блок

10 входів на два канали. Режими «Увімк.»/«Вимк.»/«Прив'язка звуку до відео». Індикація рівня звуку та максимального значення. Регулювання посилення всього сигналу. Можливість використання аналогових виходів для окремого моніторингу.

Знижувальна конверсія з 4K в HD

Є, один програмний вихід

Інші характеристики

Модулі первинного кеїнгу

Один (колірний, лінійний та яскравісний кеїнг)

Модулі вторинного кеїнгу

Модулі колірного кеїнгу

Підтримка інтерком-зв'язку

Немає

Режим «мікс-мінус»

Немає

Модулі лінійного/яскравісного кеїнгу

Модуль кеїнгу для створення переходів (анімація та DVE)

Немає

Загальна кількість шарів

Генератори шаблонів

Генератори кольору

Цифрові відеоефекти з 3D-межами та тінями

Немає

Роздільна здатність монітора

Мінімальна роздільна здатність монітора 1366 x 768

Кількість вікон

1 x 10

Призначувані вікна

Індикація

Червоний колір для програмного сигналу, зелений для сигналу попереднього перегляду

Присвоєння імен джерелам

Панель керування

Програмна або додаткова апаратна панель

Медіаплеєр

Максимальна кількість статичних зображень у медіатеці

20 зображення з підтримкою сигналу видалення та заповнення

Ємність бібліотеки мультимедіа при завантаженні кліпів

Немає

Максимальна довжина кліпу у форматі 720 HD

Немає

Максимальна довжина кліпу у форматі 1080 HD

Немає

Максимальна довжина кліпу у форматі Ultra HD

Немає

Формати статичних зображень для медіатеки

PNG, TGA, BMP, GIF, JPEG і TIFF

Формат відео для бібліотеки мультимедіа

Немає

Формати аудіо для бібліотеки мультимедіа

Немає

Канали

Сигнал видалення та заповнення для кожного медіаплеєра

Багатовіконний моніторинг

Один вихід на 10 вікон

Формат виведення в режимі моніторингу

Дисплей

Інтерфейс

Мінімальна роздільна здатність монітора 1366 x 768

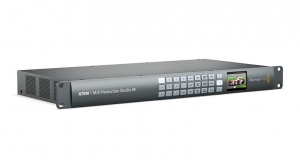

Передня панель

Вбудований РК-дисплей для перегляду відео та 42 кнопки зі світлодіодним підсвічуванням для переключення сигналів, що виводяться на допоміжні виходи

Програмне забезпечення

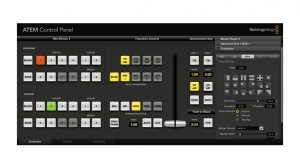

Програмна панель керування

У комплект постачання входить програмна панель ATEM Software Control для операційних систем Mac 10.10 Yosemite, Mac 10.11 El Capitan або пізніших версій, Windows 8.1 (64-розрядна версія) та Windows 10 (64-розрядна версія)

Вихід Tally

За допомогою підключення через Ethernet до Blackmagic Design GPI and Tally Interface (не входить у комплект постачання)

Оновлення програмного забезпечення

Через порт USB з прямим підключенням до комп'ютера на платформі Mac або Windows. ATEM Setup Utility в комплекті постачання.

Налаштування

З використанням програмної панелі керування ATEM, за винятком IP-адреси, яка встановлюється за допомогою ATEM Setup Utility при підключенні до відеомікшера через порт USB
