Новая модель ATEM 2 M/E Production Studio 4K предназначена для высококачественного многокамерного вещания в SD, HD и Ultra HD. Оснащенная 20 входами с повторной синхронизацией, она позволяет обрабатывать видеосигналы самых разных источников, таких как камеры, дисковые рекордеры и компьютеры. ATEM 2 M/E Production Studio 4K отличается расширенным функционалом и имеет все, что нужно для трансляции живых концертов, спортивных соревнований и других событий: цветовой кеинг, настраиваемые переходы, модули первичного и вторичного кеинга, цифровые видеоэффекты, функцию Super Source, звуковой микшер, два режима многооконного мониторинга и библиотеку мультимедиа. Разъемы 6G-SDI и HDMI 4K, а также шесть дополнительных выходов дают возможность создавать самый качественный видеоряд для прямого эфира.

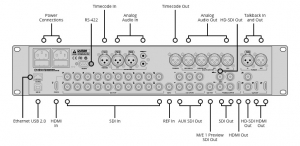

Разъемы

Общее количество входов

20

Общее количество выходов

13

Видеовход SDI

20 x 10-битных входов с возможностью переключения между SD, HD и Ultra HD 4K. Двухканальный встроенный звук

Видеовход HDMI

Один 10-битный вход HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K. Двухканальный встроенный звук

Вывод аналогового звука

2 x XLR (программный), 2 x XLR (мониторинг)

Дополнительные аудиовыходы

1 x XLR (тайм-код), 1 x XLR (двусторонняя связь)

Вывод звука через SDI

Двухканальный звук, выводимый на все выходы

Аудиовход

2 x XLR, 2 x RCA

Дополнительные аудиовходы

1 x XLR (тайм-код), 1 x XLR (двусторонняя связь)

Синхровход

Tri-Sync или Blackburst

Внутренние кадровые синхронизаторы

20, на всех входах

Программный выход SDI

Три 10-битных выхода с возможностью переключения между SD, HD и Ultra HD 4K

Программный выход HDMI

Один 10-битный выход HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K

Программный выход SDI с возможностью понижающей конверсии

Один 10-битный выход (конверсия Ultra HD 4K в HD)

Выход SDI для предварительного просмотра

Один 10-битный выход с возможностью переключения между SD, HD и Ultra HD 4K

Дополнительный выход SDI

Шесть 10-битных выходов с возможностью переключения между SD, HD и Ultra HD 4K

Вывод изображения в режиме многооконного мониторинга

2 x SDI + 2 x HDMI с возможностью одновременного использования

Выходы для многооконного мониторинга

Два выхода SDI + два выхода HDMI

Подключение панели управления

Через порт Ethernet по стандарту 10/100/1000 BaseT, с подключением напрямую или через локальную сеть

Выход Tally

При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки). Также возможно при помощи подключения через программный выход SDI к совместимым камерам.

Подключение к компьютеру

Один порт USB 2.0

Поддерживаемые стандарты и форматы

Форматы SD

625/25 PAL 4:3 и 16:9, 525/29.97 NTSC 4:3 и 16:9

Форматы HD

720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080i50, 1080p50, 1080i59.94, 1080p59.94

Форматы Ultra HD 4K

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, 292M

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709, REC 2020

Поддерживаемые разрешения входа HDMI для подключения компьютера

720 x 480i 59,94 Гц, 720 x 576i 50 Гц, 1280 x 720 59,94 Гц, 1280 x 720 50 Гц, 1920 x 1080 50 Гц, 1920 x 1080 59,94 Гц, 3840 x 2160 23,98 Гц, 3840 x 2160 24 Гц, 3840 x 2160 25 Гц, 3840 x 2160 29,97 Гц. Примечание: при работе с частотой 23,98 Гц, 29,97 Гц и 59,94 Гц также поддерживается ввод изображения с частотой 24, 30 и 60 Гц соответственно

Программное управление

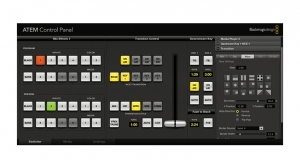

Программная панель управления

В комплект поставки входит программная панель управления ATEM с поддержкой операционных систем OS X 10.8 Mountain Lion и 10.9 Mavericks, Windows 7 (64-разрядная версия) и Windows 8 (64-разрядная версия)

Обновление программного обеспечения

Через порт USB 2.0 с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит ATEM Switcher Utility

Настройка

С помощью программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью ATEM Switcher Utility при подключении к видеомикшеру через порт USB

Обработка сигналов

Преобразование цветового пространства

Аппаратное в режиме реального времени

Задержка обработки

Менее 2 строк

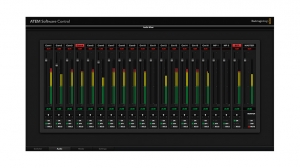

Звуковой микшер

24 входов на 2 канала.
Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео».
Индикация уровня звука и максимального значения.
Контроль усиления мастер-секции.
Отдельные аналоговые выходы для мониторинга

Понижающая конверсия из 4K в HD

Есть, один программный выход

Операционные системы

Mac OS X 10.8 Mountain Lion,
Mac OS X 10.9 Maverick или более поздняя версия.

Windows 7 (64-разрядная версия) или Windows 8 (64-разрядная версия)

Прочие характеристики

Общее количество слоев

13

Модули первичного кеинга

4

Модули вторичного кеинга

2

Модули линейного/яркостного кеинга

7

Модули цветового кеинга

4

Генераторы шаблонов

7

Генераторы цвета

2

Модуль кеинга для создания переходов (анимированные переходы и цифровые видеоэффекты)

1 + 1

Цифровые видеоэффекты с 3D-границами и тенями

1

Совместимость с панелями управления

Рекомендуется использовать ATEM 1 M/E Broadcast Panel. Совместимость с ATEM 1 M/E Broadcast Panel. В комплект поставки входит ATEM Software Control Panel.

Дисплей

Характеристики

Минимальное разрешение монитора 1366 x 768

Передняя панель

Встроенный ЖК-дисплей для просмотра видео и 42 кнопок со светодиодной подсветкой для переключения сигналов, выводимых на дополнительные выходы

Медиаплеер

Медиаплееры

2

Каналы

Вырезающий и заполняющий сигнал для каждого медиаплеера

Емкость библиотеки мультимедиа при загрузке изображений

32 изображения с поддержкой вырезающего и заполняющего сигнала

Емкость библиотеки мультимедиа при загрузке клипов

2 изображения с поддержкой вырезающего и заполняющего сигнала

Максимальная длина клипа в формате Ultra HD 4K

180 кадров

Максимальная длина клипа в формате 1080

720 кадров

Максимальная длина клипа в формате 720p

1600 кадров

Максимальная длина клипа в формате NTSC/PAL

3600 кадров

Форматы изображения для библиотеки мультимедиа

PNG, TGA, BMP, GIF, JPEG и TIFF

Формат видео для библиотеки мультимедиа

Последовательность файлов TGA

Форматы аудио для библиотеки мультимедиа

WAV, MP3 и AIFF

Многооконный мониторинг

Количество окон

2 x 10

Назначаемые окна

16

Индикация

Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала

Присвоение имен источникам

Да

Физическая установка

ФИЗИЧЕСКАЯ УСТАНОВКА

2 места в стойке

Питание

Потребляемая мощность

150 Вт

Блок питания

Два встроенных универсальных блока питания переменного тока, напряжение 110240 В

Условия эксплуатации

Рабочая температура

от 0° до 40° C

Температура хранения

от -20° до 60° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

ATEM 2 M/E Production Studio 4K

CD-диск с программным обеспечением

Гарантия

Гарантия на продукт

Ограниченная гарантия производителя сроком 12 месяцев
