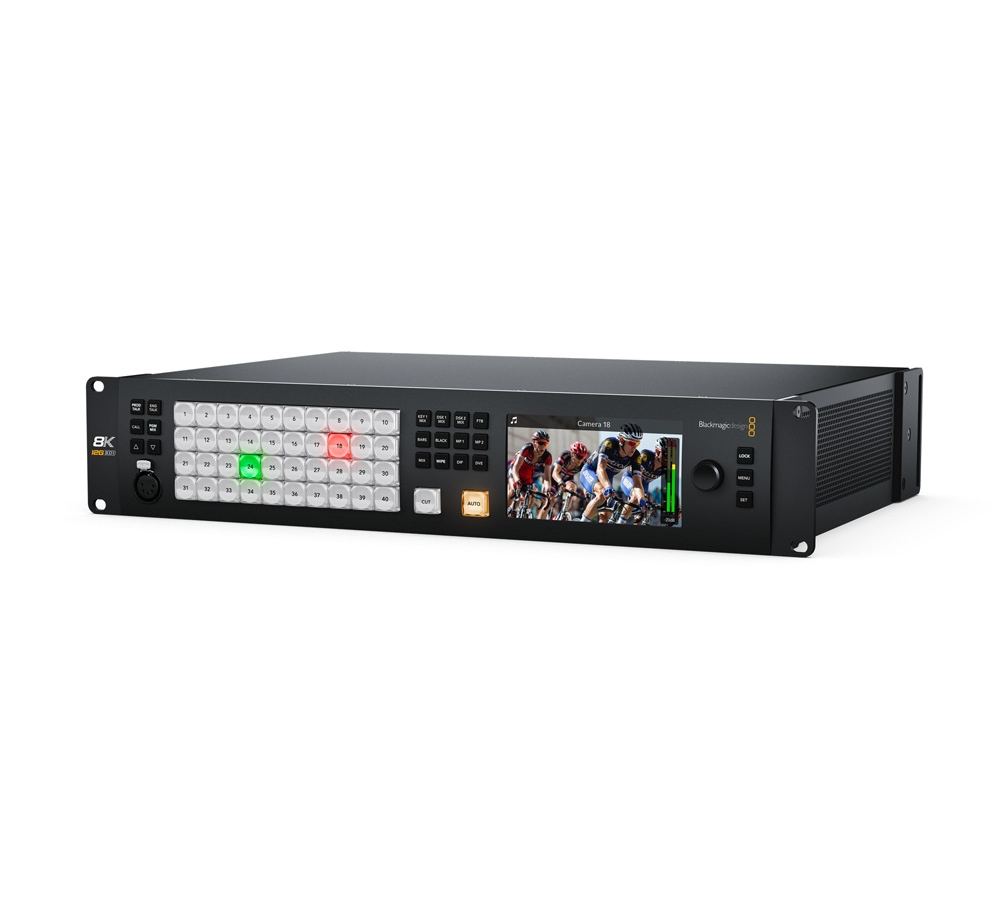

ATEM Constellation 8K эфирный видеомикшер 4 M/E с поддержкой Ultra HD и максимально широким функционалом. Модель имеет 40 входов 12GSDI с преобразованием формата, 24 выхода 12GSDI, по четыре процессора DVE, медиаплеера и разъема для многооконного мониторинга в Ultra HD, а также два режима SuperSource для композитинга и 16 модулей цветового кеинга. Благодаря такому оснащению обеспечена полная поддержка 8K-разрешения. Дополнительно предусмотрены возможность двусторонней связи с оператором и звуковой блок Fairlight на 156 каналов с эквализацией и динамическими эффектами.

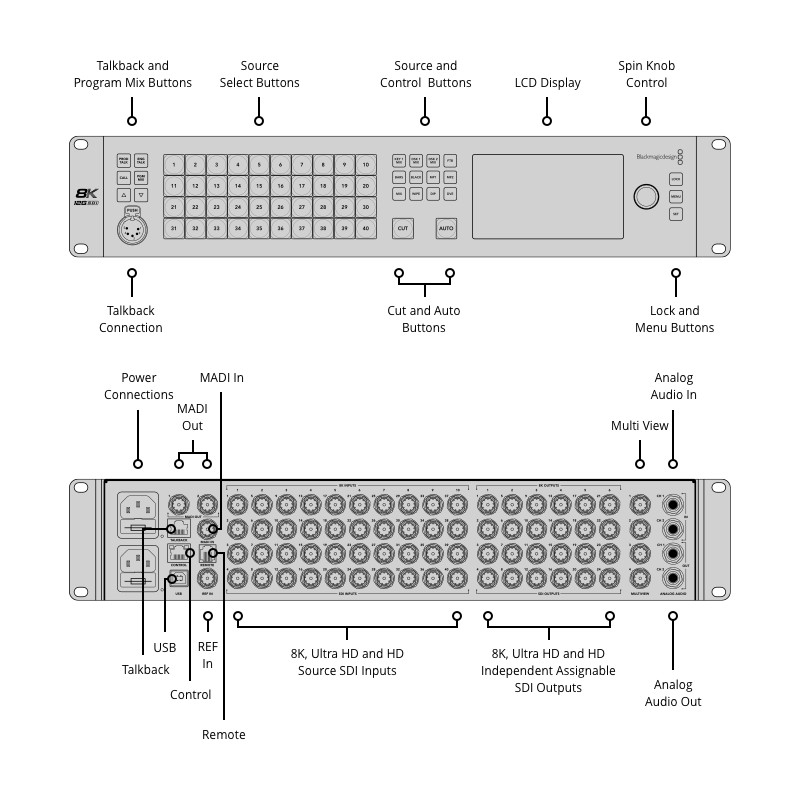

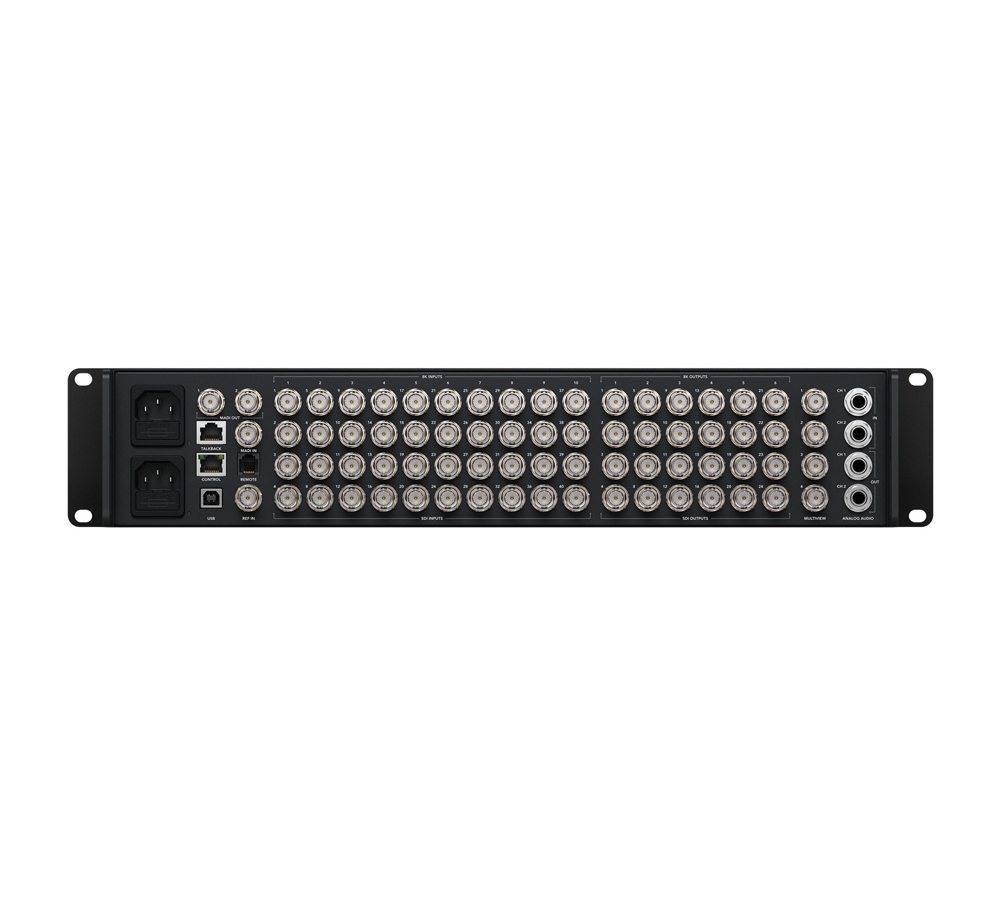

Разъемы

• Общее количество видеовходов

  • 40 (для форматов вплоть до Ultra HD) или 10 (для 8K)
• Общее количество видеовыходов

  • 28 (для форматов вплоть до Ultra HD) или семь (для 8K)
• Общее количество дополнительных выходов

  • 24 (для форматов вплоть до Ultra HD) или шесть (для 8K)
• Скорость передачи через SDI

  • 1,5/3/6/12 Гбит/с
• Общее количество аудиовходов

  • Два симметричных разъема 1/4 дюйма, 1 x MADI (BNC) на 32 стереоканала
• Общее количество аудиовыходов

  • Два симметричных разъема 1/4 дюйма, 2 x MADI (BNC) на 32 стереоканала
• Разъемы для тайм-кода

  • Нет
• Синхровход

  • Tri-Sync или Blackburst
• Повторная синхронизация на входе

  • На всех 40 разъемах
• Преобразование формата и кадровой частоты

  • На всех 40 разъемах
• Видеовходы SDI

  • 40 x 720p, 1080i, 1080p и 2160p (10 бит); 10 x 4320p с возможностью переключения
• Дополнительные аудиовыходы

  • Один 5-контактный разъем XLR для двусторонней связи
• Вывод звука через SDI

  • Двухканальный звук, выводимый на все выходы
• Дополнительные аудиовходы

  • Один 5-контактный разъем XLR для двусторонней связи
• Программные выходы SDI

  • Любые из 24 SDI-выходов
• Программный выход SDI с возможностью понижающей конверсии

  • Нет
• Выход SDI для предварительного просмотра

  • Любые из 24 SDI-выходов
• Многооконный режим

  • Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
• SDI-выходы для многооконного мониторинга

  • 4
• HDMI-выходы для многооконного мониторинга

  • Нет
• Подключение панели управления

  • Порт Ethernet по стандарту 10/100/1000 BaseT с подключением напрямую или через локальную сеть
• Встроенный генератор тайм-кода

  • Да
• Выход Tally

  • С помощью подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки)
• Подключение к компьютеру

  • Один порт USB 2.0

Стандарты и форматы

• Форматы SD

  • Нет
• Форматы HD

  • 720p/50; 720p/59,94
  • 1080i/50; 1080i/59,94
  • 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/50; 1080p/59,94
• Форматы Ultra HD

  • 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/50; 2160p/59,94
• Форматы 8K

  • 4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/50; 4320p/59,94
• Интерфейс SDI

  • В соответствии со стандартами SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 и SMPTE 2082-12
• Цветовая субдискретизация

  • 4:2:2
• Цветовое разрешение

  • 10 бит
• Цветовое пространство

  • REC 601, REC 709, REC 2020
• Автоматическое переключение SDI

  • Автоматический выбор между 3GSDI (Level A и Level B), 6GSDI и 12GSDI. Требуется 2SI в формате 8K.

Прочие характеристики

• Модули первичного кеинга

  • 16 (в форматах до Ultra HD) или четыре для 8K (цветовой, линейный и яркостный кеинг)
• Модули вторичного кеинга

  • Четыре (в форматах до Ultra HD) или два (для 8K)
• Современные инструменты кеинга

  • 16 (в форматах до Ultra HD) или четыре (для 8K)
• Поддержка двусторонней связи

  • Да
• Режим «микс-минус»

  • Да
• Модули линейного/яркостного кеинга

  • 21 (для форматов вплоть до Ultra HD) или семь (для 8K)
• Модуль кеинга для создания переходов (анимация и DVE)

  • По четыре для анимированных переходов и DVE
• Общее количество слоев

  • 28 (для форматов вплоть до Ultra HD) или семь (для 8K)
• Генераторы шаблонов

  • 21 (для форматов вплоть до Ultra HD) или девять (для 8K)
• Генераторы цвета

  • 2
• Цифровые видеоэффекты с 3D-границами и тенями

  • Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
• Панель управления

  • С передней панели, а также с помощью программного приложения или дополнительной аппаратной консолиь
• Назначаемые окна

  • 64 (для форматов вплоть до Ultra HD) или 16 (для 8K)
• Индикация

  • Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала
• Присвоение имен источникам

  • Да

Многооконный мониторинг

• Многооконный мониторинг

  • Четыре выхода по 16 окон в каждом, всего 64 окна
• Формат вывода в режиме Multi View

  • Выбор между HD, Ultra HD или 8K

Медиаплеер

• Медиаплееры

  • Четыре (для форматов вплоть до Ultra HD) или один (для 8K)
• Каналы

  • Вырезающий и заполняющий сигнал для каждого медиаплеера
• Емкость библиотеки мультимедиа при загрузке изображений

  • 64 (для форматов вплоть до Ultra HD) или 24 для 8K (вырезающий и заполняющий сигнал)
• Емкость библиотеки мультимедиа при загрузке клипов

  • Четыре (для форматов вплоть до Ultra HD) или два для 8K (вырезающий и заполняющий сигнал)
• Максимальная длина клипа в формате 720 HD

  • 3200 кадров
• Максимальная длина клипа в формате 1080 HD

  • 1600 кадров
• Максимальная длина клипа в формате Ultra HD

  • 400 кадров
• Максимальная длина клипа в формате 8K

  • 100 кадров
• Форматы изображения для библиотеки мультимедиа

  • PNG, TGA, BMP, GIF, JPEG и TIFF
• Формат видео для библиотеки мультимедиа

  • Последовательность файлов TGA
• Форматы аудио для библиотеки мультимедиа

  • WAV, MP3 и AIFF

Дисплей

• Интерфейс

  • Минимальное разрешение монитора 1366 x 768

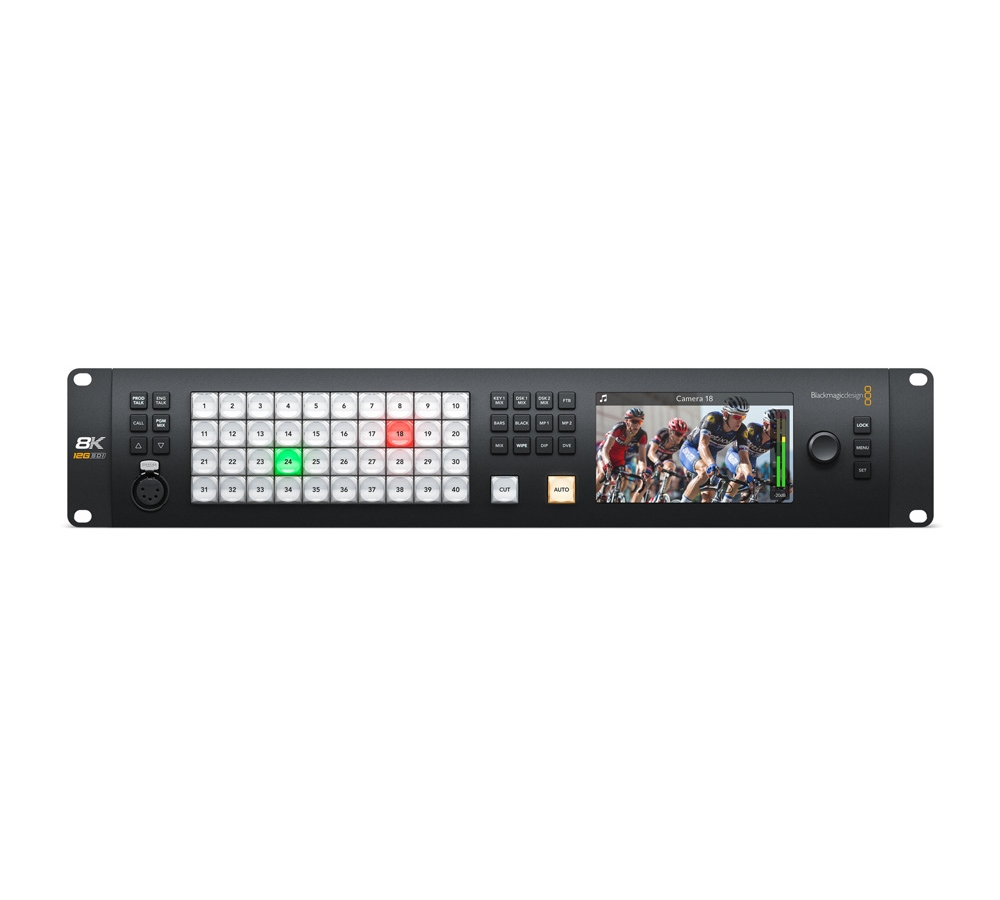

• Передняя панель

  • Встроенный ЖК-дисплей для мониторинга HD-видео, 42 светодиодные кнопки для настроек и переключения, восемь для источников сигнала, четыре для переходов, шесть для выбора интерком-связи и микширования, ручка управления меню и настройками, кнопка блокировки передней панели

Обработка сигналов

• Задержка обработки

  • Менее 7 строк в форматах вплоть до Ultra HD, 10 строк в 8K
• Звуковой блок

  • 156 каналов.
  • Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео».
  • Индикация уровня звука и максимального значения.
  • Регулировка усиления всего сигнала.
  • Шестиполосная эквализация с динамическими эффектами (расширение, подавление, ограничение и компрессия).
• Понижающая конверсия

  • Нет

Программное обеспечение

• Программная панель управления

  • В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздних версий, Windows 8.1 (64-разрядная версия) и Windows 10 (64-разрядная версия)
• Обновление программного обеспечения

  • Через порт USB 2.0 с прямым подключением к компьютеру на платформе Mac OS или Windows. ATEM Setup Utility в комплекте поставки.

Операционные системы

• Mac 10.13 High Sierra,
• Mac 10.14 Mojave или более поздняя версия
• Windows 8.1 64-bit or Windows 10 64-bit.

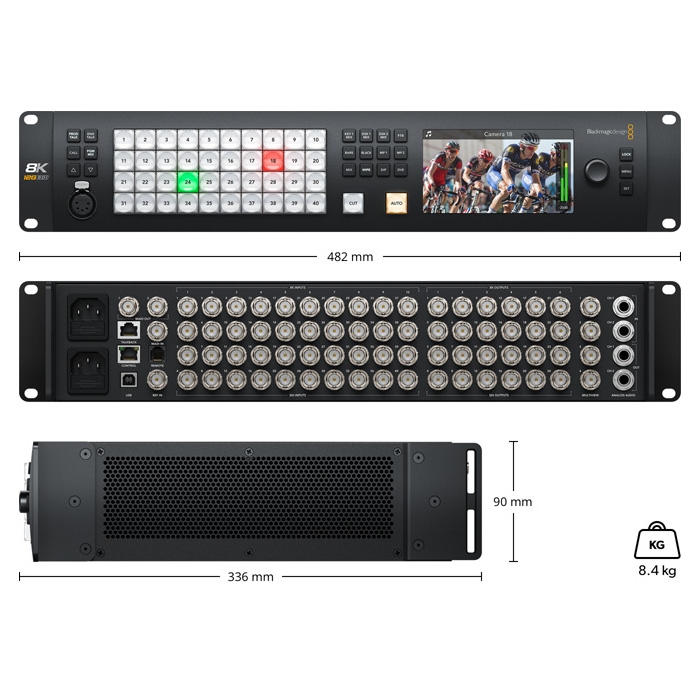

Физическая установка

• 2 места в стойке

Условия эксплуатации

• Рабочая температура

  • от 0° до 40° C
• Температура хранения

  • от -20° до 60° C
• Относительная влажность

  • от 0% до 90% (без конденсации)

Комплект поставки

• ATEM Constellation 8K
• SD-карта с ПО и руководством пользователя

Гарантия

• Ограниченная гарантия производителя сроком 12 месяцев
