Відеомікшер Blackmagic Design ATEM Production Studio 4K (SWATEMPSW04K)

ATEM Production Studio 4K позволяет подключать до 8 видеокамер, дисковых рекордеров и компьютеров для работы с SD, HD и Ultra HD на подлинно вещательном уровне. Модель имеет все, что требуется от профессионального видеомикшера: цветовой кеинг, возможность создания переходов, звуковой микшер и библиотеку мультимедиа, модули вторичного кеинга, режим многооконного мониторинга, а также видеоразъемы 6G-SDI и HDMI 4K.

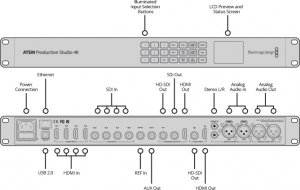

Разъемы

Общее количество входов

8

Общее количество выходов

6

Видеовход SDI

Четыре 10-битных входа с возможностью переключения между SD, HD и Ultra HD 4K. Двухканальный встроенный звук

Видеовход HDMI

Четыре 10-битных входа HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K. Двухканальный встроенный звук

Аналоговый аудиовыход

2 x XLR

Вывод звука через SDI

Двухканальный звук, выводимый на выход SDI

Аудиовход

2 x XLR, 2 x RCA

Синхровход

Tri-Sync или Blackburst

Внутренние кадровые синхронизаторы

8, на всех входах

Программный выход SDI

Один 10-битный выход с возможностью переключения между SD, HD и Ultra HD 4K

Программный выход HDMI

Один 10-битный выход HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K

Программный выход SDI с возможностью понижающей конверсии

Один 10-битный выход HD (конверсия Ultra HD 4K в HD)

Дополнительный выход SDI

1

Вывод изображения в режиме многооконного мониторинга

1

Выходы для многооконного режима

Один выход HD-SDI + один выход HDMI

Подключение панели управления

Через порт Ethernet по стандарту 10/100/1000 BaseT, с подключением напрямую или через локальную сеть

Стандарты видео

Форматы SD

625/25 PAL 4:3 и 16:9, 525/29.97 NTSC 4:3 и 16:9

Форматы HD

720p50, 720p59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080i50, 1080p50, 1080i59.94, 1080p59.94

Ultra HD 4K

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, 292M

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Поддерживаемые разрешения входа HDMI для подключения компьютера

720 x 480i 59,97 Гц, 720 x 576i 50 Гц, 1280 x 720 59,94 Гц, 1280 x 720 50 Гц, 1920 x 1080 59,94 Гц, 1920 x 1080 50 Гц, 3840 x 2160 23,98 Гц, 3840 x 2160 24 Гц, 3840 x 2160 25 Гц, 3840 x 2160 29,97 Гц

Преобразование цветового пространства

Аппаратное в режиме реального времени

Задержка обработки

1 строка

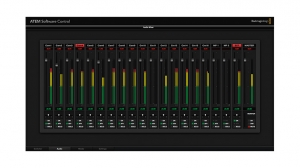

Звуковой микшер

10 входов на 2 канала. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео». Индикация уровня звука и максимального значения. Контроль усиления мастер-секции. Возможность использования аналоговых выходов для отдельного мониторинга

Программное управление

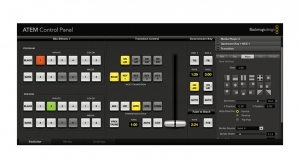

Программная панель управления

В комплект поставки входит ATEM Software Control Panel

Выход Tally

При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface (не входит в комплект поставки)

Обновление программного обеспечения

Через порт USB с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит ATEM Switcher Utility

Настройка

С помощью программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью ATEM Switcher Utility при подключении к видеомикшеру через порт USB

Операционные системы

Mac OS X 10.8 Mountain Lion,
Mac OS X 10.9 Maverick или более поздняя версия.

Windows 7 (64-разрядная версия) или Windows 8 (64-разрядная версия)

Прочие характеристики

Общее количество слоев

4

Модули первичного кеинга

1

Модули вторичного кеинга

2

Модули линейного/яркостного кеинга

3

Модули цветового кеинга

1

Генераторы шаблонов

2

Генераторы цвета

2

Разрешение монитора

Минимальное разрешение монитора 1366 x 768

Количество медиаплееров

2

Каналы

Вырезающий и заполняющий сигнал для каждого медиаплеера

Емкость библиотеки мультимедиа при загрузке изображений

20 изображений с поддержкой вырезающего и заполняющего сигнала

Форматы изображения для библиотеки мультимедиа

PNG, TGA, BMP, GIF, JPEG и TIFF

Количество окон

1 x 10

Назначаемые окна

8

Индикация

Красный цвет для программного сигнала, зеленый для предварительно просматриваемого сигнала

Присвоение имен источникам

Да

Совместимость с панелями управления

В комплект поставки входит ATEM Software Control Panel. Совместимость с ATEM 1 M/E Broadcast Panel и ATEM 2 M/E Broadcast Panel

Питание

Напряжение

110240 В переменного тока

Потребляемая мощность

60 Вт

Условия эксплуатации

Рабочая температура

От 0° до 40° C

Температура хранения

От -20° до 60° C

Относительная влажность

До 95%

Комплект поставки

ATEM Production Studio 4K

CD-диск с программным обеспечением

Гарантия

Гарантия на продукт

Ограниченная гарантия производителя сроком 12 месяцев

Гарантийный ремонт

Условия гарантийного ремонта содержатся в руководстве по эксплуатации видеомикшеров ATEM, которое можно найти в разделе «Поддержка» на веб-сайте www.blackmagicdesign.com
