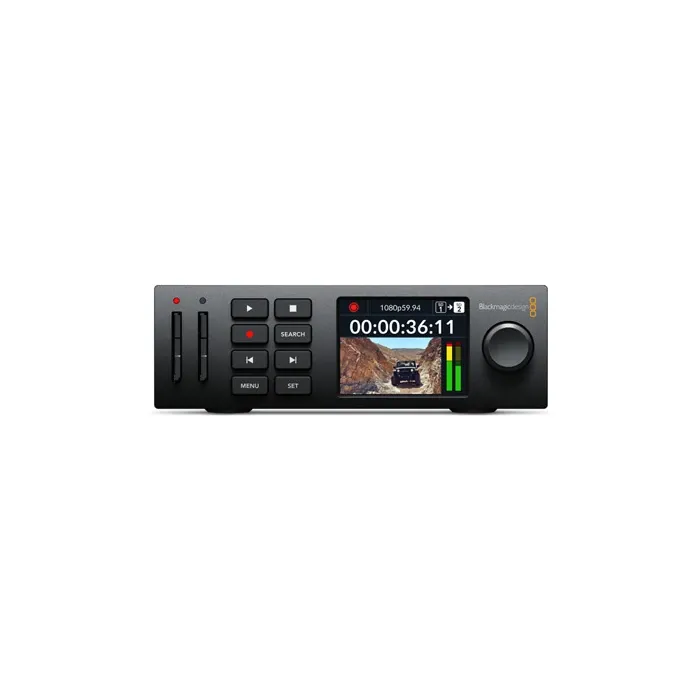

Рекордер Blackmagic Design HyperDeck Studio HD Mini (HYPERD/ST/DAHM)

Ця модель HyperDeck Studio Mini така ж компактна, як і конвертер Teranex Mini. Цей модульний дизайн дозволяє використовувати полицю Teranex Mini Rack Shelf для монтажу трьох приладів в один ряд, або для поєднання їх з мікшерами, конвертерами, або потоковими процесорами. Незважаючи на невеликий розмір, HyperDeck Studio HD Mini оснащений роз'ємами 3G-SDI та HDMI, двома слотами під SD-карти, генераторами тайм-коду та сигналів, передньою панеллю з засобами керування та входами для джерел перемінного та постійного струму. Щоб рекордер розпізнавався як звичайна вебкамера, його можна підключити до ПК через USB-вихід для передачі відео в додаток для стріму.

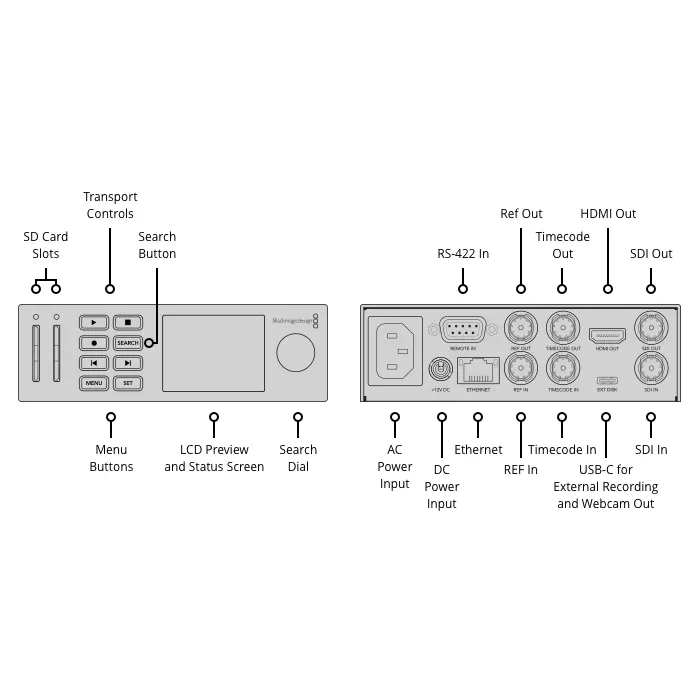

Роз'єми

Швидкість передачі через SDI

270Mб, 1.5Гб, 3Гб.

Роз'єми для тайм-коду

1 х BNC вхід, 1 х BNC вихід.

Підключення синхрогенератора

1 х BNC вхід, 1 х BNC вихід. Tri-Sync або Black Burst.

Введення звуку через SDI

16 каналів вбудованого звуку.

Виведення звуку через SDI

16 каналів вбудованого звуку.

Виведення звуку через HDMI

8 каналів вбудованого звуку.

Дистанційне керування

1 x RS-422 вхід.

Конфігурація рекордера

Через інтерфейс користувача або протокол Blackmagic HyperDeck Ethernet.

Підключення до комп'ютера

1 x USB тип-C 3.0 (до 5Гбіт/с) для запису на зовнішній диск, виходу з вебкамери, конфігурації ПЗ та оновлення.

Стандарти

Формати SD

525i59,94 NTSC, 625i50 PAL

Формати HD

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF23,98; 1080PsF24; 1080PsF25; 1080PsF29,97; 1080PsF30

Формати 2K DCI

2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI

Інтерфейс SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M рівень A і B, SMPTE 2084 та SMPTE 21081.

Підтримка метаданих через SDI

HD-RP188 і закриті титри СЕА-708. Метадані HDR підтримуються на SDI.

Підтримка форматів HDMI

525i/59,94 NTSC; 625i/50 PAL,
720p/50; 720p/59,94; 720p/60,
1080i/50; 1080i/59,94; 1080i/60,
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60,
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI

Дискретизація звуку

24-бітний телевізійний стандарт, частота дискретизації 48 кГц.

Колірна субдискретизація

4:2:2 YUV

Глибина кольору

10-бітний

Колірний простір

REC 601, REC 709, REC 2020.

Підтримка HDR

Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

Швидкість передачі даних

Автоматичне виявлення SD та HD.

Медіа

2 слоти для карт SD
1 x розширений порт USB-C 3.0 для для зовнішнього
запису SD, HD та 2K DCI.

Тип носія

Карти SD UHS-I та UHS-II.

Форматування накопичувача

Підтримує медіа в форматі ExFAT (Windows/Mac) або файлові системи HFS+ (Mac).

Підтримувані кодеки

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime для всіх форматів до 1080p/60. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF для форматів 720p та 1080p HD до 60fps. H.264 High 4:2:0 8-біт, H.264 Medium 4:2:0 8-біт, H.264 Low 4:2:0 8 біт в усіх форматах до 1080p/60.

Керування

Вбудована панель керування

8 кнопок для навігації та керування приладом з колесом налаштування та 2,2-дюймовим кольоровим дисплеєм.

Зовнішнє керування

Управління декою RS-422, запуск і зупинка SDI, запуск тайм-коду. Включає протокол Blackmagic HyperDeck Ethernet. Підтримує протокол FTP для віддаленого завантаження файлів.
