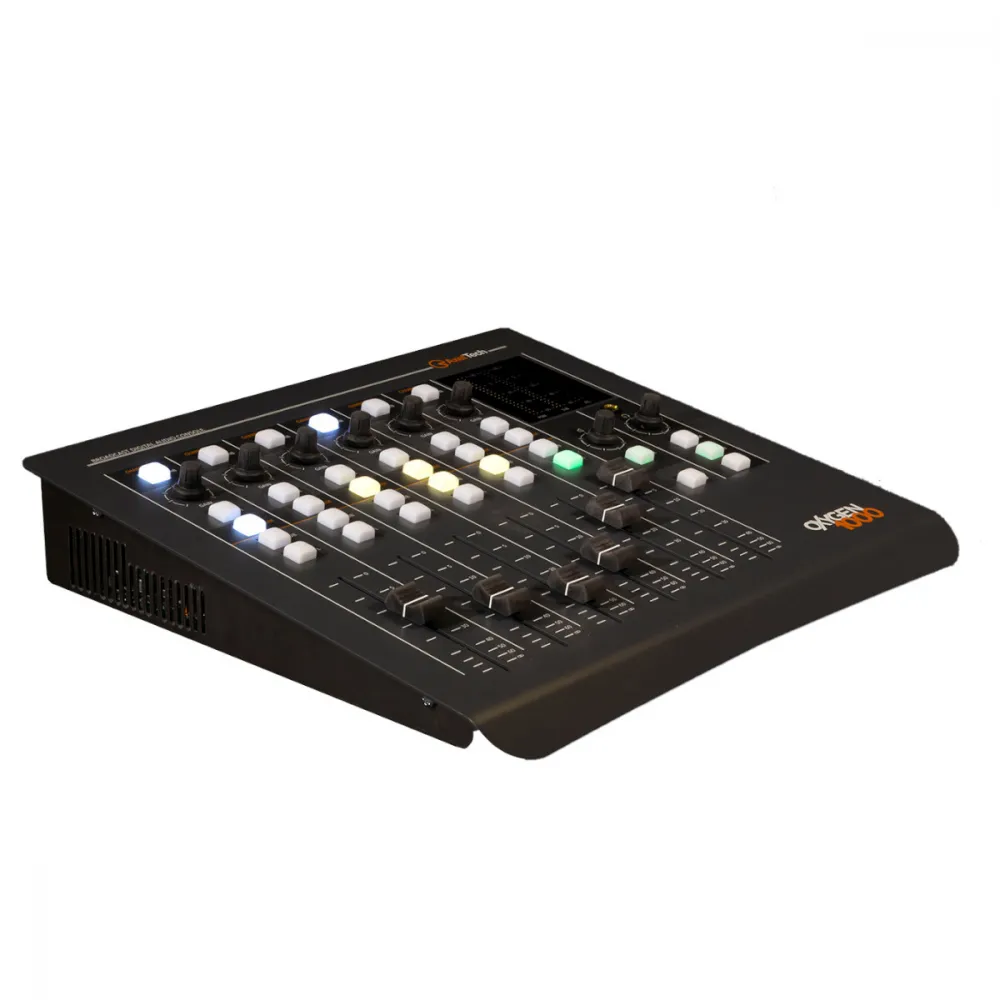

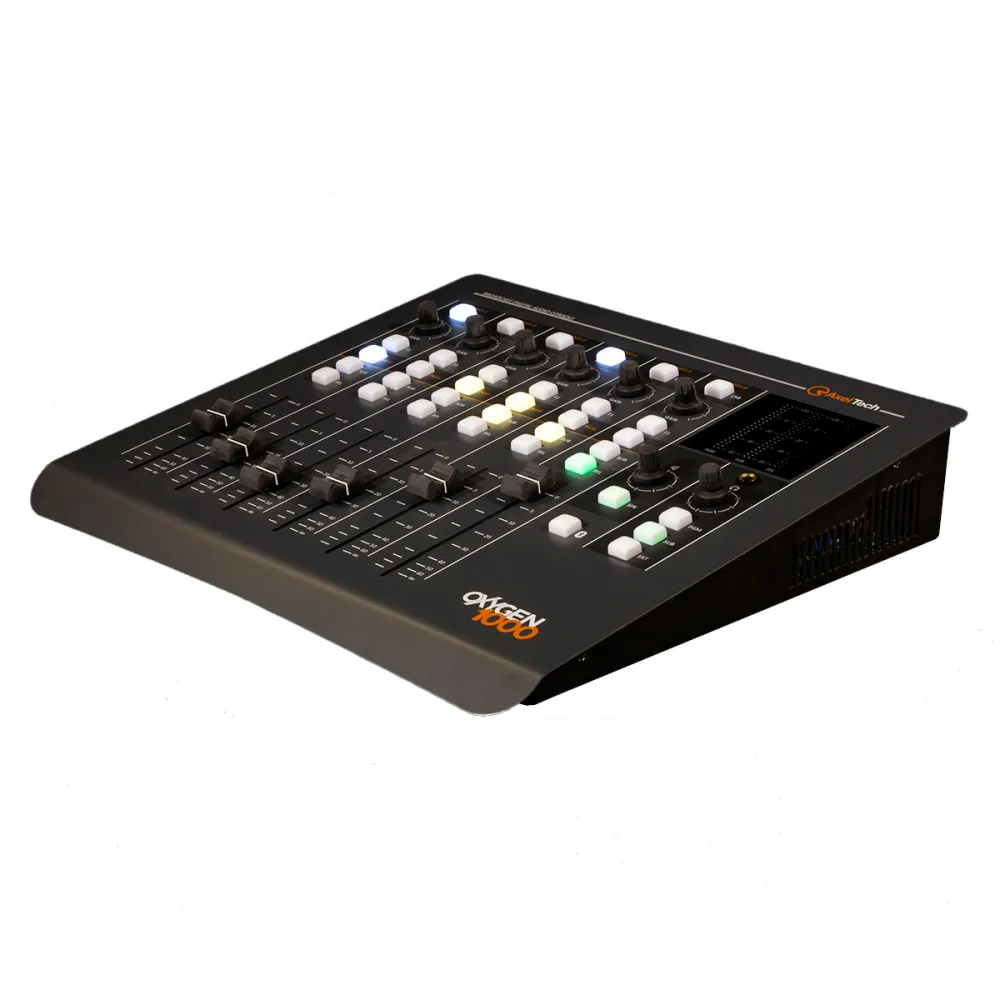

Axel OXYGEN 1000 Консоль цифрового мовлення 6 фейдерів; 3 мік.входи з +48 В; 4 бал. стерео входи; 2 аудіо входи/виходи USB; 1 телефонний гібрид; 1 вхід/вихід Bluetooth; 1 Telco; інтерфейс GPIO; 4 бал. стерео вихіди; 1 цифровий вихід; 1 вихід на навушники, маршрутизація аудіо; 8ST In + 8ST Out Dante I/O

Доступні версії 1000 консолі:

• Oxygen 1000-BT зі Bluetooth
• Oxygen 1000-BT Dante зі Bluetooth та Dante

Призначена для ефіру та продакшена. Компактний блок із 6 фейдерами. Потужна внутрішня маршрутизація звуку. Широкий набір елементів керування та входів/виходів. Міцний та стильний сталевий корпус.Обробка звуку на основі DSP забезпечуЄ високу якість та гарантує новітні функції та гнучкість.
Надійний і простий у використанні мікшерний пульт Oxygen 1000 пропонує першокласні функції: низька затримка, налаштування користувача, смарт-клавіші, еквалайзер, компресори, телефонний гібрид, вихід HDMI, аналоговий і цифровий введення-виведення, USB, Bluetooth, Dante AoIP, TalkBox.
Дистанційне керування Oxygen 1000 за допомогою спеціальної програми.

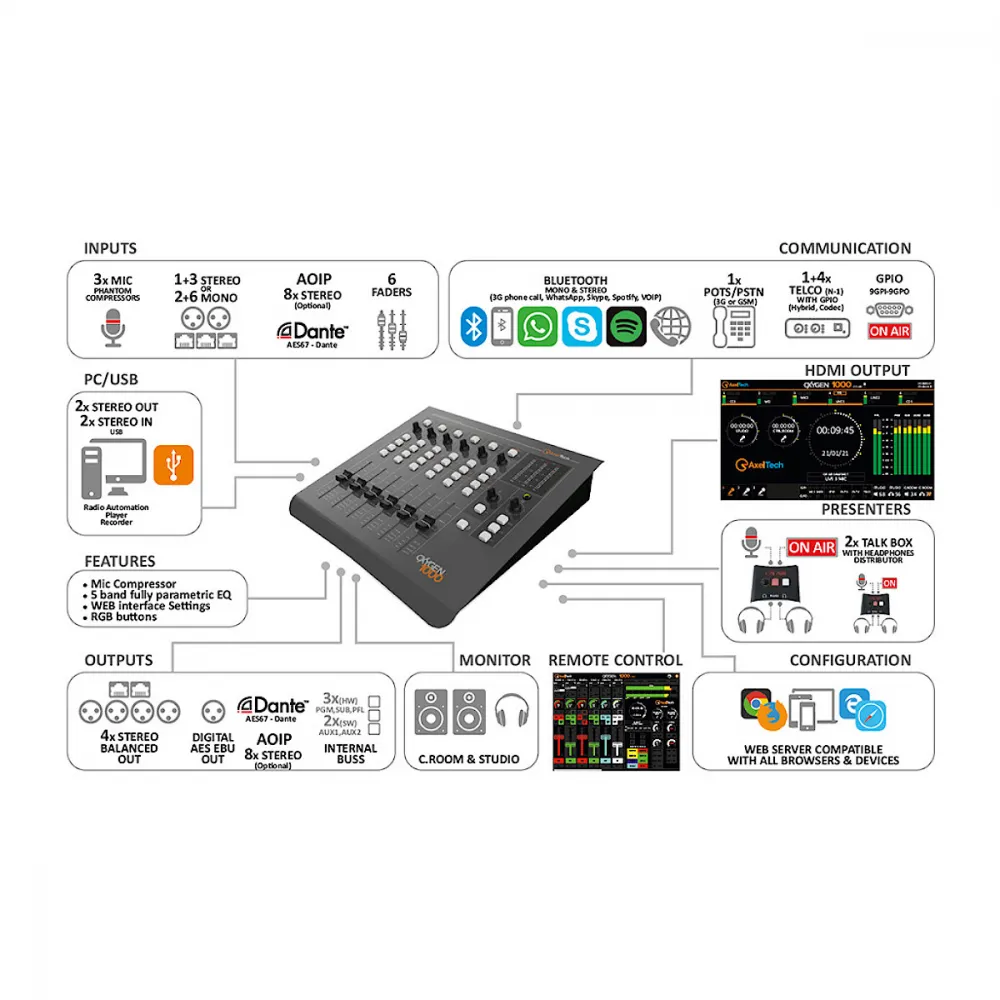

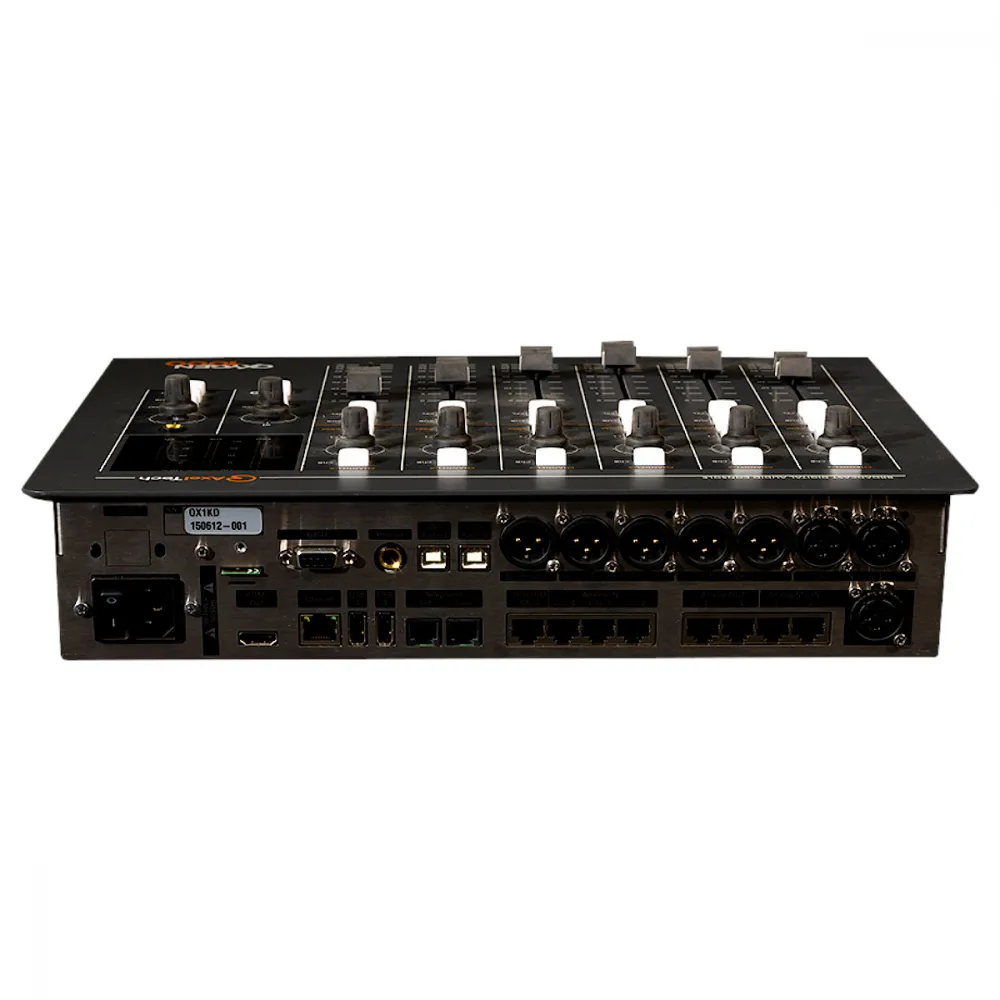

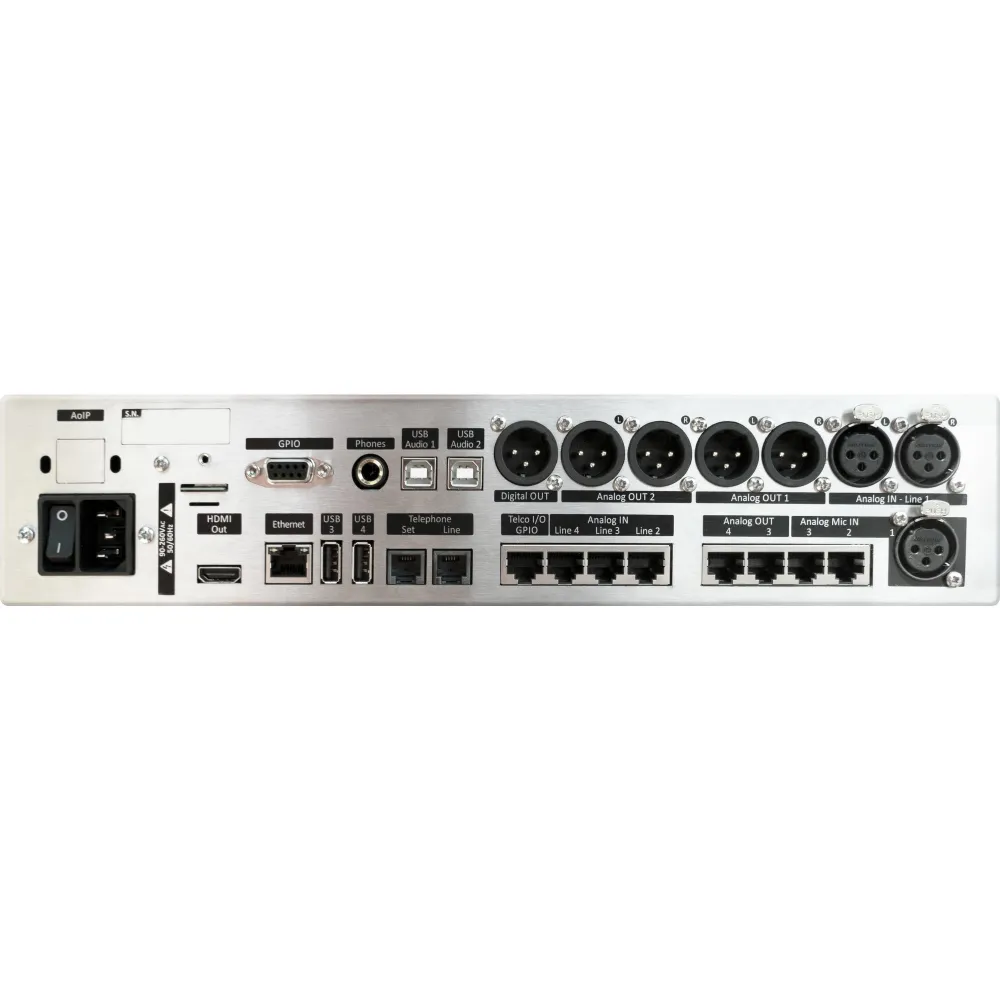

Входи та Виходи:

• 3 мікрофонні входи з автомікшуванням
• 4 стерео аналогових входу
• 4 стерео аналогових виходу
• 1 вбудований телефонний гібрид,
• 1+4 телефонний інтерфейс Telco із GPIO
• 1 цифровий вихід (AES/EBU)
• 2 аудіоінтерфейси, порти USB 1, USB 2, Тип В (відсутні та вимкнені при встановленій опції Dante)
• Порти USB 3, USB 4, Тип A для експорту та імпортуконфігурації мікшера та налаштувати ЛОГОТИП станції
• 8 стереовходів + 8 стереовиходів через Dante (опція)

Загальні параметри:

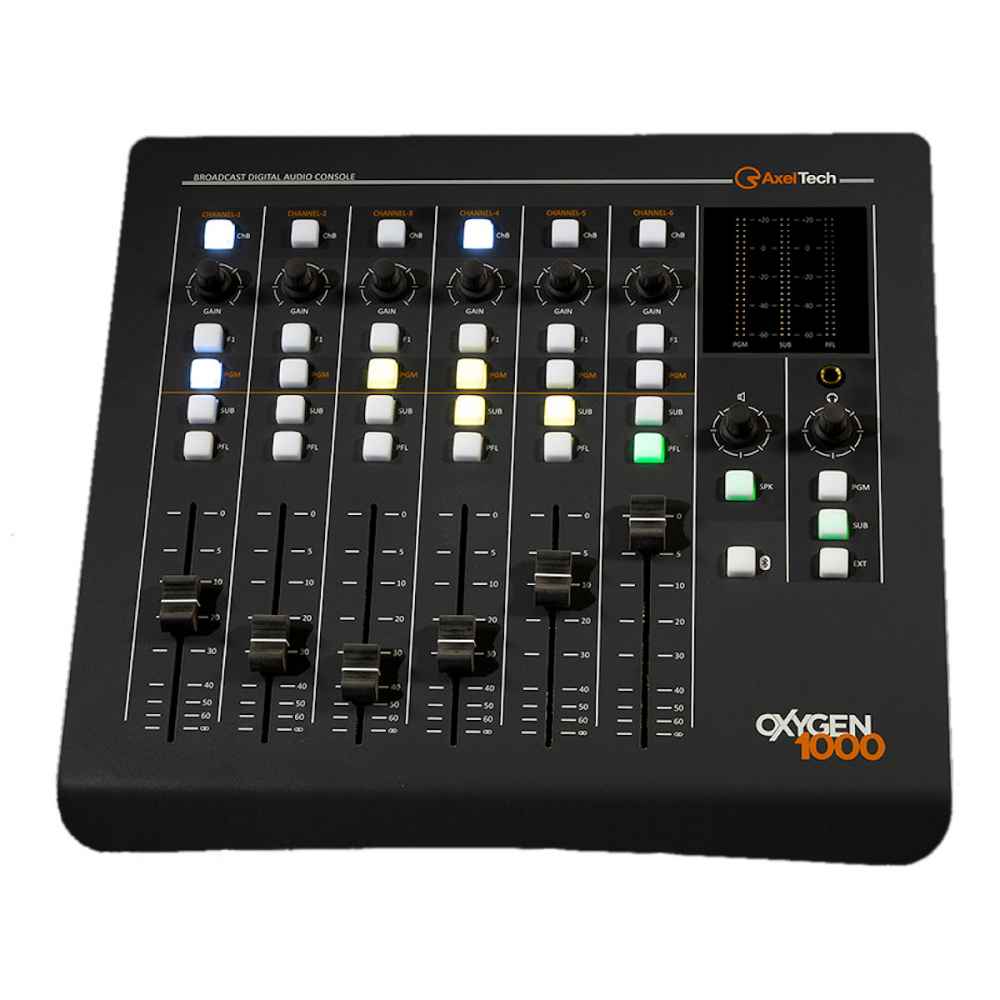

• Повністю цифрова мовна консоль для радіомовлення з 6 фейдерами
• Кнопки швидкого перемикання джерел A/B для кожного фейдера
• 4+1 шини (PGM, SUB, Aux1, Aux2, PFL)
• Затримка близько 0 (введення/виведення < 0,7 мс)
• Повне дистанційне керування за допомогою програми, що відтворює поверхню консолі
• Віддалене налаштування та обслуговування через веб-інтерфейс
• Визначені користувачем пресети та знімки
• 5-смуговий повністю параметричний еквалайзер на кожному вході
• Динамічний процесор із секціями експандера та компресора на кожному мікрофонному вході
• Розширені та настроювані засоби моніторингу для контрольної кімнати та студії
• Кольорові кнопки RGB, що настроюються
• Індикатори вимірювання рівня для виходів, 120 світлодіодів високої роздільної здатності
• Вихід HDMI для відображення стану консолі
• 2 таймери (таймери мікрофонів Ctrl-Room та Studio на моніторі HDMI)
• TalkBox для гостя та ведучого (опція)

Особливості:

Мікрофонні входи

• 3 мікрофонні входи
• Мікрофон 1 на XLR, мікрофон 2 та 3 на RJ45: всі збалансовані з фантомним живленням + 48 В та GPIO
• Незалежне управління ON AIR Lights та Cut Off при відкритті мікрофонів Control Room та Studio.
• Кнопка PFL переключається на приватну розмову в режимі Hybrid/Telco/Bluetooth.
• Увімкніть функцію TalkBack на будь-якому мікрофоні Studio або Control Room
• Параметричні компресори/експандер (драйв, поріг, час атаки, час відновлення) для мікрофонних та МОНО входів
• Збереження та виклик передустановок мікрофона, включаючи налаштування компресора/експандера
• Інверсія фази на мікрофонних входах
• Ducking/AutoFader, призначений всім джерел (автоматичне згасання музики під час промови)

Автомікс

• Функція автомікшування полегшує мікшування в присутності великої кількості гостей у студії.
• Ця функція додає до існуючих джерел нове джерело під назвою Automix, яке є сумою всіх включених мікрофонів.
• Джерело Automix має всі функції мікрофонного джерела, такі як:
  • Управління гучномовцями студії/контрольної кімнати
  • Управління світловим табло у студії/контрольній кімнаті
  • Може використовуватися як аудіо в приватному режимі для телефонних дзвінків

• Використовуючи це нове джерело, користувач може просто керувати всіма мікрофонами в студії з рядом переваг:
  • Усього 1 фейдер для управління студійними мікрофонами;
  • Спеціальна секція AGC для кожного входу мікрофона автоматично регулює рівень;
  • Автоматичне керування загасанням на мікрофонах, що не використовуються, що імітуЄ легке закриття фейдера;
  • Фінальний компресор, що дозволяє автоматично вирівнювати джерело Automix;
  • Можливість використання мікрофонів окремо.
  • Ця функція ще більше спрощує роботу мікшера, навіть якщо він також є провідним шоу.

• Доступні параметри в меню Automix:
  • MIC-1 УВІМК/ВИМК
  • MIC-2 УВІМК/ВИМК
  • MIC-3 УВІМК/ВИМК
  • MIC-4 ON/OFF (тільки для консолей Oxygen 2000)
  • MIC-5 ON/OFF (тільки для консолей Oxygen 2000)
  • Згасання мікрофона в режимі очікування
  • Швидкість атаки згасання (Attenuation Attack)
  • Швидкість відновлення згасання (Attenuation Release)
  • Поріг компресії (Compression Threshold)
  • Співвідношення компресії (Compression Ratio)
  • Швидкість атаки компресії (Compression Attack)
  • Швидкість відновлення компресії (Compression Release)
  • Автозбільшення швидкості (Autogain)
  • Максимальне посилення Autogain (Max Gain)
  • Максимальне згасання з автоматичним посиленням (Max Attenuation)

Аналогові входи

• Лінійні стереовходи: 4
• Балансний на XLR для лінії 1, балансний на RJ45 для ліній 2-4
• Вибір режиму каналу: СТЕРЕО, МОНО, L, R, INV-L, INV-R, INV
• Входи Stereo-1 та DANTE-1 можуть бути налаштовані як 4 входи Telco.

USB аудіо вхід/вихід

• 2 вбудовані стереофонічні аудіоінтерфейси вводу-виводу USB (тип B) дозволяють безпосередньо підключати ПК до консолі Oxygen 1000 без необхідності використання звукових карт.
• ПК визначає кожну USB-консоль як цифрову звукову карту з 1 стереовходом і 1 стереовыходом для одночасного відтворення та запису.

Телефонний гібрид та Telco

• Телефонний гібрид:1 телефонна лінія POTS/PSTN з підключенням Line.In та Tel.Set
• Telco: 1 вхід/вихід N-1 для підключення зовнішнього телефонного гібрида з керуванням через TLC/GPIO
• 4 додаткових монофонічних входу Telco можна отримати, налаштувавши аналогові входи Stereo-1 та DANTE-1 та стереовиходи OUT-2 та DANTE-1
• Управління GPI та GPO на всіх 5 каналах Telco
• RING та HOOK на клавішу F1 для кожного каналу TELCO
• N-1 на виходах Telco для всіх шин: PGM, SUB, AUX-1, AUX-2

Аналогові виходи

• 4 балансні виходи:
• OUT-1 на XLR - фіксований як PGM
• OUT-2 на XLR - за замовчуванням призначений як SUB
• OUT-3 на RJ45 - за замовчуванням призначений як AUX-1
• OUT-4 на RJ45 - за замовчуванням призначений як AUX-2
• Стерео вихід OUT-2 може бути налаштований як N-1 для отримання до 2 додаткових моноканалів.
• Виходи OUT-1 та OUT-2 оснащені GPO

Цифровий вихід

• 1 вихід AES/EBU на XLR

Виходи на навушники та монітори

• Виходи OUT-2-4: можна налаштувати як навушники для ведучого та гостя студії
• Несиметричні виходи: 2 лінійні виходи на роз'ємі 6.3 мм для навушників контрольної кімнати Control Room
• Регульована максимальна гучність контрольної кімнати Control Room та студійних моніторів Studio Speake (Studio Speake тільки через SW)
• Регульована максимальна гучність навушників контрольної кімнати Control Room та студійних Studio Headphones (Studio Headphones тільки через SW)
• Регульований режим CUT або Attenuation (-40, -30, -20, -10 дБ) на моніторах Control Room та Studio
• Незалежний вибір джерела: PGM, SUB, AUX1, AUX2, EXT для Control Room та Studio моніторів, Control Room та Studio Headphones з PFL або без нього
• Незалежне управління Talk Back на моніторах Control Room та Studio
• Незалежне управління Talk Back у Control Room та Studio Headphones
• Один і той же вибір джерела для навушників Control Room та Studio Headphones з незалежним рівнем

Bluetooth

• Oxygen 1000 обладнаний модулем Bluetooth.
• Це дозволяє транслювати дзвінки, зроблені через GSM, Skype, Viber та WhatsApp, зі смартфона, планшета або ПК.
• Oxygen 1000 має два режими підключення Bluetooth: двонаправлений для підтримки телефонних дзвінків; односпрямований для передачі в ефір високоякісного стереозвуку (A2DP), що передаЄться джерелами Bluetooth.
• При дзвінках через Bluetooth PFL включає режим ПРИВАТНОЇ розмови.
• Інтерфейс Bluetooth встановлюється на заводі та маЄ бути запитаний на етапі замовлення.

GPI/GPO

• GPI: всього 9, для зворотного зв'язку Talk back, телефонного гібрида або інших функцій
• GPO: всього 9, для управління світловими табло OnAir або надання команд HOOK та RING для зовнішнього телефону гібрида
• Користувальницькі GPI (наприклад: Ring, Talkback, channel ON/OFF тощо)
• Користувальницькі GPO (наприклад: Hook/ONAIR, Studio-Light, Control Room-Light)

Поверхня та управління

• Автоматичне оновлення прошивки через Інтернет
• Веб-інтерфейс для налаштування консолі та сервісних функцій (збереження, відновлення, оновлення, логи тощо)
• Збереження та виклик до 10 пресетів еквалайзера
• Новий алгоритм еквалайзера у реальному часі з графікою
• Швидке та точне відображення світлодіодних індикаторів
• Збереження та виклик конфігурації панелі керування з 10 знімками
• Збереження та виклик загальної конфігурації консолі. Збереження конфігурації у внутрішню пам'ять (microSD), USB та ПК (через WEB-інтерфейс).
• Ручки регулювання посилення з адаптивною швидкістю
• Підсвічування кнопок, що настроюЄться
• Регульований поріг увімкнення/вимкнення фейдера (від -50 дБ до 0 дБ)

Телефонний гібрид та телф. інтерфейс Telco

• Вбудований телефонний гібрид дозволяЄ безпосередньо підключати телефонну лінію POTS/PSTN через RJ-11C. Звук обробляється за допомогою DSP, що забезпечуЄ сучасну обробку звуку.
• Також доступний вхід/вихід Telco N-1 для підключення Oxygen 1000 до зовнішнього телефонного гібриду.
• Telco N-1 завжди доступний RJ45. Команди TLC доступні на тому ж RJ45 з інтерфейсом Hook та Ring.
• Команди TLC для Telco-2-5 доступні та налаштовуються на роз'ємі GPIO-DB9 з функціЄю Hook and Ring.

Вихід HDMI

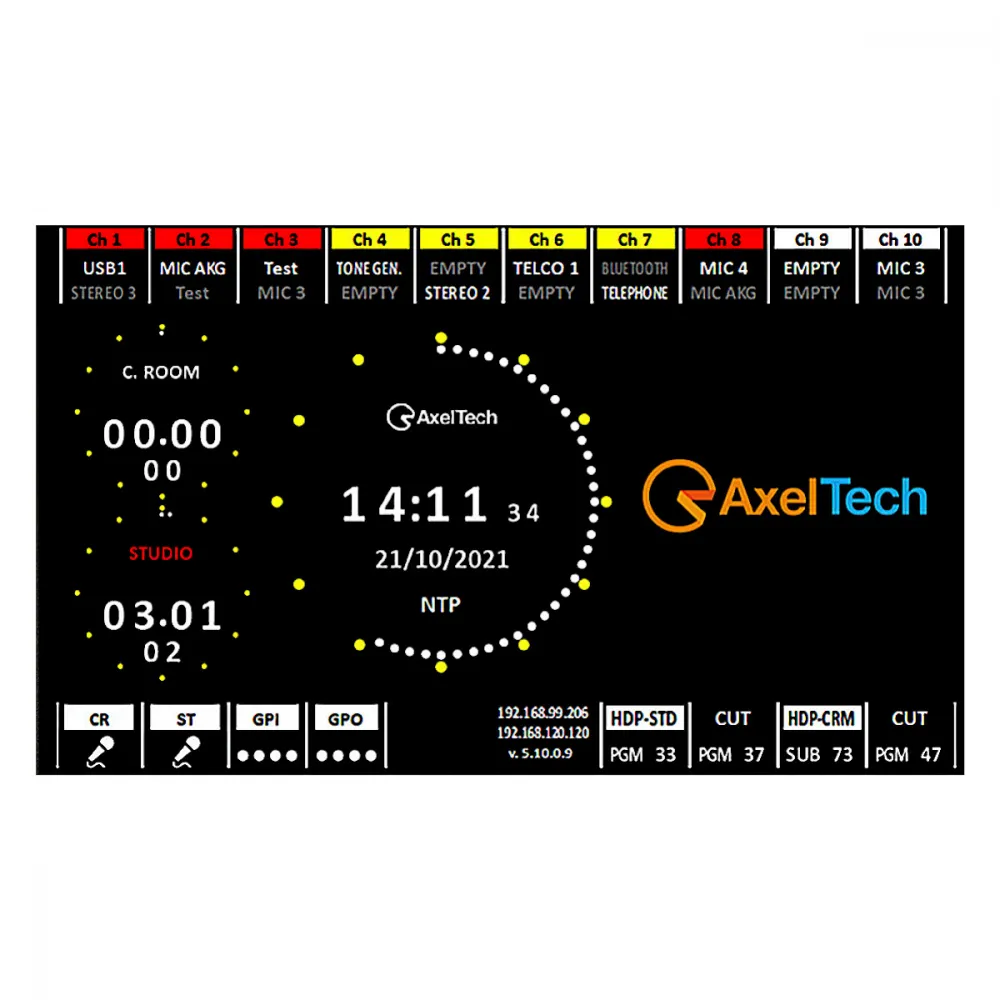

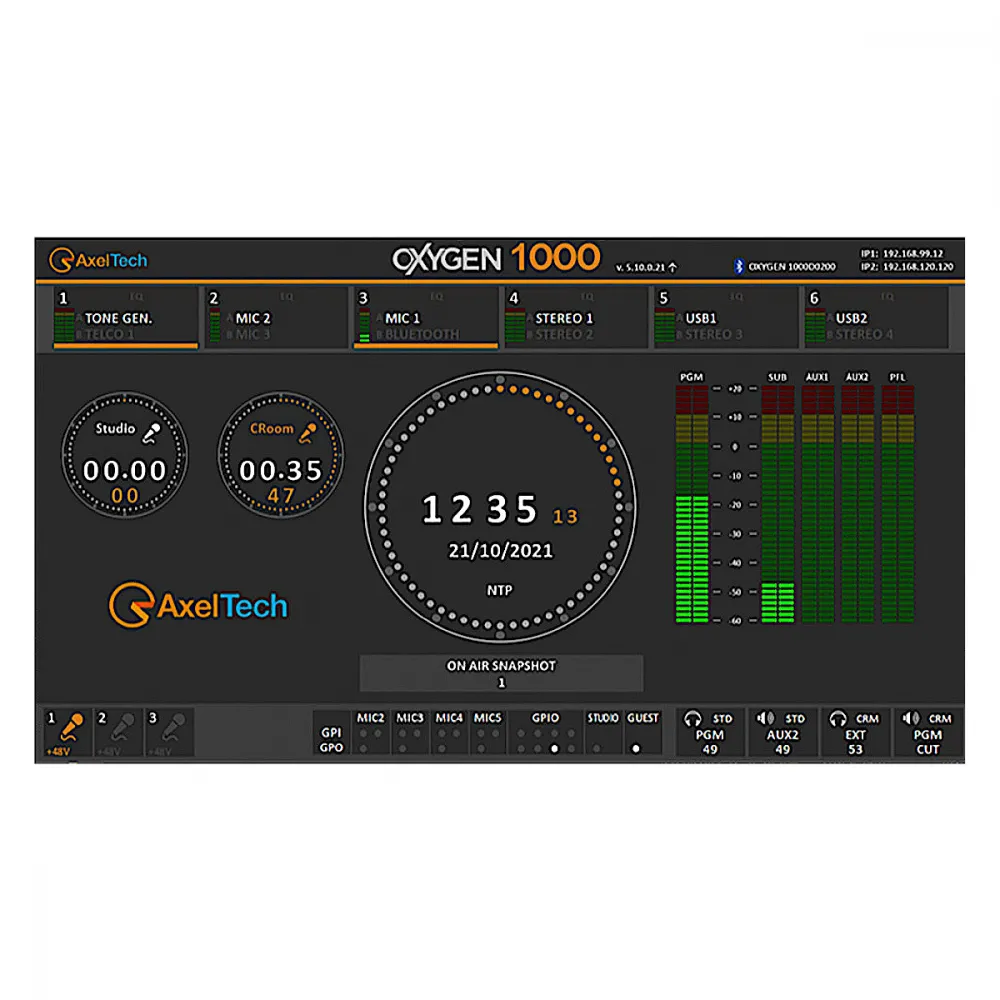

Вихід HDMI дозволяє підключити до консолі HD-монітор, який можна використовувати у двох варіантах
1. Монітор, що відображає таку інформацію:

• Рівні джерела аудіовходу
• 4+1 вихідний рівень шини
• Імена джерел A/B, присвоЄні 10 каналам
• Відображення джерел в ефірі
• Таймер включення мікрофона (Control Room та Studio)
• Великий годинник
• Рівень аудіовиходу (гучномовці та навушники)
• Ефірний мікрофон
• Телефон активний

2. Конфігурація для всіх функцій пристрою:

• Вихід HDMI у поєднанні з 4 поворотними ручками дозволяЄ швидко та інтуїтивно програмувати всі параметри мікшера.
• Графічний інтерфейс програмування був розроблений, щоб бути дуже простим та інтуїтивно зрозумілим.
• Доступні макети домашньої сторінки, що обираються, з безліччю піктограм тем.
• Вихід HDMI можна персоналізувати за допомогою логотипу замовника. Доступні макети дисплея.

Dante AoIP Interface (версія консолі Oxygen 1000-BT Dante)

• Oxygen 1000-BT Dante оснащений інтерфейсом Dante (також підтримуючим транспортні протоколи AES67 та SMPTE ST 2110-30), який забезпечує 8 стереовходів та 8 стереовиходів на виділеному порту Ethernet з незалежним регулюванням рівня та перетворенням частоти дискретизації.
• У версіях Oxygen 1000 Dante порти USB-введення-виведення відключені

Опції:

Talk Box

• Цей пристрій призначений для ведучого та гостей.
• Talk Box дуже просто підключити до консолі: для цього потрібно 2 кабелі RJ45 тієї довжини, яка необхідна для підключення до мікшера.
• До Oxygen 1000 можна підключити до 2 Talk Box.
• Talk Box пропонує пряме підключення мікрофона та відповідного ефірного світлового табло, також можна безпосередньо підключити ефірне світлове табло.
• Talk Box має підсилювач для навушників із двома виходами 6,3 мм.
• За допомогою двох великих кнопок з підсвічуванням можна активувати та деактивувати власний мікрофон (увімк./вимк./кашель) або увімкнути функцію Talk back на консолі.

Кабельні RJ45 адаптери для:

• Мікрофон з GPIO
• Лінійного входу
• Лінійний вихід з GPIO
• Telco (телефонний інтерфейс) з GPIO
