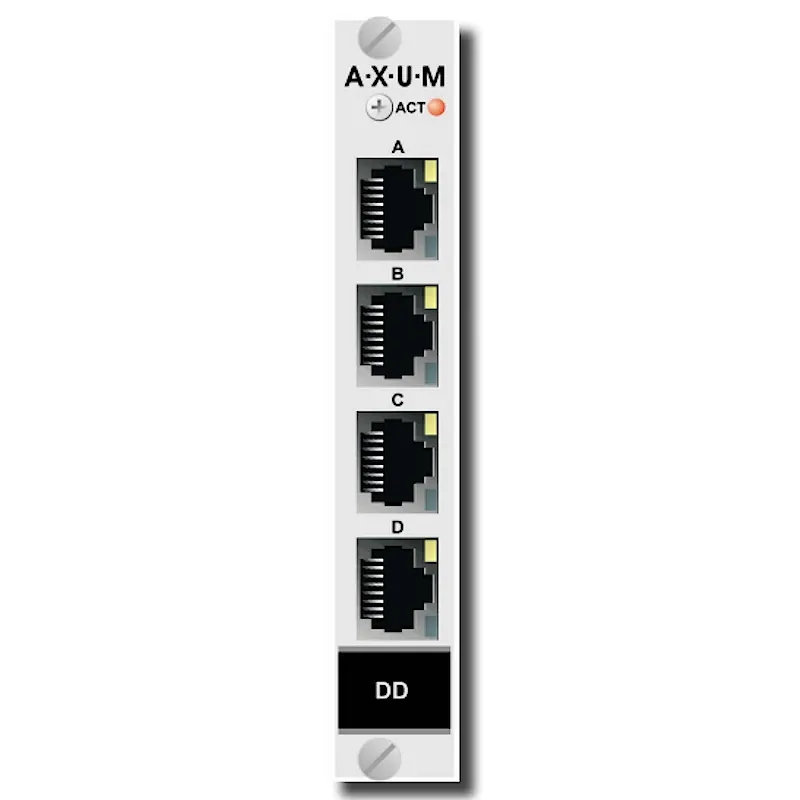

D&R AXUM D/D Карта цифрових входів/виходів: 4 x AES3 входи і виходи 8 x GPIO з перетворювачем частоти дискретизації.
До кожного роз'єму RJ45 на платі цифрового входу/виходу можна підключити вхід, вихід AES3 і 2 GPIO. Для кожного сигналу стерео цифрового входу ви маєте цифровий контроль:
Рівень
Інверсія фази
Маршрутизація:
Лівий на лівий
Правий на правий
Моно на лівий
Моно на правий
Правий на лівий
Лівий на правий
Для кожного сигналу стерео цифрового виходу ви маєте цифровий контроль:
Рівень
Реверс фази
Маршрутизація:
Лівий на лівий
Правий на правий
Моно на лівий
Моно на правий
Правий на лівий
Лівий на правий
Дімування
Зворотний зв'язок з виходом
Повне вимкнення звуку.
Кожен GPIO може бути ізольованим GPO або 5v TTL GPIO. Функції GPIO контролюються програмно, наприклад:
