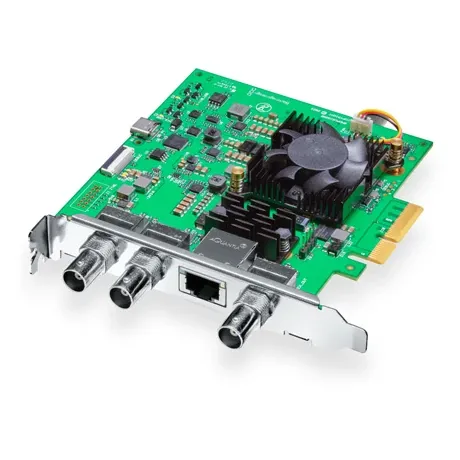

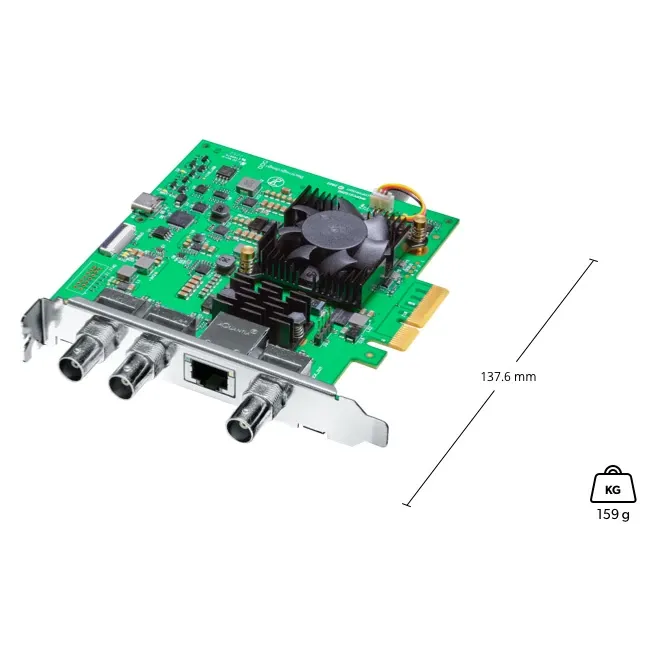

Плата DeckLink IP/SDI HD (BDLKIPFIP/SDI/HD)

Плата DeckLink IP/SDI HD дозволяє підключатися до IP-систем 3G-SDI та 2110, а також записувати й відтворювати по два канали в IP-системах 2110 через порт Ethernet (RJ45), два двонаправлені роз'єми 3G-SDI та синхровихід. Вона призначена для роботи з відео найвищої якості та підтримує захоплення й виведення в таких відомих кодеках, як Apple ProRes, DNxHD та нестиснутому 10-бітному форматі, а також 525i, 625i, 720p, 1080i та 1080p до 1080p/60.

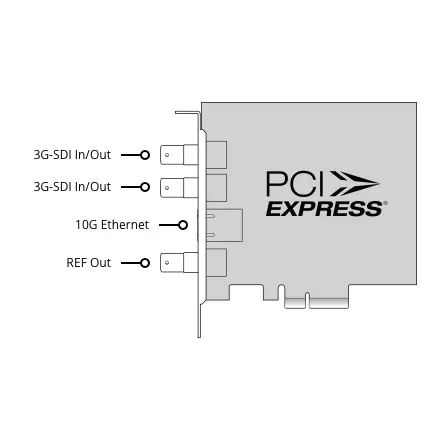

Роз'єми

Порти SDI

Два двонаправлені роз'єми для SD/HD (12 біт) з можливістю незалежного налаштування (вхід або вихід)

16 аудіоканалів, вбудованих у сигнали SD та HD

Порт 10G Ethernet

1 x 10G BASE-T

Роз'єм 10G Ethernet підтримує по два вхідні й вихідні канали у форматах до 1080p/60 і 16 аудіоканалів

Синхровиходи

Tri-Sync або Blackburst

Підключення до комп'ютера

4-лінійна плата PCI Express другого покоління, сумісна зі слотами x4, х8 та х16

Підтримувані кодеки

AVCIntra, AVCHD, Canon XF MPEG2, Digital SLR, DVNTSC, DVPAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR і DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, нестиснуте 8бітне відео 4:2:2, нестиснуте 10бітне відео 4:2:2, нестиснуте 10-бітне відео 4:4:4

Програмне забезпечення

ПЗ у комплекті

Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility та драйвер Blackmagic для Mac OS і Windows. Media Express, Blackmagic Desktop Video Utility та драйвер Blackmagic для Linux.

Оновлення внутрішнього ПЗ

Через програмний драйвер, який запускається на початку роботи або через функцію оновлення

Програмний додаток

DaVinci Resolve
Fusion
Final Cut Pro
Adobe Premiere Pro
Avid Media Composer
Adobe After Effects
Avid Pro Tools
Steinberg Cubase
Steinberg Nuendo
Adobe Photoshop

Також підтримуються додатки:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play/Live/In, Softron MovieRecorder і MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro та Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One і CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity та InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard і Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go та [REC]Marker, Autodesk Flame, Zoom

Ці додатки створені сторонніми компаніями, тому рівень підтримки може різнитися. З цього питання звертайтеся до розробника ПЗ.

Відео стандарти

Формати SD

525i/59,94 NTSC; 625i/50 PAL

Формати HD

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF23,98*; 1080PsF24*; 1080PsF25*; 1080PsF29,97*; 1080PsF30*

* лише PsF SDI

Інтерфейс SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, level A та B, ITUR BT.656 та ITUR BT.601.

Підтримка метаданих через SDI

RP 188/SMPTE 12M-2 та підтримка прихованих субтитрів

Дискретизація звуку

Телевізійний стандарт (частота дискретизації 48 кГц, розрядність 24 біт)

Глибина кольору

8 і 10 біт YUV (4:2:2) у будь-яких форматах; 8, 10 і 12 біт RGB (4:4:4) у будь-яких форматах до 1080p/30

Колірний простір

REC 601, REC 709, REC 2020

Підтримка HDR

Пакування статичних HDR-метаданих для систем PQ та HLG

IP Video Compliance

SMPTE ST 2110-20 (нестиснуте відео)

IGMP v2

SMPTE ST 2110-21 (послідовність трафіку)

Відправник: вузька смуга

Приймач: вузька смуга, широка смуга із синхронною передачею, асинхронна передача

SMPTE ST 2110-30 (PCM-аудіо)

Рівень узгодження аудіо: рівень C

SMPTE ST 2110-40 (додаткові дані)

Повний доступ до потоку додаткових даних за стандартом SMPTE. Включає RP 188/SMPTE 12M-2, приховані субтитри та статичні HDR-метадані.

Протокол PTP

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04 (виявлення та реєстрація)

v1.3.2

Однорангова мережа через mDNS/DNS-SD

NMOS IS-05 (установлення зв'язку)

v1.1.2

NMOS BCP-002-01

Стандартне групування

NMOS BCP-004-01

Специфікації приймача

Обробка

Перетворення колірного простору

Апаратне в режимі реального часу

Створення ефектів у реальному часі

Підтримка інтегрованих ефектів DaVinci Resolve, Final Cut Pro. Можливість роботи з Adobe Premiere Pro CC Mercury Playback Engine. Інтегровані ефекти Avid Media Composer.
