Blackmagic Design Decklink SDI 4K (BDLKSDI4K)

DeckLink SDI 4K отличный выбор для тех, кто работает только с SDI и нуждается в самом высоком качестве записи и воспроизведения. Плату PCI Express с поддержкой 6G-SDI можно подключить к компьютерам на платформах Mac, Windows и Linux. DeckLink SDI 4K является самой компактной и самой доступной платой видеозахвата SD/HD и Ultra HD. Интерфейс SDI поддерживает разную скорость передачи данных, позволяя подключаться к любому SD-, HD-SDI-, 2K- и Ultra HD-оборудованию. Есть порт RS-422 для управления декой, внутренний кеинг и синхровход, что делает модель полноценным решением для монтажа, цветоустановки и создания вещательной графики.

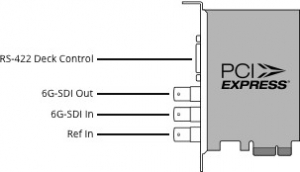

Разъемы

Видеовход SDI

Один 10-битный вход с поддержкой SD, HD, 2K и UHD. Скорость передачи данных 6 Гбит/с для 4:2:2 и 3 Гбит/c для 4:4:4

Видеовыход SDI

Один 10-битный выход с поддержкой SD, HD, 2K и UHD. Скорость передачи данных 6 Гбит/с для 4:2:2 и 3 Гбит/c для 4:4:4

Ввод звука через SDI

16 каналов, встроенных в сигналы HD/2K/4K. Восемь каналов, встроенных в сигнал SD

Вывод звука через SDI

16 каналов, встроенных в сигналы HD/2K/4K. Восемь каналов, встроенных в сигнал SD

Синхровход

Blackburst в форматах SD, 720p50, 720p59.94, 1080i50 и 1080i59.94; Tri-Sync в любой разновидности форматов HD, 2K и UHD

Управление

Порты RS-422 для управления декой, совместимые с оборудованием Sony. Последовательные порты TxRx с изменяемым направлением под программным управлением

Подключение к компьютеру

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16

Кодеки

Поддерживаются: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное 4:4:4

Программное управление

Программное обеспечение в комплекте

Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences и драйвер Blackmagic для Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Control Panel и драйвер Blackmagic для Windows 7 и Windows 8. Media Express, Blackmagic Control Panel и драйвер Blackmagic для Linux

Обновление программного обеспечения

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Физическая установка

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS X, Windows и Linux. Полный перечень системных требований содержится в разделе «Поддержка».

Стандарты видео

Форматы SD

625/25 PAL, 525/29.97 NTSC

Форматы HD

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 и 1080p60

Форматы 2K

2048 x 1080p23.98, 2048 x 1080p24, 2048 x 1080p25

Форматы 4K

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30, 4096x2160p23.98, 4096x2160p24, 4096x2160p25

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656 и ITU-R BT.601

Поддержка метаданных SDI

Чтение данных VITC, позволяющих удалять преобразование 3:2. Для записи и вывода данных VANC используется до трех строк в файле. HD RP188. Поддержка скрытых субтитров

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц с разрешением 24 бит)

Цветовая субдискретизация

4:2:2 и 4:4:4 (для 4K 4:2:2)

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Поддерживаемая скорость передачи

Видеоинтерфейс SDI позволяет переключаться между SD, HD, 2K и UHD

Обработка сигналов

Преобразование цветового пространства

Аппаратное в режиме реального времени

Понижающая HD-конверсия

Понижающая конверсия на аппаратном уровне с выводом сигнала HD или SD на выход SDI. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3

Повышающая HD-конверсия

Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора между форматами 4:3 pillarbox, 14:9 pillarbox и 16:9 zoom. Вывод HD-материала через HD-SDI

Перекрестная конверсия

Перекрестная конверсия на аппаратном уровне из 720HD в 1080HD и из 1080HD в 720HD при воспроизведении

Создание эффектов в реальном времени

Поддержка интегрированных эффектов Apple Final Cut Pro. Возможность работы с Adobe® Premiere Pro CC® Mercury Playback Engine. Интегрированные эффекты Avid Media Composer. DaVinci Resolve

Операционная система

Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks или более поздние версии

Windows 7 или Windows 8

Linux
