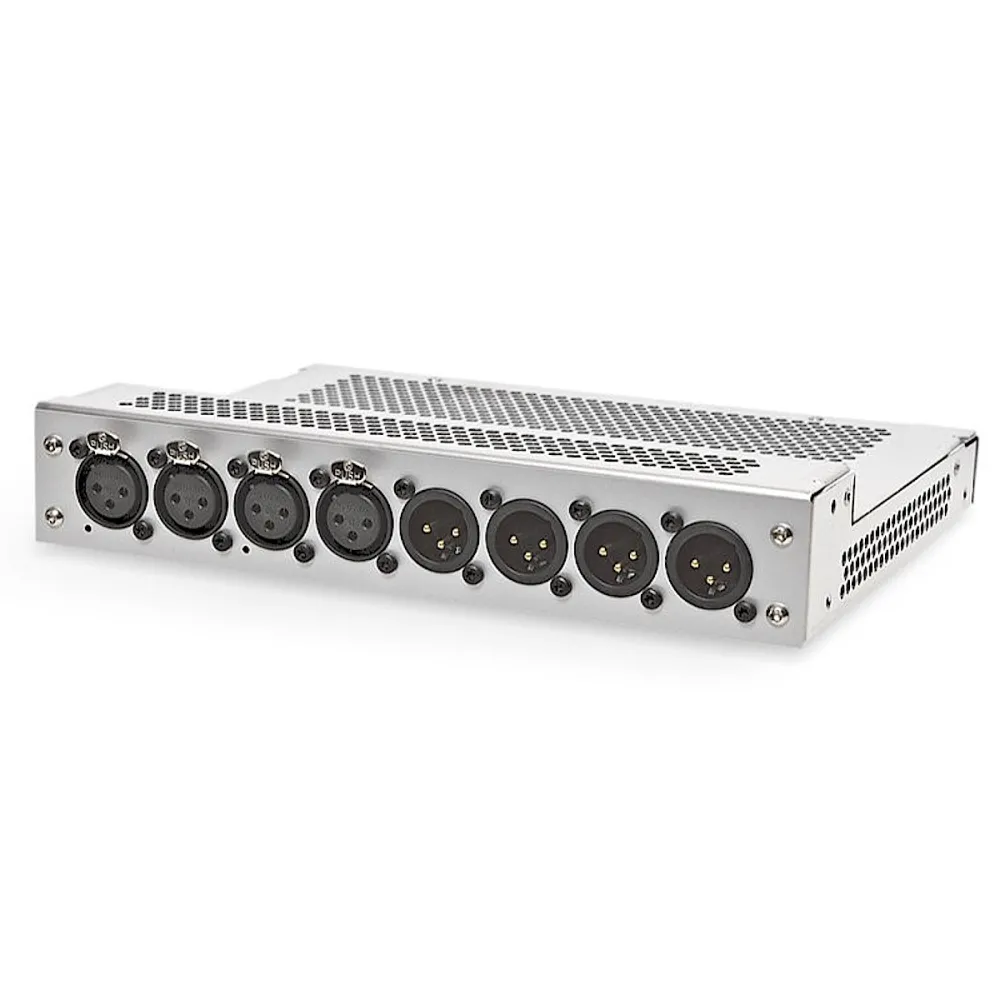

Analog I/O Module, 18/24dBu Модуль розширення аналогових входів-виходів для мікшерів Yellowtec Intellimix 2 Pro та 2 NEO.

Загальна інформація

• 4 аналогових лінійних входи, 18 або 24 дБu макс., XLR3 роз'єм, збалансований, 24 біт
• 4 аналогових лінійних виходи, 18 або 24 дБu макс., XLR3 роз'єм, збалансований, 24 біт
• 4 входи загального призначення, ізольовані
• 4 виходи загального призначення, ізольовані
• 2 роз'єми DSub-9 для GPIO

Аналого-цифровий перетворювач, режим 18 dBu

• максимальний вхідний рівень: 18 dBu (балансний)
• вхідний опір: 15 кОм
• частотна характеристика: < 0,03 дБ
• THD+N: < -90 дБ / 0,003% (-1 дБFS, +17 дБu)
• перехресних перешкод: < -100 дБ
• динамічний діапазон: > 111 дБ (A-зважений)
• відношення сигнал/шум: > 109 дБ (незважений)
• відхилення синфазного сигналу: > 60 дБ
• технологія перетворювача: 24 біт, передискретизація сигма-дельта

Цифро-аналоговий перетворювач, режим 18 dBu

• максимальний вихідний рівень (телефони, однофазний): 18 дБu (балансний)
• вихідний опір: 25 Ом
• мінімальне навантаження (виходи захищені від короткого замикання): 600 Ом
• частотна характеристика: < 0,05 дБ
• THD+N: < -90 дБ / 0,003% (-1 дБFS, +17 дБu)
• перехресних перешкод: < -90 дБ
• динамічний діапазон: > 109 дБ (А-зважений)
• відношення сигнал/шум: > 107 дБ (незважений)
• Напруга зміщення по постійному струму: < 10 мВ
• загальний режим (вихідний опір): > 60 дБ
• загальному режимі (вихідна напруга): > 40 дБ
• технологія перетворювача: 24 біт, передискретизація сигма-дельта

Аналого-цифровий перетворювач, режим 24 dBu

• максимальний вхідний рівень: 24 dBu (балансний)
• вхідний опір: 15 кОм
• частотна характеристика: < 0,03 дБ
• THD+N: < -90 дБ / 0,003% (-1 дБFS, +23 дБu)
• перехресних перешкод: < -100 дБ
• динамічний діапазон: > 111 дБ (A-зважений)
• відношення сигнал/шум: > 109 дБ (незважений)
• відкидання синфазних перешкод: > 60 дБ
• технологія перетворювача: 24 біт, передискретизація сигма-дельта

Цифро-аналоговий перетворювач, режим 24 dBu

• максимальний вихідний рівень (телефони, однофазні): 24 дБu (балансний)
• вихідний опір: 25 Ом
• мінімальне навантаження (виходи захищені від короткого замикання): 600 Ом
• частотна характеристика: < 0,05 дБ
• THD+N: < -90 дБ / 0,003% (-1 дБFS, +23 дБu)
• перехресних перешкод: < -90 дБ
• динамічний діапазон: > 109 дБ (A-зважений)
• відношення сигнал/шум: > 107 дБ (незважений)
• Напруга зміщення по постійному струму: < 10 мВ
• загальний режим (вихідний опір): > 60 дБ
• загальному режимі (вихідна напруга): > 40 дБ
• технологія перетворювача: 24 біт, передискретизація сигма-дельта

Входи/виходи загального призначення (GPI/GPO)

• 4 GPI (оптопари, ізольовані): зовнішня напруга увімкнення 5 В ... 24 В (DC) без зовнішнього резистора, внутрішній обмежувач струму до 4 мА для струму увімкнення, напруга вимкнення: 0 В ... + 1,5 В
• 4 GPO (електронні реле, ізольовані): максимальний номінальний струм: 0,2 А (запобіжник, що перезапускається), максимальна пікова комутована напруга: 30 В DC

Додаткова інформація

• енергоспоживання, режим 18 dBu: 4.8 Вт
• споживана потужність, режим 24 dBu: 6,8 Вт
• частота дискретизації: 48 кГц або 44,1 кГц (автоматично синхронізується з налаштованою частотою дискретизації системи пристрою)
• тип роз'єму:
  • аудіовхід: XLR-3 female
  • аудіовихід: XLR-3 male
  • GPIO: SubD-9 female
