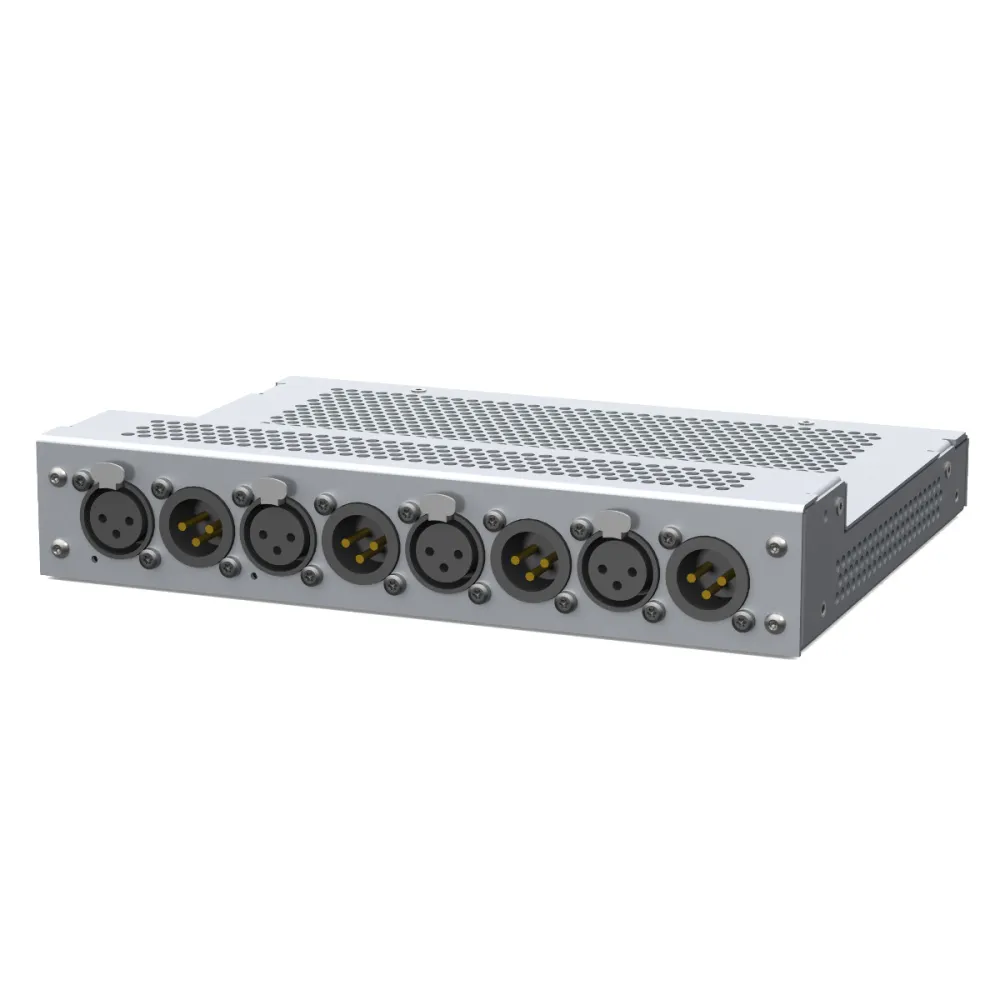

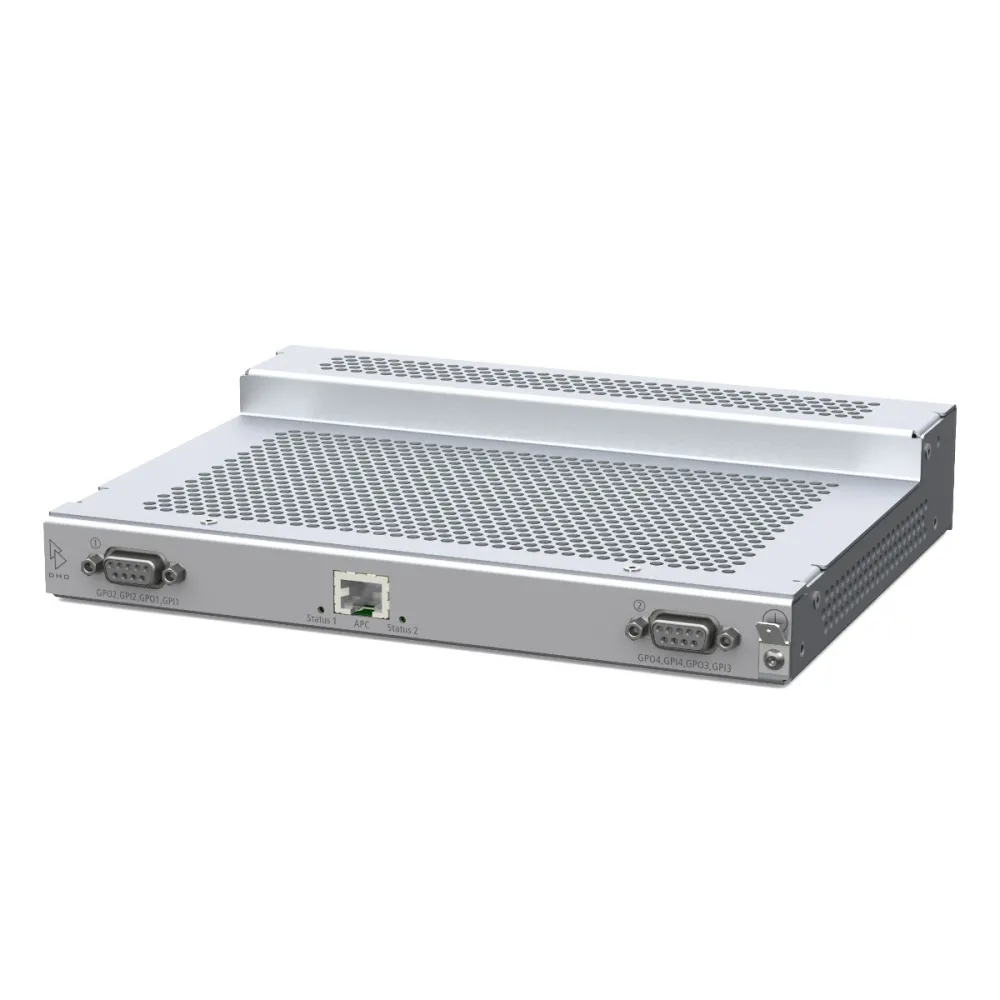

Модуль розширення DHD Intellimix Digital I/O Module

Digital I/O Module Модуль розширення цифрових входів-виходів для мікшерів Yellowtec Intellimix 2 Pro та 2 NEO.

• 4 входи AES3/EBU/SPDIF, гніздо XLR3, вхідні перетворювачі частоти дискретизації, 24 біт
• 4 виходи AES3/EBU/SPDIF, гніздо XLR3, вихідні перетворювачі частоти дискретизації, 24 біт
• 4 входи загального призначення, ізольовані
• 4 виходи загального призначення, ізольовані
• 2 роз'єми DSub-9 для GPIOs

• вхідний опір: 110 Ом (AES3/EBU) або 75 Ом (S/PDIF)
• вхідна чутливість: > 200 мВ
• вхідні перетворювачі частоти дискретизації (SRC): так, з режимом обходу (перемикається за допомогою конфігураційного ПЗ)
• діапазон частот вхідної дискретизації SRC: 28 кГц ... 108 кГц
• частотна характеристика < 0,01 дБ
• динамічний діапазон (SRC вимкнено): > 144 дБ (незважений)
• відношення сигнал/шум (SRC вимкнено): > 144 дБ (незважений)
• THD+N (SRC увімкнено, 44,1 кГц - 48 кГц): < -130 дБ / 0,00003% (-1 дБFS тестового сигналу)
• макс. вхідний джиттер: > 40 нс (при 48 кГц), > 0,25 UI
• підтримувані стандарти: AES3/EBU або S/PDIF (перемикається за допомогою конфігураційного програмного забезпечення)

• вихідний опір: 110 Ом (AES/EBU) або 75 Ом (S/PDIF)
• вихідний рівень: 3,4 В (на навантаження 110 Ом)
• вихідні перетворювачі частоти дискретизації (SRC): так (підпорядковані відповідному входу), з режимом обходу (перемикається за допомогою конфігураційного ПЗ)
• діапазон вихідної частоти дискретизації SRC: 28 кГц ... 54 кГц
• динамічний діапазон (24 біт, дитер відключений): > 144 дБ (незважений)
• відношення сигнал/шум (SRC вимкнено): > 144 дБ (незважений)
• THD+N (SRC увімкнено, 44,1 кГц - 48 кГц): < -130 дБ / 0,00003% (тестовий сигнал -1 дБFS)
• dither: вимкнено, 16, 20 біт (перемикається за допомогою конфігураційного програмного забезпечення)
• джиттер: < 2 нс (пік)
• підтримувані стандарти: AES3/EBU або S/PDIF (перемикається за допомогою конфігураційного програмного забезпечення)

• 4 GPI (оптопари, ізольовані): зовнішня напруга увімкнення 5 В ... 24 В (DC) без зовнішнього резистора, внутрішній обмежувач струму до 4 мА для струму увімкнення, напруга вимкнення: 0 В ... + 1,5 В
• 4 GPO (електронні реле, ізольовані): максимальний номінальний струм: 0,2 А (запобіжник, що перезапускається), максимальна пікова напруга: 30 В DC

Додаткова інформація

• енергоспоживання: 3 Вт
• тип роз'єму: аудіовхід: XLR-3 female
• аудіовихід: XLR-3 male
• GPIO: SubD-9 female
