Модуль DHD Intellimix Dual Embedder/De-embedder

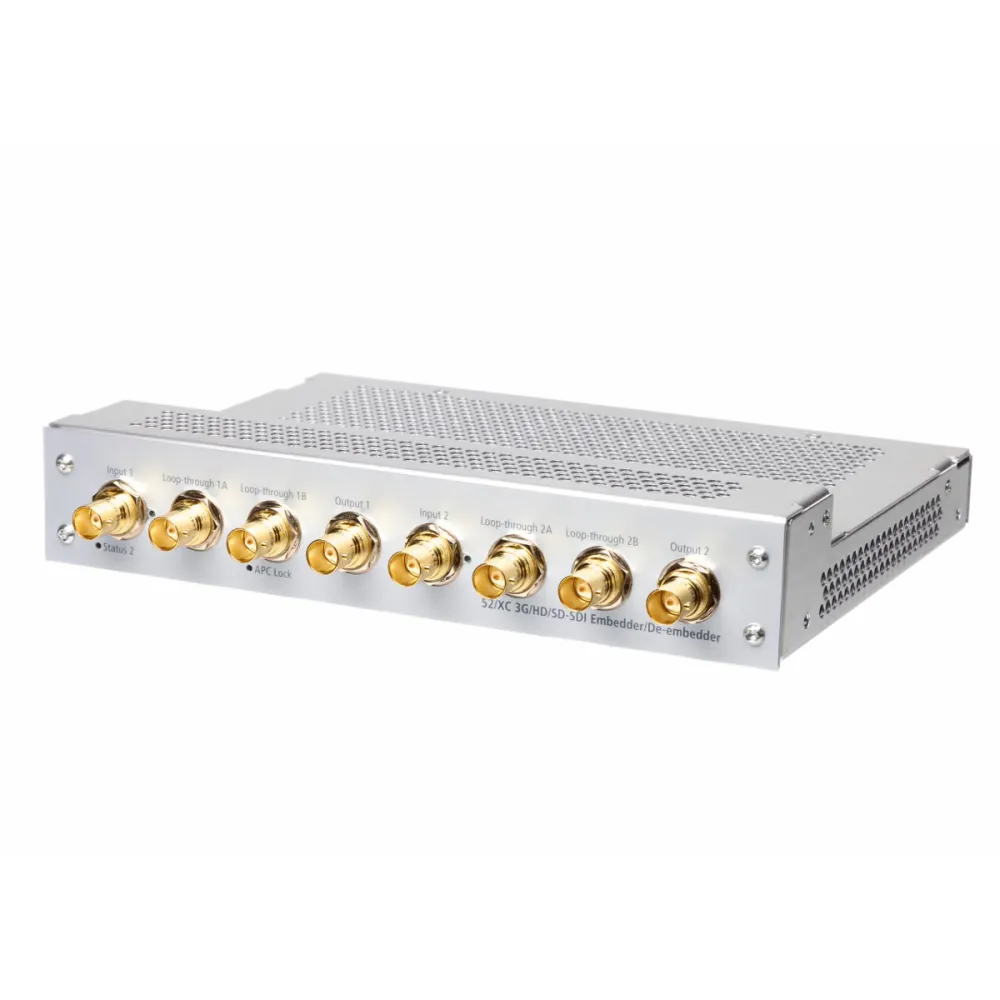

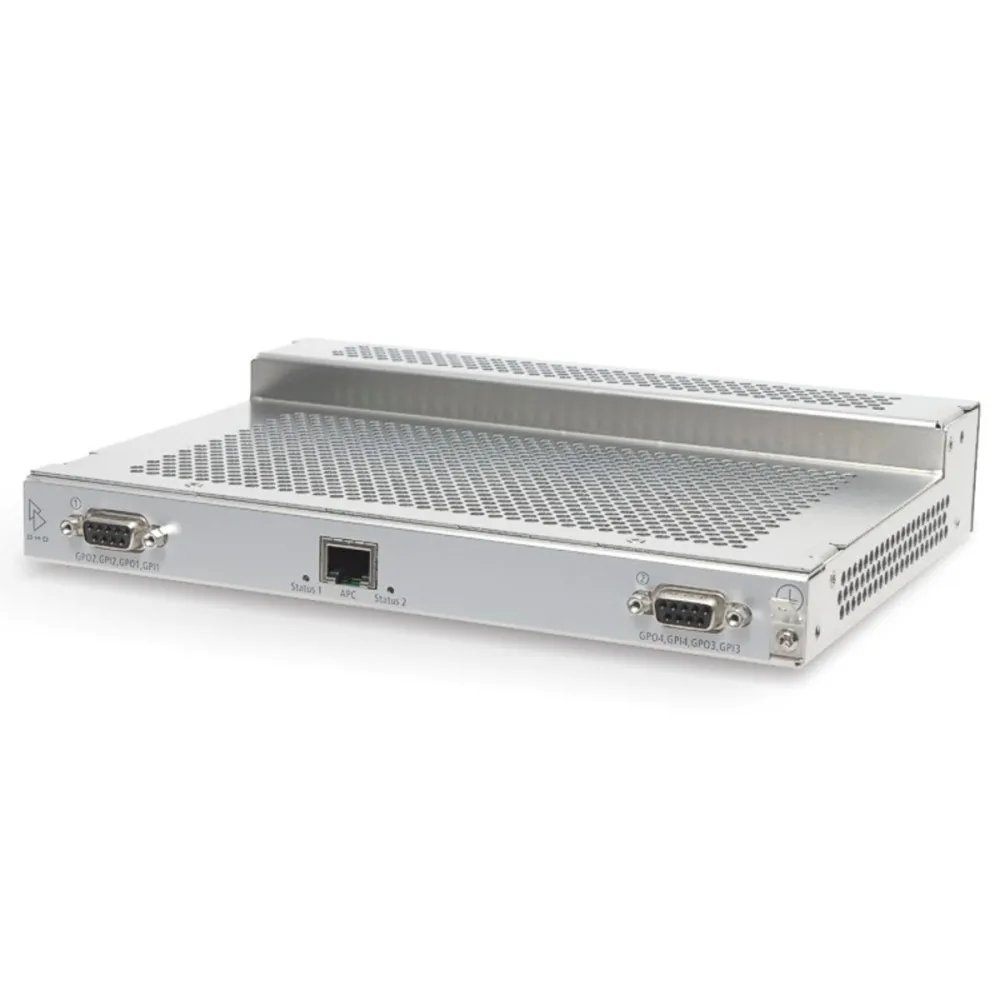

Dual Embedder/De-embedder Модуль подвійний ембеддер/деембеддер для мікшерів Yellowtec Intellimix 2 Pro та 2 NEO.

Загальна інформація

• 2 x 3G/HD/SD SDI де-ембедери та 2 x HD/SD SDI ембедери, кожен:
• Вхід, 2x прохідний, вихід BNC роз'єми - для 2 аудіогруп, 8 ch., SRC
• Вибір аудіогруп 1/2 або 3/4
• мінімальна прошивка 7.4.10
• 4 входи загального призначення, ізольовані
• 4 виходи загального призначення, ізольовані

Цифровий відеовхід

• тип кабелю: коаксіальний кабель, послідовний цифровий інтерфейс (адаптивний кабельний еквалайзер в комплекті)
• швидкість: робота зі швидкістю 2,97 Гбіт/с, 2,97/1,001 Гбіт/с, 1,485 Гбіт/с, 1,485/1,001 Гбіт/с і 270 Мбіт/с
• підтримувані стандарти: SMPTE 425M (Level A і Level B), 424M, 260M, 259M-C, 274M, 296M, 125M, 292M, ITU-R BT.656; 272M; 299M
• функція: До восьми каналів (дві аудіогрупи) послідовного цифрового звуку можуть бути вилучені з потоку відеоданих, відповідно до стандартів SMPTE 272M-C і SMPTE 299M.
• перетворювач частоти дискретизації де-ембедера: так, з режимом обходу (перемикається за допомогою конфігураційного програмного забезпечення)
• частотна характеристика: < 0,01 дБ
• динамічний діапазон (SRC вимкнено): > 144 дБ (незважений, 24-бітові вбудовані аудіодані)
• відношення сигнал/шум (SRC вимкнено): > 144 дБ (незважений)
• THD+N (SRC увімкнено, 48 кГц - 48 кГц): < -130 дБ / 0,00003% (тестовий сигнал -1 дБFS)

Цифровий відеовихід

• тип кабелю: коаксіальний кабель, послідовний цифровий інтерфейс (адаптивний кабельний еквалайзер в комплекті)
• швидкість: робота зі швидкістю 2,97 Гбіт/с, 2,97/1,001 Гбіт/с, 1,485 Гбіт/с, 1,485/1,001 Гбіт/с і 270 Мбіт/с
• підтримувані стандарти: SMPTE 425M (Level A і Level B), 424M, 260M, 259M-C, 274M, 296M, 125M, 292M, ITU-R BT.656; 272M; 299M функція
• : Відповідно до SMPTE ST 272 і SMPTE ST 299, до восьми каналів (дві аудіогрупи) послідовного цифрового звуку можуть бути вбудовані в потік відеоданих. Підтримуються 16, 20 і 24-розрядні аудіоформати з синхронною частотою 48 кГц для режимів SD і 48 кГц синхронно або асинхронно в режимах HD, 3 Гбіт/с.
• перетворювач частоти дискретизації вбудовувача: так, з режимом обходу (перемикається за допомогою конфігураційного програмного забезпечення)
• частотна характеристика: < 0,01 дБ
• динамічний діапазон (SRC вимкнено): > 144 дБ (незважений, 24-бітові вбудовані аудіодані)
• відношення сигнал/шум (SRC вимкнено): > 144 дБ (незважений)
• THD+N (SRC увімкнено, 48 кГц - 48 кГц): < -130 дБ / 0,00003% (тестовий сигнал -1 дБFS)

Наскрізний цифровий відеовихід

• вихідний сигнал: синхронізований цифровий відеовхід
• тип кабелю: коаксіальний кабель, послідовний цифровий інтерфейс

Входи/виходи загального призначення (GPI/GPO)

• 4 GPI (оптопари, ізольовані): зовнішня напруга увімкнення 5 В ... 24 В (DC) без зовнішнього резистора, внутрішній обмежувач струму до 4 мА для струму увімкнення, напруга вимкнення: 0 В ... + 1,5 В
• 4 GPO (електронні реле, ізольовані): максимальний номінальний струм: 0,2 А (запобіжник, що перезапускається), максимальна пікова комутована напруга: 30 В DC

Додаткова інформація

• енергоспоживання: 5,8 Вт
• стиль роз'єму: BNC
• версія друкованої плати (PCB) для цих специфікацій: 1

Відоме обмеження: Часовий код (Time code) не буде передаватися між деембедером та ембедером, це неможливо виправити, оскільки це поведінка чипсетів Gennum для ембедерів та деембедерів.
