Модуль розширення DHD Intellimix Mic/Headphone Module

Mic/Headphone Module Модуль розширення аналогових входів-виходів для мікшерів Yellowtec Intellimix 2 Pro та 2 NEO.

Загальна інформація

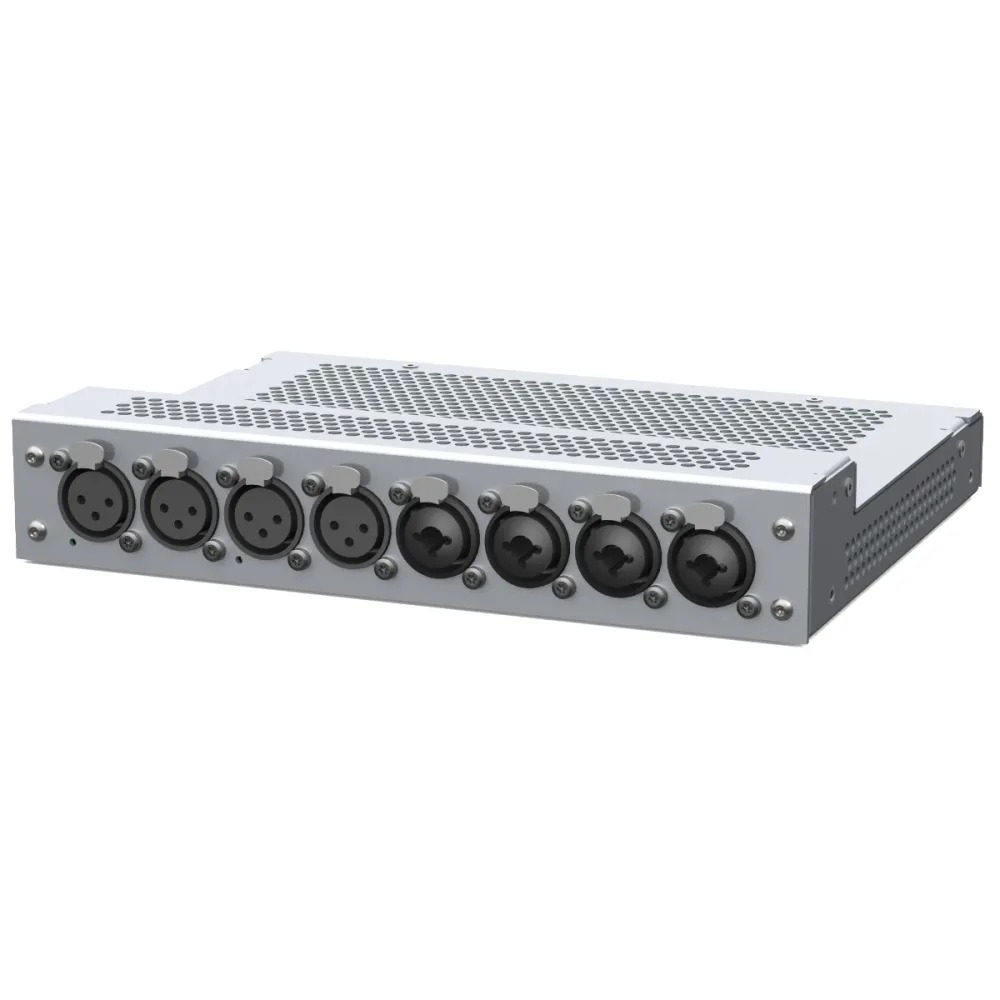

• 4 мікрофонних/лінійних входи з виносним підсилювачем, роз'єми XLR3, макс. 18 дБu, фантом 48 В
• 4 стереовиходи для навушників, роз'єми Neutrik Combicon
• 4 входи загального призначення, ізольовані
• 8 виходів загального призначення, ізольовані

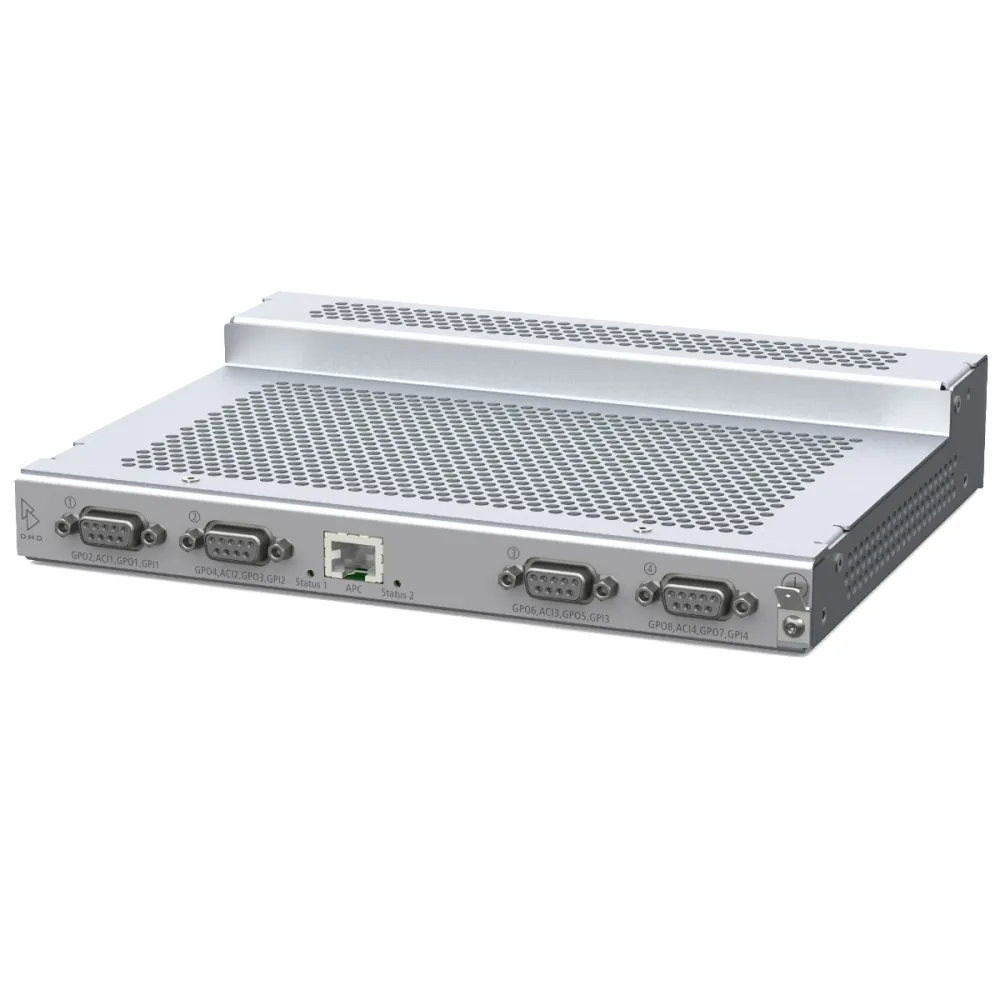

• 4 аналогові входи керування, 4 DSub-9

Аналого-цифровий перетворювач

• вхідна чутливість: -77 dBu (при 0 dBFS = 18 dBu, макс. аналогове посилення = +63 dB, макс. цифрове посилення = +20 dB, опорний рівень = +6 dBu)
• максимальний вхідний рівень: +18 dBu
• налаштування посилення: аналогове посилення: 0 dB, 8 dB ... 63 dB з кроком 1 dB, цифрове посилення -20 dB ... +20 dB з кроком 1 dB
• частотна характеристика: < 0,03 дБ
• вхідний опір: 5 кОм
• динамічний діапазон: > 111 дБ (А-зважений)
• відношення сигнал/шум: > 109 дБ (незважений)
• THD+N: < -87 дБ / 0,004% (-1 дБFS, +17 дБu, 0 дБ аналогового / цифрового посилення)
• еквівалентний вхідний шум: < -127 дБu (джерело 150 Ом), < -126 дБu (джерело 200 Ом)
• перехресні перешкоди: < -110 дБ (1 кГц)
• фантомне живлення 48 В: перемикається на вхідний канал, ненавантажений вхід: 48 В +/- 10%
• максимальний вхідний рівень: 18 дБu (балансний)
• відсікання синфазного сигналу: > 60 дБ
• технологія перетворювача: 24 біт, передискретизація сигма-дельта

Цифро-аналоговий перетворювач

• максимальний вихідний рівень (навушники, небалансний): 18 дБu
• вихідний опір: 100 Ом
• опір навантаження (виходи захищені від короткого замикання): > 32 Ом
• частотна характеристика: < 0,1 дБ
• THD+N: < -82 дБ / 0,008% (-1 дБFS, навантаження 100 Ом)
• перехресних перешкод: < -80 дБ (несиметричний)
• динамічний діапазон: > 104 дБ (А-зважений)
• відношення сигнал/шум: > 102 дБ (незважений)
• Напруга зміщення постійного струму: < 10 мВ
• технологія перетворювача: 24 біт, передискретизація сигма-дельта

Входи/виходи загального призначення (GPI/GPO)

• 4 неізольовані аналогові входи керування для підключення зовнішніх потенціометрів для регулювання рівня: Не використовуйте жодного з сигналів ACI для інших цілей, окрім підключення до потенціометра!
• ACI_VLO не можна підключати до шасі, корпусу, заземлення, екрану або інших загальних сигналів!
• Потенціометр повинен мати значення опору 10 кОм (лінійне)
• 4 GPI (оптрон, ізольований): зовнішня напруга увімкнення 5 В ... 24 В (DC) без зовнішнього резистора, внутрішній обмежувач струму до 4 мА струм для увімкнення, напруга вимкнення: 0 В ... + 1,5 В
• 8 GPO (електронне реле, ізольоване): максимальний номінальний струм: 0,2 А (перезавантажувальний запобіжник), максимальна пікова комутована напруга: 30 В DC

Додаткова інформація

• енергоспоживання: 11,6 Вт
• частота дискретизації: 48 кГц або 44,1 кГц (автоматично синхронізується з налаштованою частотою дискретизації системи пристрою)
• тип роз'єму: аудіовхід: XLR-3 female
• аудіовихід: комбінований XLR-3 female/ 1/4" TRS jack
• GPIO: SubD-9 female
