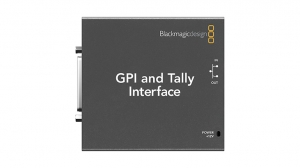

Інтерфейс Blackmagic Design GPI and Tally Interface (SWTALGPI8)

GPI and Tally Interface компании Blackmagic Design позволяет использовать функцию индикации состояния при работе с видеомикшером ATEM. При помощи восьми выходов tally можно направлять сигнал на камеры, оборудование воспроизведения и мониторы, чтобы вся съемочная группа знала, какое изображение передается в эфир. GPI and Tally Interface подключается к эфирному видеомикшеру ATEM через порт Ethernet и допускает создание конфигурации из нескольких устройств.

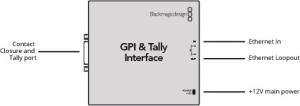

Разъемы

Замыкание контакта

25-контактный разъем типа D с 8 оптоизолированными входами и 8 релейными выходами

Входы

Оптопары, срабатывающие при замыкании на землю. Максимум 5 В при 14 мА

Выходы

Механические реле с замыканием на землю. Максимум 30 В при 1 мА

Ethernet

По стандарту 10/100/1000 BaseT со сквозным выходом для подключения дополнительных панелей управления или компьютера

Подключение к компьютеру

Через порт USB

Программное управление

Программное обеспечение в комплекте

Настройка с помощью ATEM Switcher Utility

Обновление программного обеспечения

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Операционные системы

Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks или более поздние версии

Windows 7 или Windows 8

Питание

Блок питания

Блок 12 В с международными адаптерами для использования в любых странах

Условия эксплуатации

Рабочая температура

От 0° до 40° C

Температура хранения

От -20° до 60° С

Относительная влажность

До 95%

Комплект поставки

GPI and Tally Interface

CD-диск с программным обеспечением

Блок питания

Гарантия

Ограниченная гарантия производителя сроком 12 месяцев
