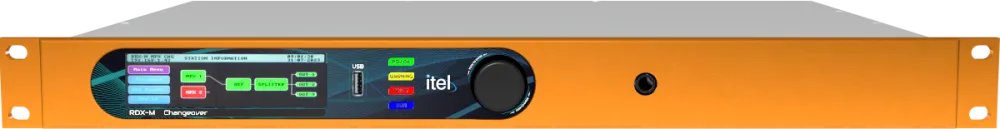

ITEL RDX-M цифровий MPX комутатор з можливістю рекодування RDS.

Опис

Автоматична система перемикання MPX з перекодуванням RDS. Цей повністю цифровий комутаційний пристрій обробляє два сигнали MPX з трьома регульованими виходами MPX. Він має розширені можливості підключення, кольоровий TFT-дисплей і веб-інтерфейс.

Пристрій являє собою систему автоматичного перемикання між 2 композитними входами MPX і 3 виходами MPX.
Безперервний аналіз вхідних сигналів дозволяє встановити, на який вхід здійснювати мовлення. Обмін відбувається за різними параметрами, виявленими на основі рівня звуку, якості сигналу RDS, PI-коду, співвідношення сигнал/шум або шуму, що надходить з магістралі MPX. Кожен параметр можна активувати або деактивувати за допомогою відповідної конфігурації мінімальних порогових значень.

Перевірити стан RDX-M дуже просто, через порт GPIO, через LAN-з'єднання можна налаштувати відправку пошти або моніторинг пристрою в SNMP, отримати віддалений доступ, а також керувати всім пристроєм за допомогою веб-сторінки, де також можна оновлювати програмне забезпечення при виході нових версій.

Всі налаштування АТС і RDS-кодера також доступні з передньої панелі за допомогою регулятора і дисплея, що забезпечує швидкий доступ до технічного персоналу в разі втручання, навіть без використання комп'ютера. Через передній USB-порт ви можете експортувати конфігурацію і список подій на Pendrive для збереження або консультації з ПК, імпортувати конфігурації і налаштування для більш швидкої послідовної конфігурації.

Унікальною особливістю є можливість перекодування сигналу RDS, який, можливо, вже присутній у вхідному сигналі MPX, і накладання на нього внутрішньо згенерованого сигналу RDS.
Це дозволяє замінити лише альтернативні частоти в RDS-сигналі, який несе інші динамічні послуги, такі як Radiotext / Radiotext+, PS, TA або TMC, і, таким чином, не втратити їх.

Характеристики:
Вхід MPX

• 2 BNC з імпедансом 10 кОм
• Прийнятий рівень 0 дБм (2,2 Вpp / 775 мВ середньоквадратичне значення)

Вихід MPX

• 3 BNC для буферизованих і незалежних виходів
• Вихідний рівень регулюється від -6 дБ до +6 дБ з кроком 0,25 дБ
• Автоматична система байпасу для перемикання виходів на обраний вхід MPX у разі збою або відмови мережі.

Кодер RDS

• Внутрішня часова база або прив'язка через фільтр і PLL, виконані в DSP, до пілотного тону вхідного сигналу MPX.
• Генерація блоків 0A, 2A
• 24 визначених PS-текстів
• 24 визначених радіотекстів
• AF в режимі A або 25 таблиць для режиму B
• Рівень інжекції піднесучої RDS 2KHz-12KHz

Дистанційне керування та підключення

• Порт GPIO для моніторингу, управління обміном та сигналізації
• SNMP та надсилання електронної пошти
• Ethernet TCP/IP веб-інтерфейс

Інтерфейс користувача

• Кольоровий TFT-дисплей
• Передня ручка для навігації по меню і налаштування параметрів
• Світлодіод для індикації: Живлення в нормі, повідомлення про увагу до каналу, несправність сигналізації, пристрій працює (RUN)

Джерело живлення

• 100 - 240 В змінного струму 50/60 Гц
• 18/32 В постійного струму

Фізичні розміри

• 1 19-дюймовий блок в стійку
• 44 мм x 483 мм x 320 мм
• Вага 4,5 кг
