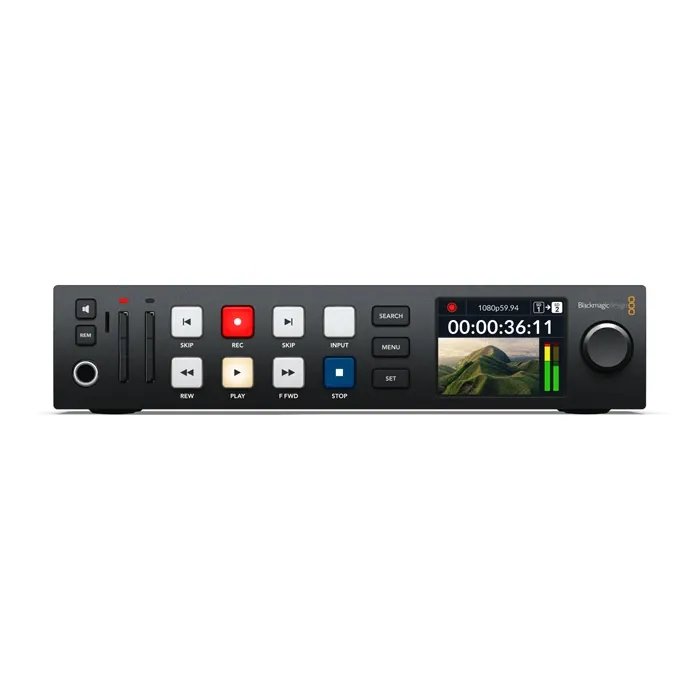

Рекордер Blackmagic Design HyperDeck Studio HD Plus (HYPERD/ST/DCHP)

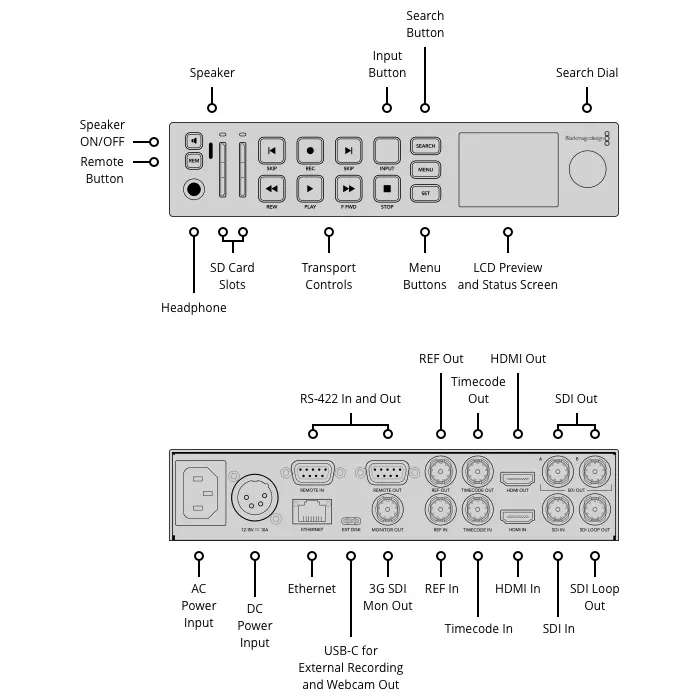

Завдяки більшому розміру, модель HyperDeck Studio HD Plus має місце для додаткових елементів керування та підключень у порівнянні з HyperDeck Studio HD Mini. Інтерфейс 6G-SDI підтримує HDR і ProRes в Ultra HD до 30 fps, а наскрізний SDI-тракт дозволяє об'єднати декілька пристроїв. Два 6G-SDI виходи забезпечують вивід матеріалу при кеїнгу в форматі до 1080p/60. Також є HDMI-вхід і спеціальний роз'єм 3G-SDI для моніторингу з накладаннями. Будь-яка команда, задана натисканням кнопки на передній панелі, передається на порт RS-422. Живлення постійного струму відбувається через роз'єм XLR. Передня панель також має покращені кнопки, гніздо для навушників та вбудований динамік.

Роз'єми

Швидкість передачі через SDI

270Мб, 1,5Гб, 3Гб, 6Гб.

Аудіовихід

1 х 6,35мм гніздо для навушників.

Роз'єми для тайм-коду

1 х BNC вхід, 1 х BNC вихід.

Підключення синхрогенератора

1 х BNC вхід, 1 х BNC вихід. Tri-Sync або Black Burst.

Введення звуку через SDI

16 каналів вбудованого звуку.

Виведення звуку через SDI

16 каналів вбудованого звуку.

Введення звуку через HDMI

8 каналів вбудованого звуку.

Виведення звуку через HDMI

8 каналів вбудованого звуку.

Дистанційне керування

1 x RS-422 вхід, 1 x RS-422 вихід.

Конфігурація рекордера

Через інтерфейс користувача або протокол Blackmagic HyperDeck Ethernet.

Підключення до комп'ютера

1 x USB тип-C 3.0 (до 5Гбіт/с) для запису на зовнішній диск, виходу з вебкамери, конфігурації ПЗ та оновлення.

Стандарти

Формати SD

525i59,94 NTSC, 625i50 PAL

Формати HD

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF23,98; 1080PsF24; 1080PsF25; 1080PsF29,97; 1080PsF30

Формати 2K DCI

2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI

Формати Ultra HD

2160p/23,98, 2160p/24, 2160p/25, 2160p/29,97, 2160p/30

Формати 4K DCI

4Kp/23,98 DCI, 4Kp/24 DCI, 4Kp/25 DCI, 4Kp/29,97 DCI, 4Kp/30 DCI

Інтерфейс SDI

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M рівень A і B, SMPTE 20811, SMPTE 208110, SMPTE 2084 та SMPTE 21081.

Підтримка метаданих через SDI

HD-RP188 і закриті титри СЕА-708. Метадані HDR підтримуються на SDI.

Підтримка форматів HDMI

525i/59,94 NTSC; 625i/50 PAL,
720p/50; 720p/59,94; 720p/60,
1080i/50; 1080i/59,94; 1080i/60,
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60,
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI,
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97, 2160p/30,
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI

Дискретизація звуку

24-бітний телевізійний стандарт, частота дискретизації 48 кГц.

Колірна субдискретизація

4:2:2 YUV

Глибина кольору

10-бітний

Колірний простір

REC 601, REC 709, REC 2020. 33-точкові 3D LUT-таблиці можна накладати на SDI-монітор.

Підтримка HDR

Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

Швидкість передачі даних

Автоматичне виявлення SD, HD та 6G-SDI.

Захист від копіювання

Джерела з HDMI-входів, які захищені від копіювання, не можна записувати. Завжди перевіряйте авторські права перед записом або розповсюдженням контенту.

Медіа

2 слоти для карт SD
1 x порт розширення USB-C 3.0
для зовнішнього запису SD, HD, 2K DCI, Ultra HD та 4K DCI.

Тип носія

Карти SD UHS-I та UHS-II.

Форматування накопичувача

Підтримує медіа в форматі ExFAT (Windows/Mac) або файлові системи HFS+ (Mac).

Підтримувані кодеки

ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime для всіх форматів до 2160p/30. Тільки відтворення ProRes 4444 QuickTime до 1080p/60 з автоматичною маршрутизацією кеїнгу через SDI-виходи A та B. DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF для форматів 720p та 1080p HD до 60fps. DNxHR HQX, DNxHR HQX MXF, DNxHR SQ, DNxHR SQ MXF, DNxHR LB, DNxHR LB MXF для форматів 2K DCI та 2160p до 30fps. H.264 SDI 4:2:2 10-біт, H.264 High 4:2:0 8-біт, H.264 Medium 4:2:0 8-біт, H.264 Low 4:2:0 8 біт в усіх форматах до 1080p/60.

Керування

Вбудована панель керування

13 кнопок для навігації та керування приладом з колесом налаштування та 2,2-дюймовим кольоровим дисплеєм.

Зовнішнє керування

Управління декою RS-422, запуск і зупинка SDI, запуск тайм-коду. Включає протокол Blackmagic HyperDeck Ethernet. Підтримує протокол FTP для віддаленого завантаження файлів.

Програмне забезпечення

ПЗ у комплекті

Операційна система Blackmagic
Blackmagic HyperDeck Setup
Внутрішнє оновлення ПЗ при запуску системи, або через Blackmagic HyperDeck Setup з USB-порту.
