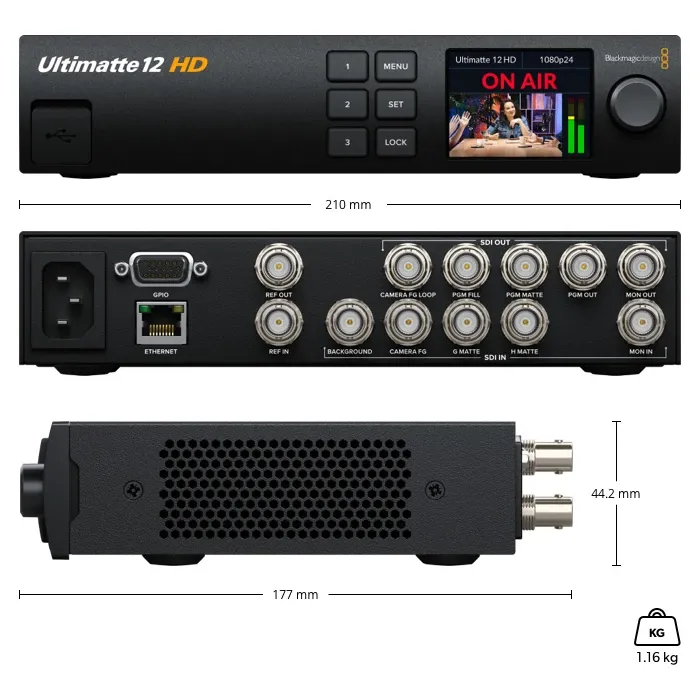

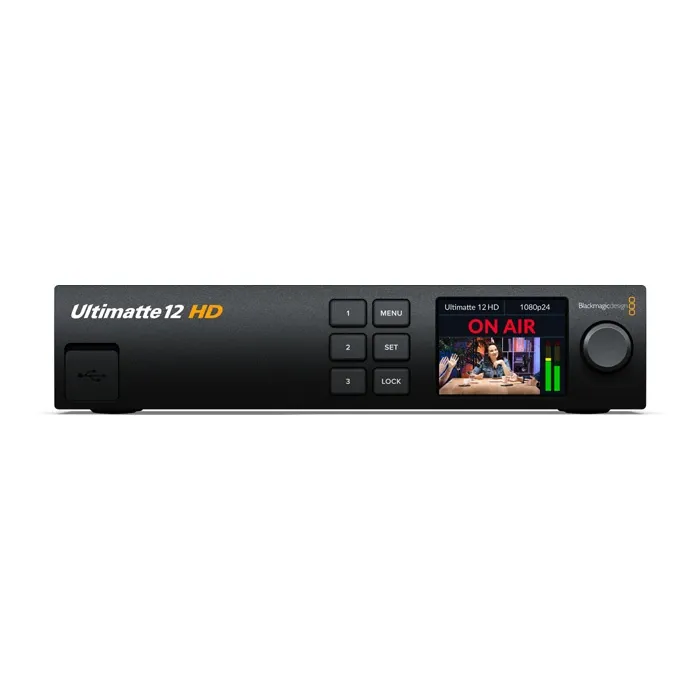

Кеїнг Blackmagic Design Ultimatte 12 HD (ULTMKEY12/B/HD)

Ultimatte 12 HD сучасне рішення для композитингу, яке дозволяє в реальному часі комбінувати знімальний матеріал із мовною графікою та віртуальним середовищем. Нові алгоритми дають можливість згладжувати краї елементів, відокремлювати один колір від іншого та досягати його достовірної передачі з усуненням розливу. Інтерфейс 3G-SDI забезпечує обробку HD із субпіксельною точністю, тому отримане відео відрізняється найвищою якістю.

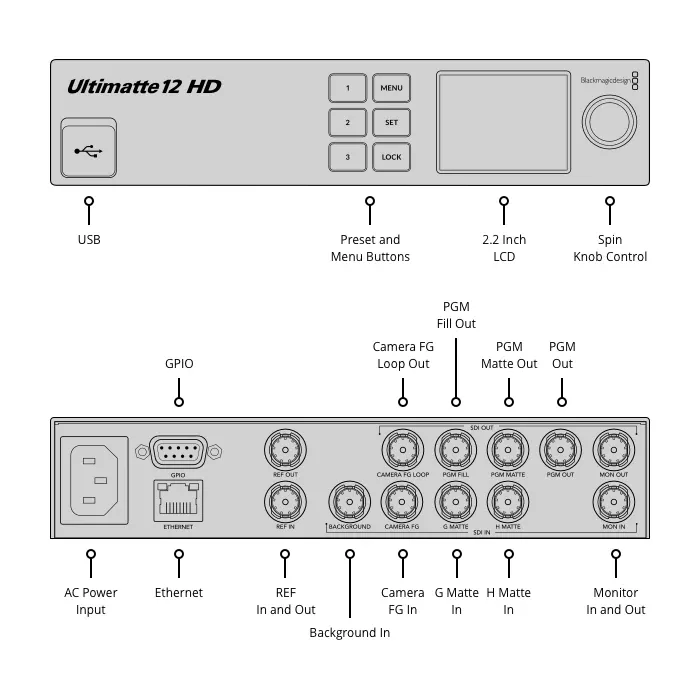

Роз'єми

Наскрізні відеовиходи SDI

з підтримкою регенерації сигналу (SD/HD) на СAMERA FG LOOP

Швидкість передачі через SDI

270 Мбіт/с, 1,5 Гбіт/с, 3 Гбіт/с

Повторна синхронізація на вході

На всіх входах

Підключення синхрогенератора

Один BNC-вхід та один BNC-вихід

Tri-Sync або Blackburst

Інтерфейс введення/виведення

DE-15

Ethernet

До 1 Гбіт/с для керування пристроєм і завантаження зображень у медіатеку

Підключення до комп'ютера

Один порт USB-C 3.0 для налаштування пристрою та оновлення ПЗ

Стандарти

Формати SD

525i/59,94 NTSC; 625i/50 PAL

Формати HD

720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF23,98; 1080PsF24; 1080PsF25; 1080PsF29,97; 1080PsF30

Інтерфейс SDI

Відповідно до стандартів SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A та level B

Колірна субдискретизація

4:2:2

Глибина кольору

10 біт

Колірний простір

REC 601, REC 709, REC 2020

Підтримка різних швидкостей

Автоматичне визначення стандартів SD та HD

Входи для композитингу

Передній план

Один вхід 3G-SDI з наскрізним виходом

Фон

Один вхід 3G-SDI

Зображення з медіатеки

Маска фону

Внутрішнє вікно

Зображення з медіатеки

Відсікаюча маска

Один вхід 3G-SDI

Внутрішнє вікно

Зображення з медіатеки

Ізолююча маска

Один вхід 3G-SDI

Внутрішнє вікно

Зображення з медіатеки

Шар

Зображення з медіатеки

Маска шару

Внутрішнє вікно

Зображення з медіатеки

Виходи для композитингу

Заповнювання

Один роз'єм 3G-SDI

Маска

Один роз'єм 3G-SDI

Програма

Один роз'єм 3G-SDI

Моніторинг

Вхід для моніторингу

Один роз'єм 3G-SDI

для каскадного моніторингу

Вихід для моніторингу

Один роз'єм 3G-SDI

Для моніторингу програмного зображення, вхідного переднього плану, вхідного фону, комбінованої маски, внутрішньої маски, вихідного заповнювального сигналу, вхідного шару, вхідної маски фону, вхідної відсікаючої маски, вхідної ізолюючої маски, вхідної маски шару, обробленої маски шару, обробленої ізолюючої маски, обробленої відсікаючої маски, обробленої маски фону та корекції екрана
