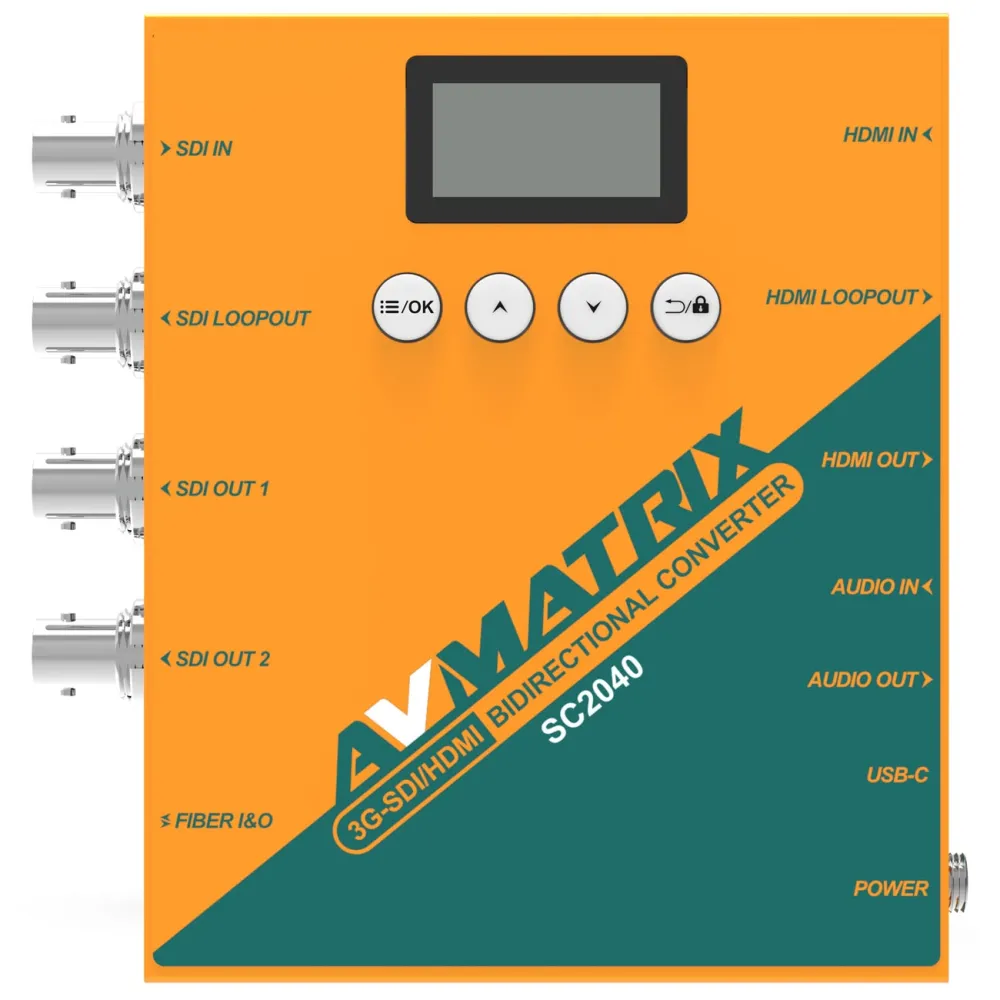

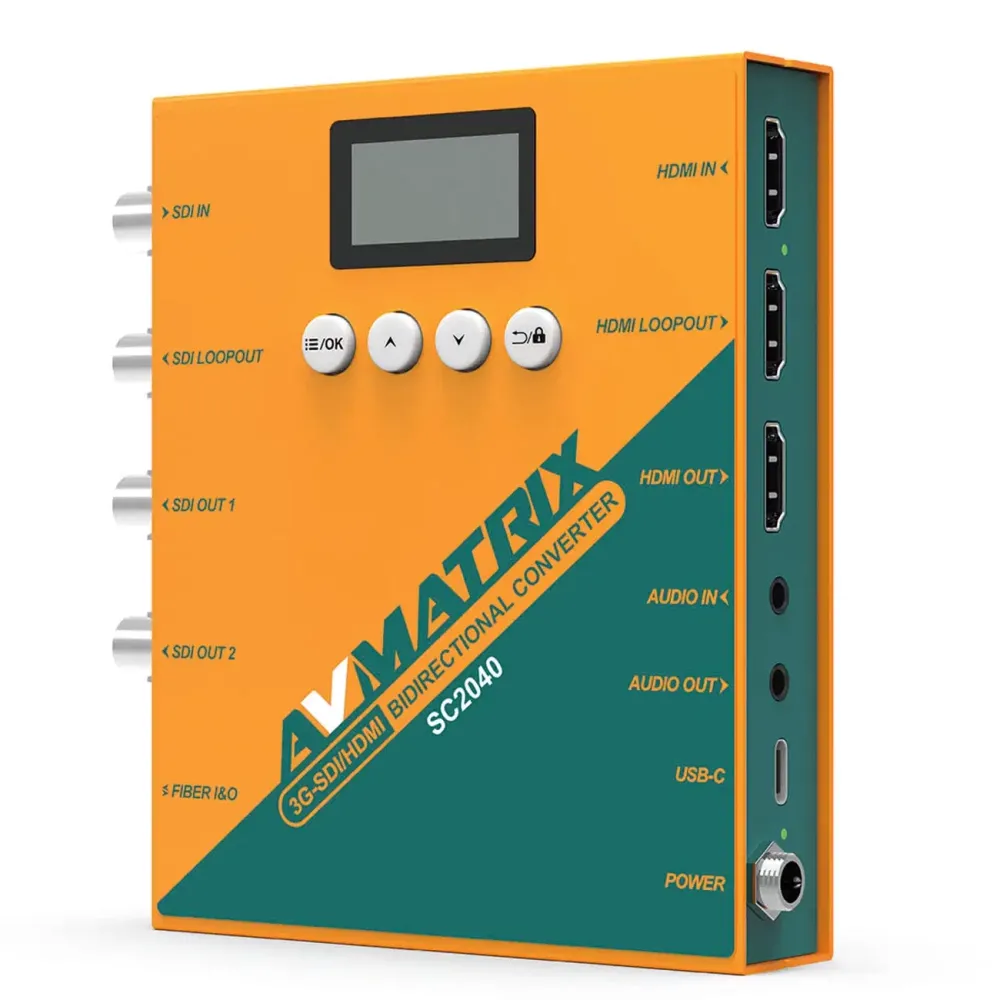

Avmatrix SC2040 Двонаправлений конвертер 3G-SDI/HDMI

Avmatrix SC2040 це компактний та універсальний двонаправлений крос-конвертер, що поєднує в собі функції перетворювача, оптоволоконного подовжувача та генератора тестових патернів. Він підтримує входи та виходи HDMI, 3G-SDI та оптоволокна (потрібен модуль SFP), забезпечуючи одночасний прийом кількох сигналів із можливістю масштабування (вгору/вниз) та перетворення частоти кадрів.

Avmatrix SC2040 - пристрій «все в одном» об'єднує потужні функції, зокрема перетворення відео, розподіл сигналів, передачу на великі відстані по оптоволокну та генерацію тестових патернів у єдиному компактному корпусі. Він забезпечує універсальні наскрізні рішення для сигналів, задовольняючи різноманітні потреби в професійних AV-процесах, телерадіомовленні та лайв-продакшні.

Особливості:

• Двонаправлене перетворення 3G-SDI / HDMI
• Множинні режими роботи перетворення
• Підтримка роздільної здатності до 1080p60
• Масштабування (вгору/вниз) та перетворення частоти кадрів
• Опціональний слот для двонаправленого оптичного SFP-модуля
• Вбудовування (embedding) та виділення (de-embedding) аудіо
• Вбудований генератор тестових зображень та звукових тонів
• Вбудований дисплей з індикацією стану
• Гнучке керування орієнтацією зображення
• Індикатор статусу та інтуїтивне управління
• Гнучкість завдяки двом джерелам живлення (подвійне живлення через круглий роз'єм (barrel) / USB-С)

Двонаправлене перетворення 3G-SDI / HDMI

Професійне масштабування, деінтерлейсинг та перетворення частоти кадрів

Двонаправлений конвертер «все в одному» для безперебійного перетворення сигналів 3G-SDI/HDMI. Він одночасно обробляє входи HDMI, SDI та SFP, пропонуючи незалежний вибір джерела для кількох виходів. Завдяки вбудованому масштабуванню (вгору/вниз) та перетворенню частоти кадрів він гарантує універсальну сумісність форматів.Частота вхідного сигналу позначається кольором світлодіода: червоний (SD), зелений (HD), синій (3G).

Кілька режимів роботи перетворення

Сигнальний хаб «все в одному»: до 24 гнучких конфігурацій перетворення та маршрутизації

Він забезпечує безперебійне крос-перетворення між HDMI та 3G-SDI з підтримкою форматів 3G-SDI Level A та Level B. Завдяки підтримці до 24 гнучких режимів перетворення, пристрій забезпечує універсальний розподіл сигналів, маршрутизацію та адаптацію форматів відповідно до різноманітних професійних стандартів відображення та телерадіомовлення.

Оптоволоконна передача сигналів SDI/HDMI на відстань до 20 км

Підтримка опціональних SFP-модулів (трансиверів)

Подовжуйте сигнали SDI/HDMI на відстань до 20 км за допомогою опціонального SFP-трансивера, забезпечуючи передачу нестисненого відео зі швидкістю 3 Гбіт/с через одномодове оптичне волокно LC simplex із довжиною хвилі 1310 нм. Для завдань із розширеною дальністю передачі доступні модулі на більші відстані.

Вбудовування та виділення аудіо

Аналогові аудіовходи/виходи для професійних аудіовізуальних робочих процесів

Цей конвертер підтримує вбудовування зовнішнього аналогового аудіо через 3.5-мм вхід у виходи SDI, HDMI та SFP для синхронізованої AV-інтеграції. Він також виділяє аудіо із сигналів SDI/HDMI на аналоговий вихід, забезпечуючи безперебійне підключення до систем моніторингу, запису та зовнішнього аудіообладнання.

Гнучке керування орієнтацією зображення

Конвертер оснащений вбудованим масштабатором, який забезпечує миттєве горизонтальне, вертикальне та комбіноване перевертання зображення, гарантуючи правильну орієнтацію для будь-якої конфігурації дисплея. Це забезпечує підвищену гнучкість для live-виробництва, моніторингу та інсталяцій на місці.

Горизонтальне та вертикальне перевертання зображення

• Оригінал (Original): Стандартна орієнтація дисплея.
• Горизонтальне перевертання (H Flip): Горизонтальне перевертання зображення.
• Вертикальне перевертання (V Flip): Вертикальне перевертання зображення.
• Комбіноване перевертання (H&V Flip): Одночасне горизонтальне та вертикальне перевертання зображення.

Вбудований генератор тестових зображень та звукових тонів

23 професійні тестові зображення та звукові тони

Цей конвертер оснащений вбудованим генератором тестових зображень (TPG) з 23 тестовими зображеннями, серед яких зонові пластини для перевірки яскравості та кольоровості, кольорові смуги, тестові зображення для виявлення несправностей, динамічні кола та лічильники кадрів, що забезпечує точне калібрування дисплея та перевірку сигналу. Він також надає тестові звукові тони для лівого та правого каналів, що спрощує діагностику маршрутизації аудіосигналу та гарантує бездоганну роботу системи.

Відображення стану та інтуїтивне керування

Передня панель та дистанційне керування через USB-С за допомогою програмного забезпечення

Конвертер оснащений кнопками на передній панелі та вбудованим дисплеєм для зручної навігації по меню та керування безпосередньо на місці. Крім того, він підтримує дистанційне керування через USB-С за допомогою спеціального програмного забезпечення, що забезпечує зручне налаштування параметрів та управління системою, а також гнучке керування для всіх професійних аудіовізуальних застосувань.

Гнучкість завдяки подвійному джерелу живлення

Подвійний вхід живлення: постійний струм та USB-C

Цей перетворювач оснащений подвійним входом живлення USB-C та постійним струмом що забезпечує гнучкі можливості живлення для професійних аудіовізуальних робочих процесів. Порт USB-C також підтримує програмне керування та оновлення прошивки.

Широке застосування

Універсальне галузеве рішення

Цей універсальний перетворювач ідеально підходить для широкого спектра професійних сценаріїв, зокрема для телерадіомовлення, прямих трансляцій спортивних подій, церковних заходів, освіти, охорони здоровя та інших сфер.

Специфікації

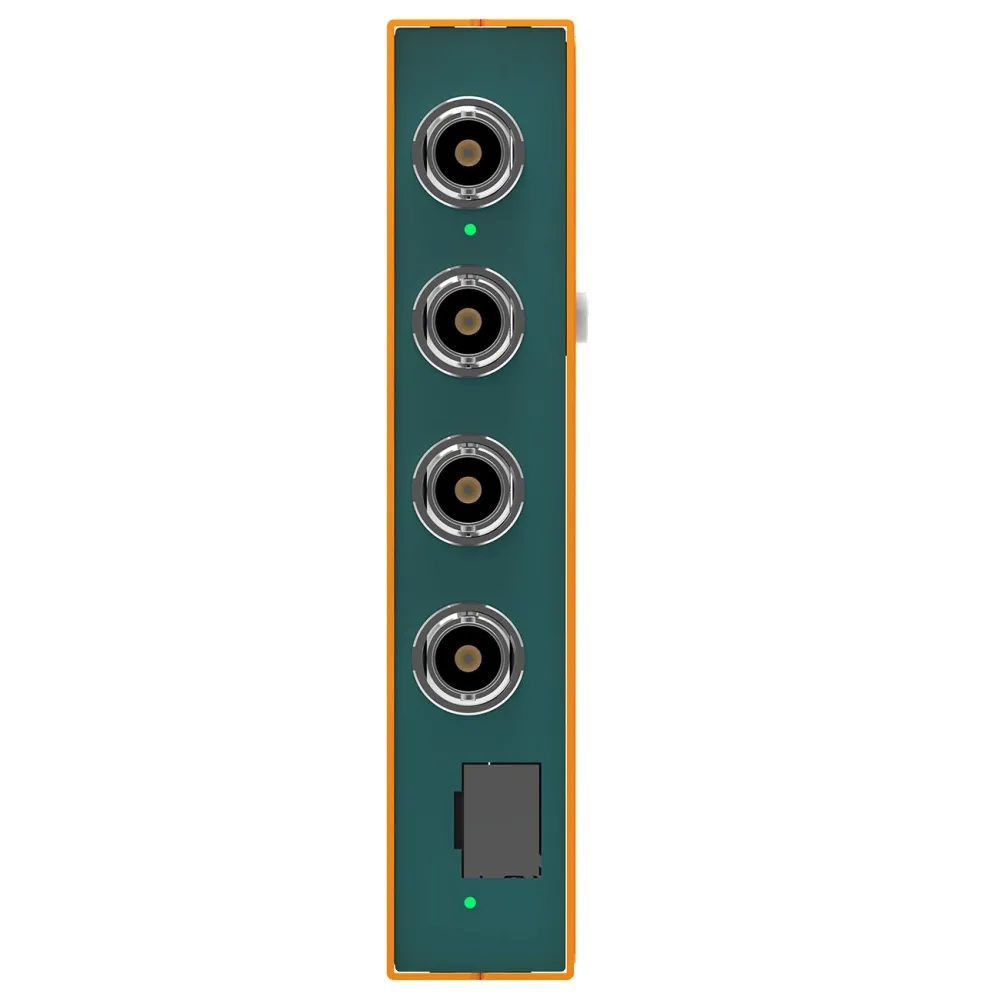

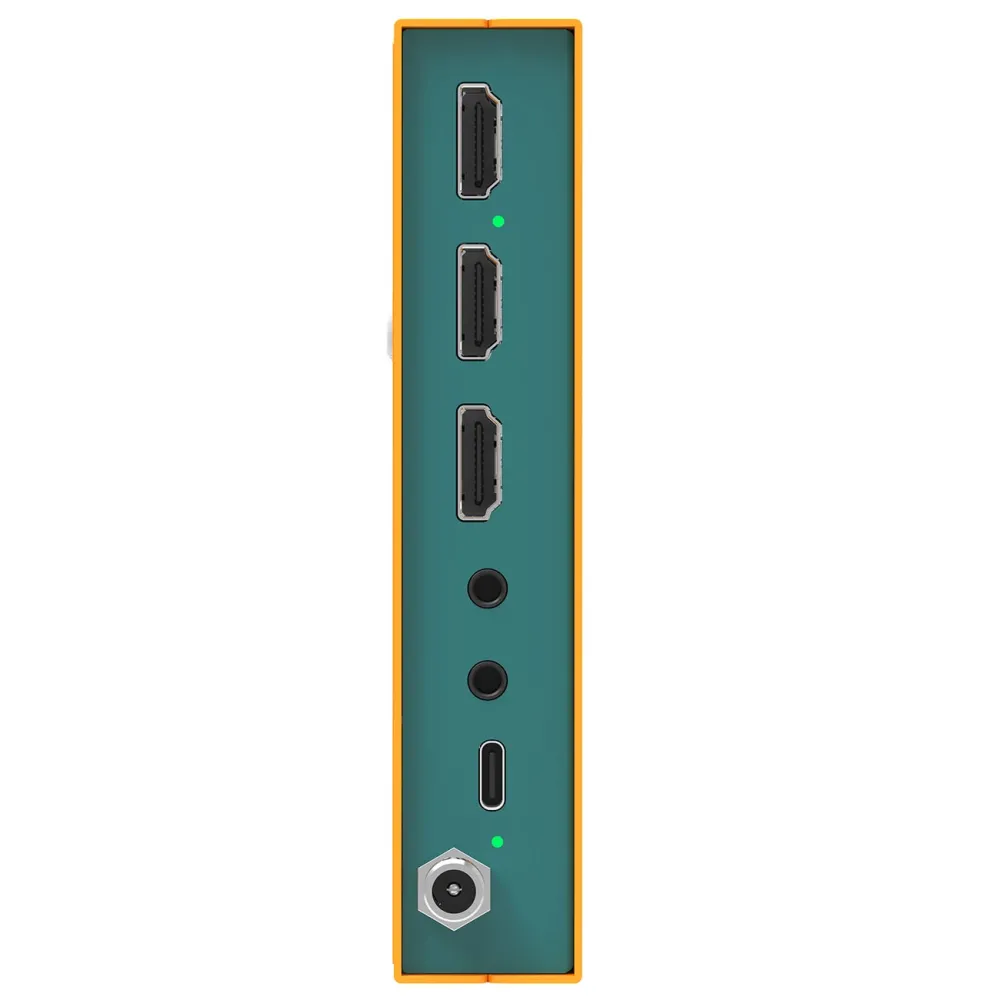

• Відеовхід: HDMI Ч1, 3G-SDI / Оптоволокно Ч1 (на вибір 1 з 2)
• Відеовихід: Прохідний HDMI (Loop) Ч1, HDMI Ч1, прохідний SDI (Loop) Ч1, SDI Ч2, оптоволокно Ч1
• USB: USB Type-C Ч1 (оновлення, живлення та керування)
• Підтримка роздільної здатності: До 1080p60 (1080p, 1080i, 720p, 576p, 480p, NTSC, PAL)
• Аудіовхід: 3.5 мм аудіо Ч1
• Аудіовихід: 3.5 мм аудіо Ч1
• SFP-модуль: Опціональний 3G Video SFP (тип MSA)
• Живлення: DC 12V Ч1; USB-C 5V Ч1
• Діапазон вхідної напруги: DC 924V
• Енергоспоживання: 7 Вт
• Температура: Робоча: -20~60°C; Зберігання: -30~70°C
• Розміри (Д Ч Ш Ч В): 104 Ч 125.5 Ч 24.5 мм
• Вага: Нетто: 517 г; Брутто: 826 г

Формат виводу

Вибраний формат скалера буде виводитися на порти HDMI або SDI окремо або одночасно:

• 720x480i59.94
• 720x576i50
• 1920x1080i60
• 1920x1080i59.94
• 1920x1080i50
• 1920x1080psf30
• 1920x1080psf29.97
• 1920x1080psf25
• 1920x1080psf24
• 1920x1080psf23.98
• 1920x1080p30
• 1920x1080p29.97
• 1920x1080p25
• 1920x1080p24
• 1920x1080p23.98
• 1280x720p60
• 1280x720p59.94
• 1280x720p50
• 1280x720p30
• 1280x720p29.97
• 1280x720p25
• 1280x720p24
• 1280x720p23.98
• 1920x1080p60
• 1920x1080p59.94
• 1920x1080p50
• ED480p59.94
• ED576p50

Комплектація:

• Конвертер SC2040
• Блок живлення 12V 2A

Аксесуари

• SFP-модуль (опціонально)
• Кронштейн (опціонально)
• Кабель USB A-C (опціонально)
