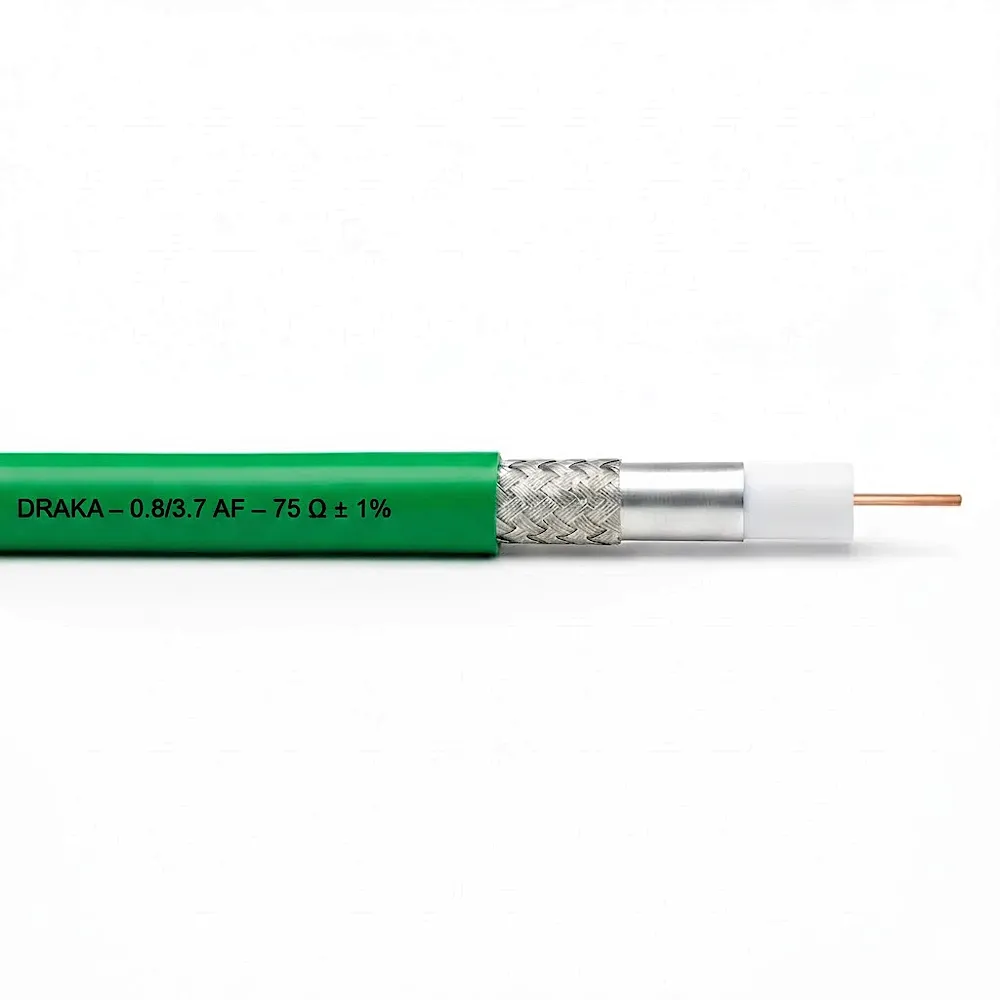

Draka 0.8/3.7AF FRNC-C Відеокабель 75 Ом, інсталяційний, колір зелений. Оболонка FRNC-C

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI, SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

Опис коаксіального кабелю Draka 0.8/3.7 AF FRNC-C

Draka 0.8/3.7 AF це високоякісний цифровий коаксіальний кабель опором 75 Ом, розроблений спеціально для передачі сигналів SDI, HD-SDI, 3G-SDI та 4K. Завдяки низькому рівню загасання та стабільному хвильовому опору, він є стандартом для професійних телевізійних студій та систем відеоспостереження високої чіткості.

Пожежна безпека та інсталяційні стандарти

Маркування FRNC-C (Flame Retardant Non-Corrosive) означає, що оболонка кабелю не підтримує горіння та не виділяє корозійних газів. Це робить його обов'язковим для використання в стаціонарних інсталяціях у громадських будівлях, де діють суворі норми пожежної безпеки.

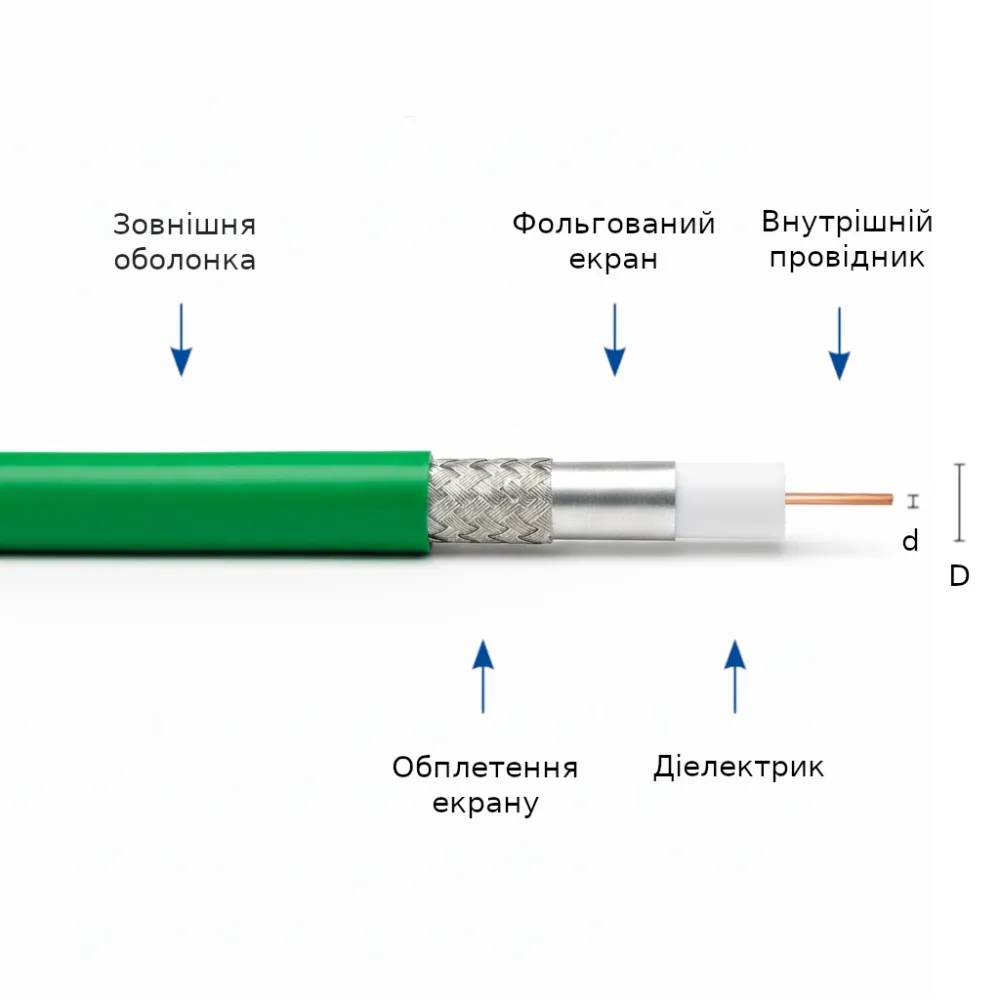

Конструктивні особливості:

• Центральний провідник: Одножильна чиста мідь діаметром 0.8 мм, що забезпечує чудову провідність.
• Діелектрик: Фізично спінений поліетилен діаметром 3.7 мм, стійкий до механічних деформацій.
• Подвійне екранування: Алюмінієва фольга (Al-PET-Al) у поєднанні з лудженою мідною опліткою забезпечує понад 90% покриття та захист від електромагнітних завад, діаметр 4,5 мм
• Зовнішній діаметр: Приблизно 5.9 мм

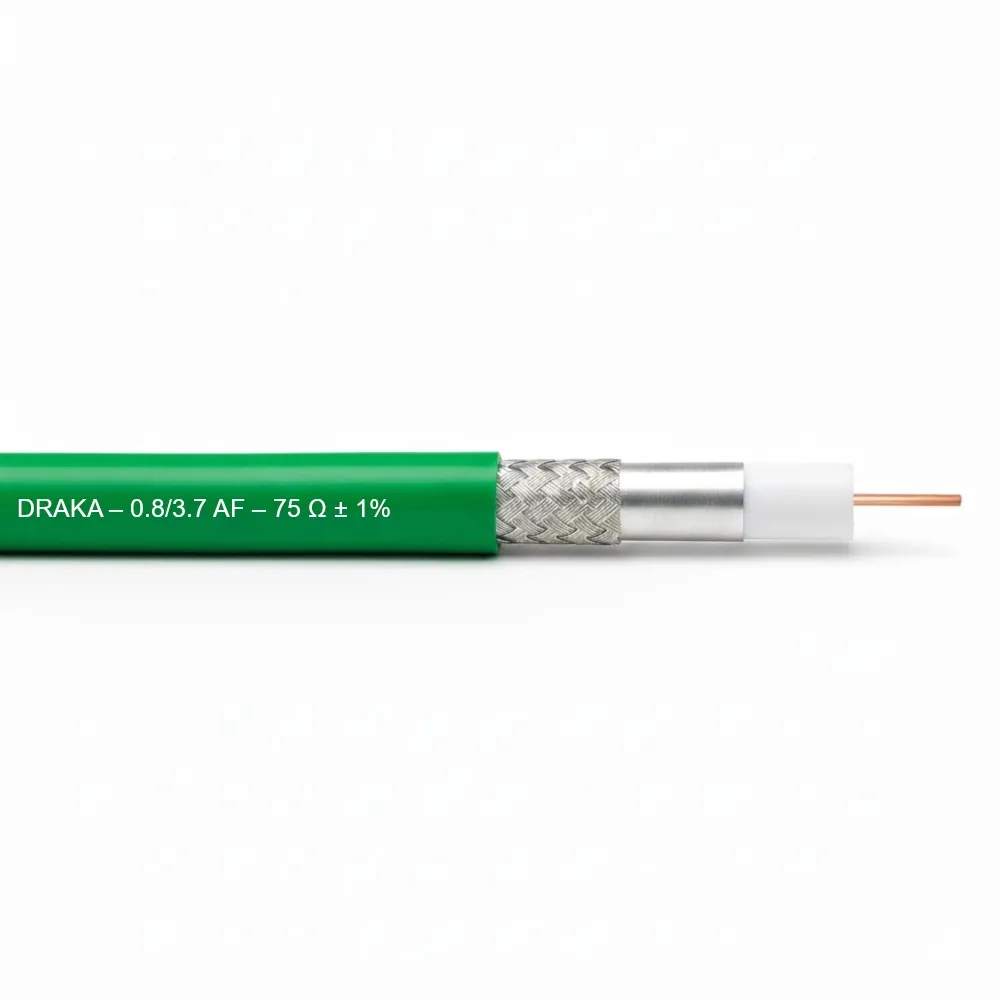

• Друк: DRAKA 0.8/3.7 AF 75 ± 1%

Сфера застосування:

Цей кабель оптимізований для передачі відеосигналу без втрат на середні та великі відстані. Він ідеально підходить для з'єднання камерних каналів, монтажних апаратних, відеомікшерів та серверів. Завдяки гнучкості та надійності, він широко застосовується в системній інтеграції медіакомплексів.

Технічна перевага

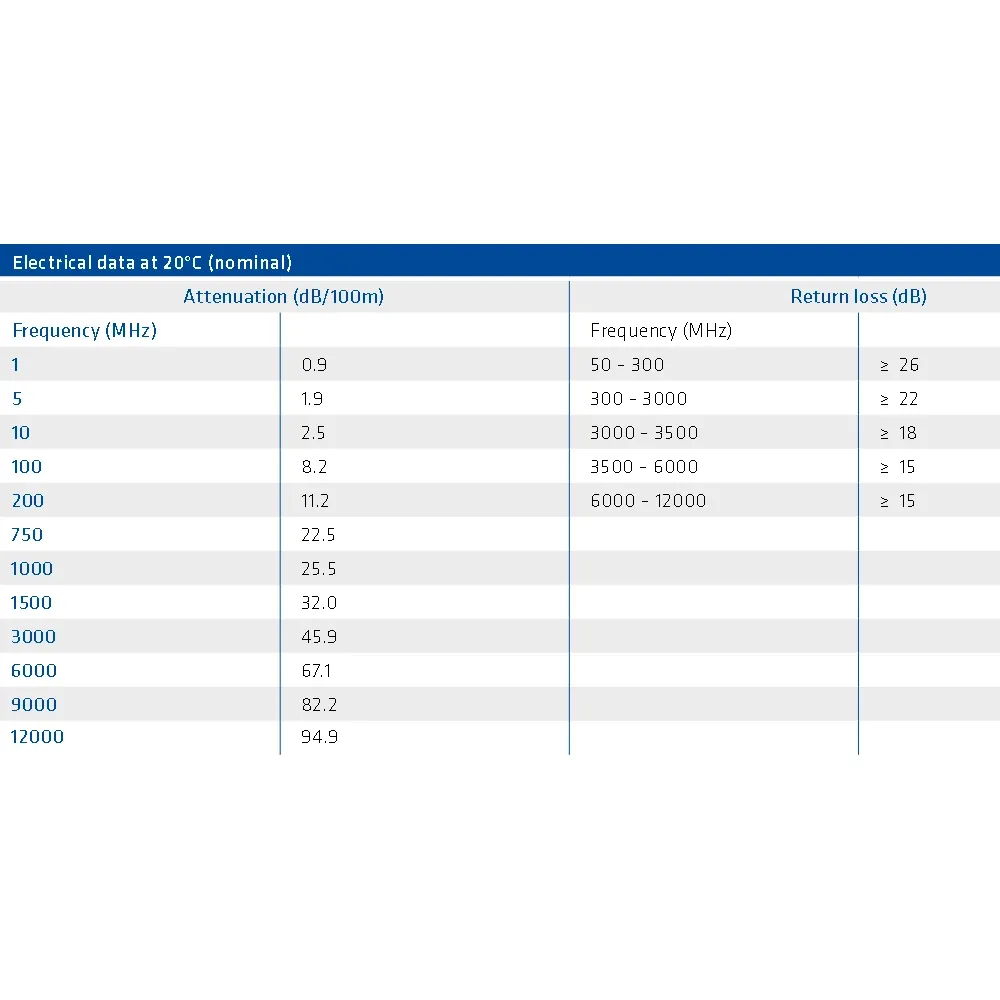

Кабель Draka серії AF має покращені показники зворотних втрат (Return Loss), що гарантує цілісність сигналу навіть при роботі на граничних частотах цифрового мовлення.

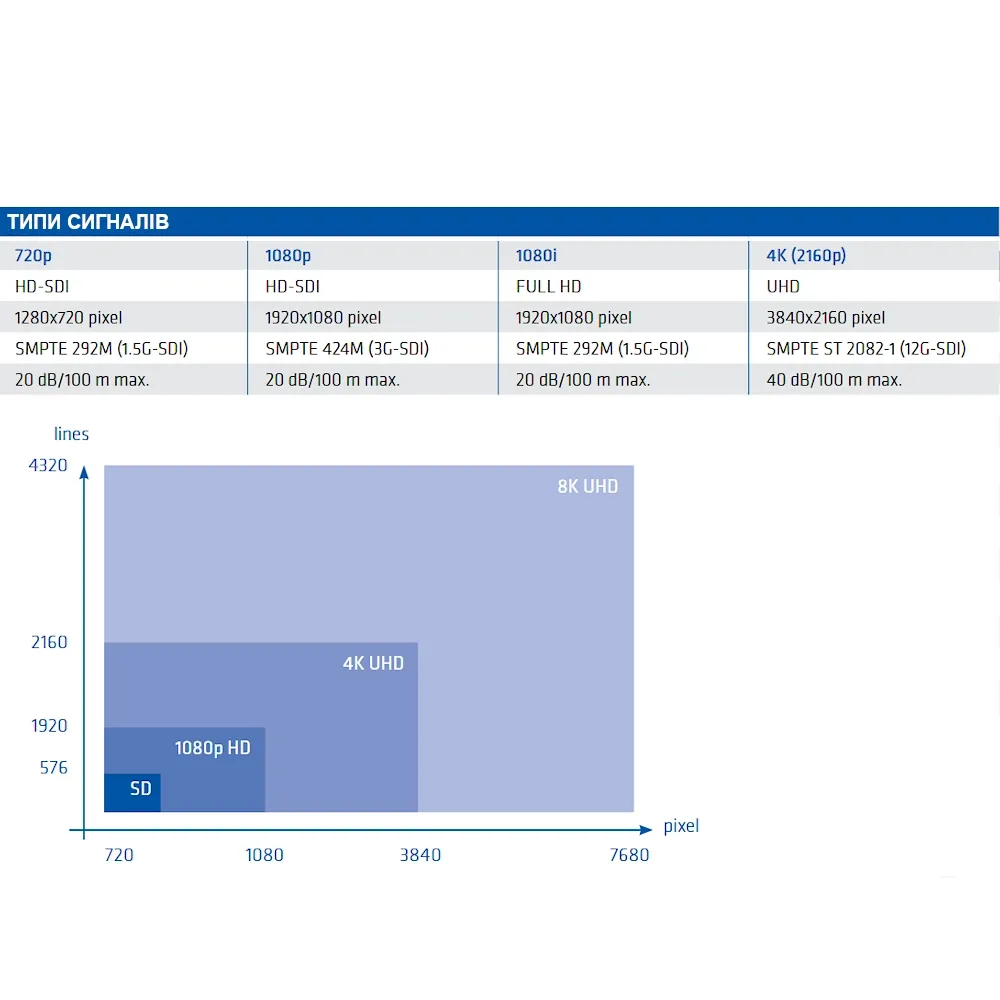

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 315 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 89 м
• 3G-SDI 1080p SMPTE 424M 3Gbit/s: 63 м
• 4K SMPTE ST 2082-1 12Gbit/s: 60 м

Сумісні роз'єми:

• Neutrik NBNC75BLP9, NBNC75BLP9X
• Canare BCP - A4F
• Belden 1505ABHD3

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC: ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
