Draka ULTRA HD PRO 100 UHD FRNC Відеокабель 75 Ом, колір зелений. Оболонка FRNC

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI, SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

Опис кабелю Draka ULTRA HD PRO 100 UHD (1.2/4.9 AF UHD)

Draka ULTRA HD PRO 100 UHD це коаксіальний кабель найвищого класу, спеціально оптимізований для передачі сигналів надвисокої чіткості 4K/UHD. Завдяки збільшеному перерізу центрального провідника та покращеним діелектричним властивостям, цей кабель забезпечує стабільну трансляцію за стандартами 12G-SDI на великі відстані, де звичайні кабелі втрачають стабільність сигналу.

Максимальна продуктивність для 12G-SDI

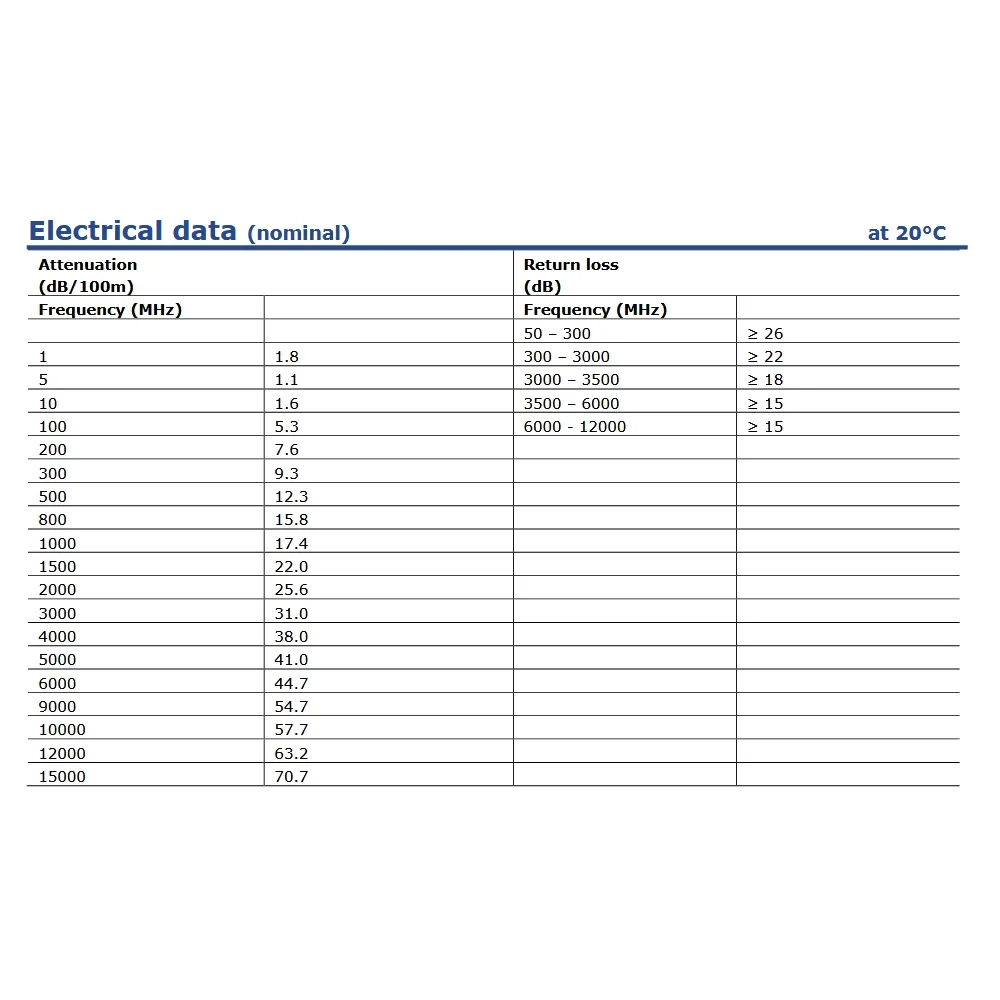

Цей кабель відповідає найсуворішим вимогам стандартів SMPTE ST 2082-1. Завдяки мінімальним зворотним втратам (Return Loss) у діапазоні до 12 ГГц, він дозволяє передавати 4K відео по одному лінку, що робить його ідеальним вибором для сучасних 12G-студій та ПТС.

Пожежна безпека та інсталяційні стандарти

Маркування FRNC (Flame Retardant Non-Corrosive) означає, що оболонка кабелю не підтримує горіння та не виділяє корозійних газів. Це робить його обов'язковим для використання в стаціонарних інсталяціях у громадських будівлях, де діють суворі норми пожежної безпеки.

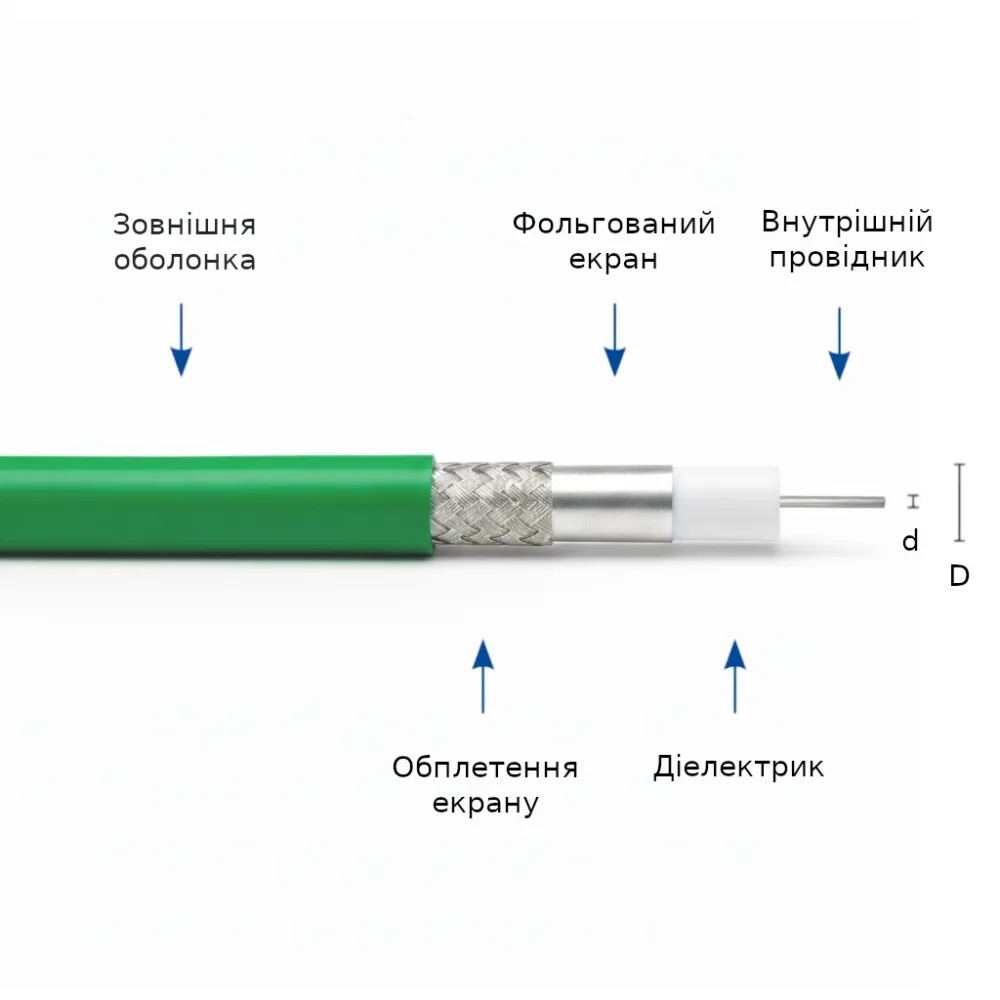

Конструкція та технічні переваги:

• Центральний провідник Цільна посріблена мідь (Bare Copper) діаметром 1.2 мм забезпечує найнижчий рівень загасання у своєму класі.

• Діелектрик Фізично спінений поліетилен діаметром 4.9 мм з покращеною структурою комірок для стабільного опору 75 Ом.

• Екранування Подвійний захист: алюмінієва фольга (Al-PET-Al) та щільна луджена мідна оплітка для захисту від перешкод, діаметр 5.7 мм
• Зовнішня оболонка Матеріал FRNC (не підтримує горіння, без диму), безпечний для внутрішніх інсталяцій. Зовнішній діаметр 7.0 мм.

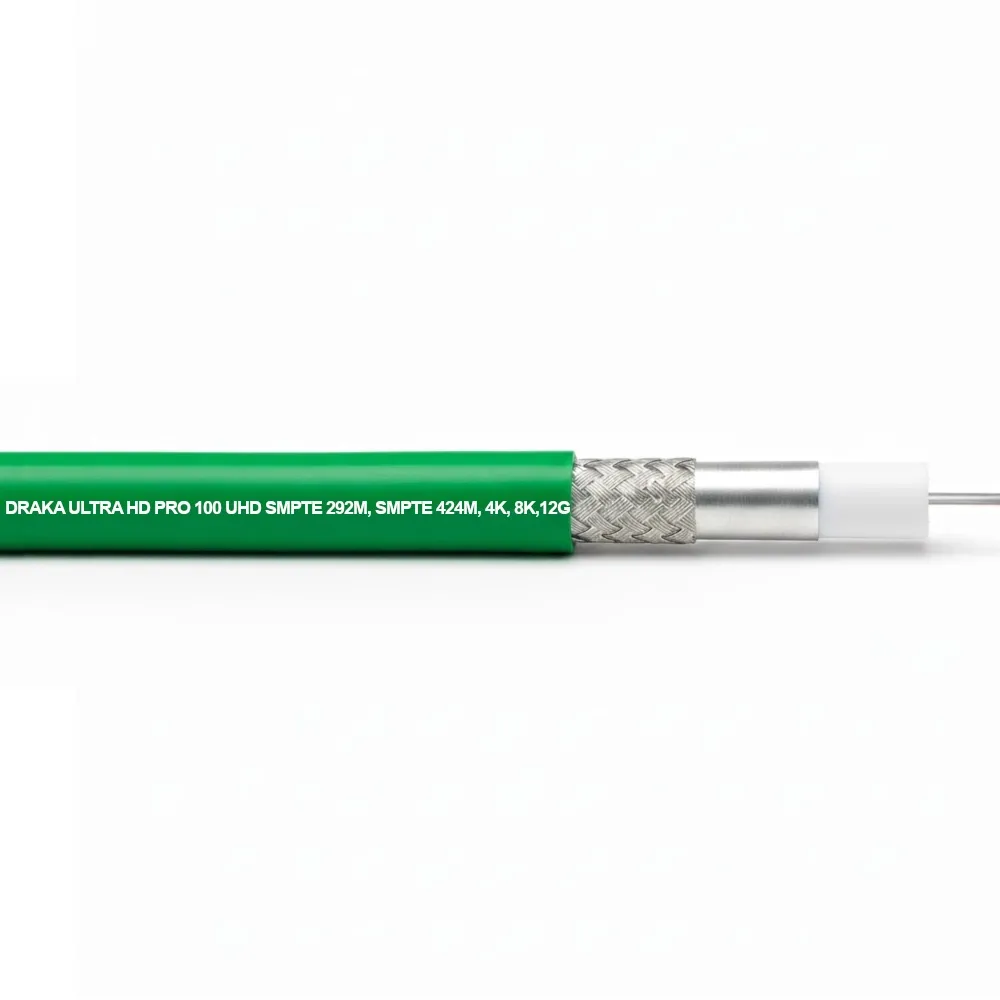

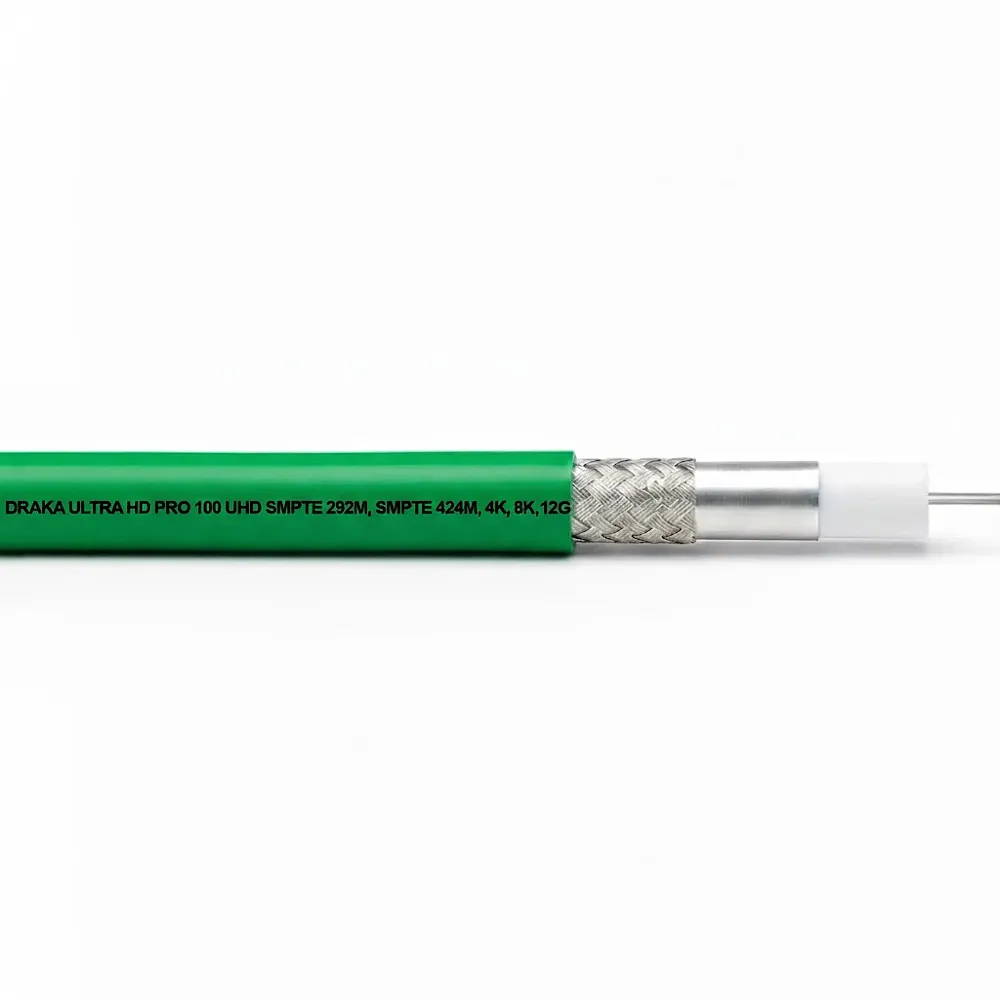

• Друк: DRAKA ULTRA HD PRO 100 UHD SMPTE 292M, SMPTE 424M, 4K, 8K,12G

Застосування

Draka ULTRA HD PRO 100 UHD рекомендований для стаціонарної прокладки у великих медіацентрах, монтажних кімнатах та інфраструктурних мережах 4K-мовлення. Завдяки оболонці FRNC, він відповідає вимогам пожежної безпеки IEC 60332-3-24

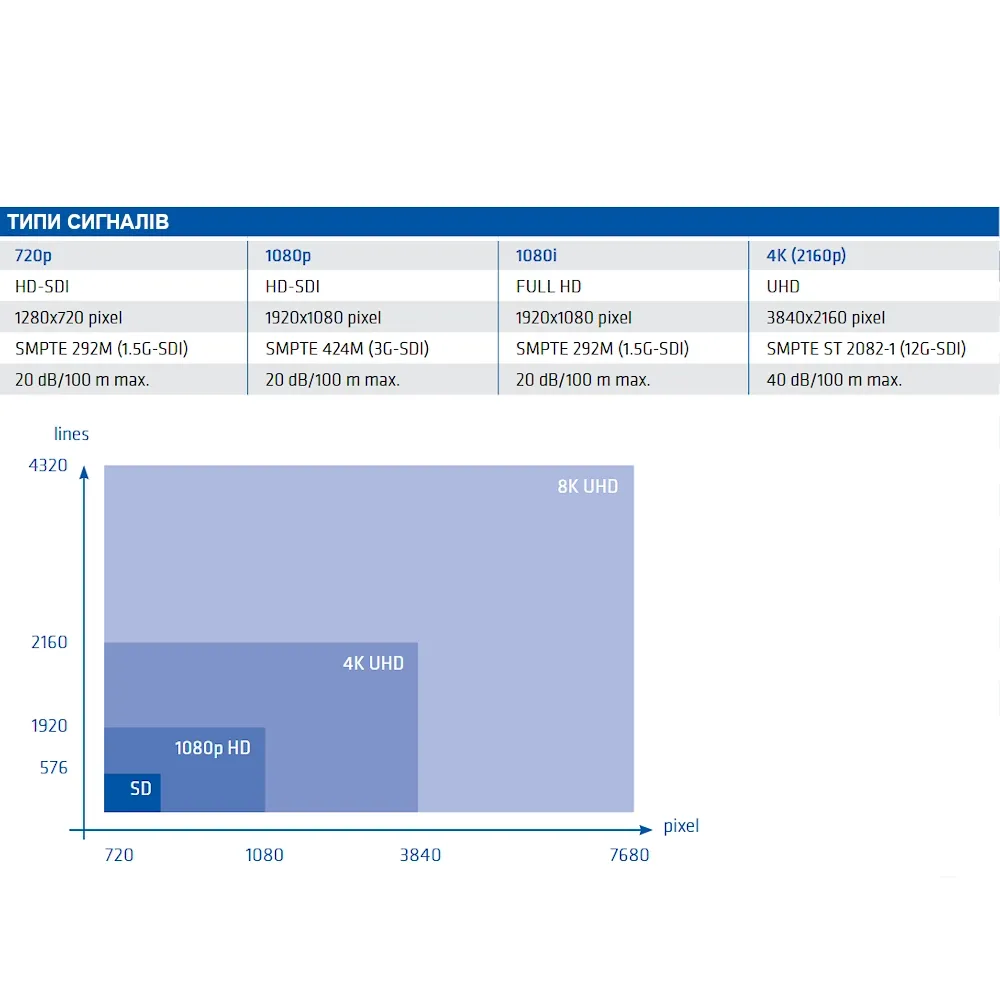

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 487 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 127 м
• 1080p SMPTE 424M 3Gbit/s: 91 м
• 4K 60p SMPTE ST 2082-1 12Gbit/s: 87 м

Сумісні роз'єми:

Neutrik NBNC75BXU13X

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC: ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
