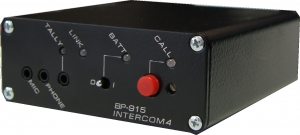

Беспроводный белтпак BP-915
Носимое устройство беспроводное связи белтпак BP-915 (915 указывает на частотный диапазон) предназначено для связи оператор-режиссер.
Устройство питается от аккумулятора (три аккумулятора ААА) и имеет на корпусе следующую светодиодную индикацию:
1.BATT - Индикация состояния батареи.
Сдвоенный светодиод красный – аккумулятор разряжен, зелёный – норма.
2. CALL - Индикация вызова оператора. Красный светодиод.
3. Индикация TALLY. Сдвоенный светодиод. Kрасный – программа, зелёный превью.
4. LINK - Индикация уровня беспроводного соединения. Сдвоенный светодиод (зеленый— уровень входного сигнала выше -97 dBm, красный - при уровне ниже -97 dBm). При уровне сигнала ниже -97 dBm связь может прерываться или полностью отсутствовать.
На передней панели белтпака расположены следующие разъемы элементы управления:
1. MIC – разъем minijack 3,5 для подключения микрофона гарнитуры;
2. Phone – выходной разъем minijack 3,5 для подключения наушников гарнитуры;
3. Tally – разъем minijack 3,5 сигнала Tally
4. RF – разъем для подключения антенны SMA Female
5. Тумблер включения питания
6. Кнопка вызова
На задней панели белтпака расположен разъем подключения внешнего источника постоянного тока 12В и отсек под аккумуляторы.
Устройство питается от аккумулятора (три аккумулятора ААА) и имеет на корпусе следующую светодиодную индикацию:
1.BATT - Индикация состояния батареи.
Сдвоенный светодиод красный – аккумулятор разряжен, зелёный – норма.
2. CALL - Индикация вызова оператора. Красный светодиод.
3. Индикация TALLY. Сдвоенный светодиод. Kрасный – программа, зелёный превью.
4. LINK - Индикация уровня беспроводного соединения. Сдвоенный светодиод (зеленый— уровень входного сигнала выше -97 dBm, красный - при уровне ниже -97 dBm). При уровне сигнала ниже -97 dBm связь может прерываться или полностью отсутствовать.
На передней панели белтпака расположены следующие разъемы элементы управления:
1. MIC – разъем minijack 3,5 для подключения микрофона гарнитуры;
2. Phone – выходной разъем minijack 3,5 для подключения наушников гарнитуры;
3. Tally – разъем minijack 3,5 сигнала Tally
4. RF – разъем для подключения антенны SMA Female
5. Тумблер включения питания
6. Кнопка вызова
На задней панели белтпака расположен разъем подключения внешнего источника постоянного тока 12В и отсек под аккумуляторы.
