Система связи, выполнена с учетом специфики телевизионного производства и ориентирована для применения в телевизионных студиях, для дуплексной связи режиссер – оператор, помощник режиссера, осветитель и т.п.
Система связи обеспечивает двустороннюю (дуплексную) связь, а также индикацию сигналов сигнализации и управления от камеры и к камере в том числе и TALLY. Применение цифровой обработки и беспроводной технологии передачи позволяет получить высокие параметры по отношению к помехам и совместить передачу звука и управляющей информации.
Особенностью системы является возможность работы, как в беспроводном варианте, так и использование для связи проводной локальной компьютерной сети.
Основные параметры системы:
Частотный диапазон
| 868, 915 Mhz, 2,4GHz |
| Радиочастотная схема | FHSS with TDMA |
| Модуляция | GFSK |
| Выходная мощность | 200mW |
| Чувствительность | -100 dBm for 10-5 BER |
| Дальность | до 1 км; типичная 150-300 метров |
| Аудио диапазон | 300Hz - 3.8KHz |
Базовый комплект системы состоит из режиссерской панели, точки доступа, до восьми носимых абонентских блоков связи (белтпаков). Белтпаки могут как проводные, так и беспроводные. При использовании видеомикшера система связи может обеспечить до восьми камер сигналом Tally.
Панель режиссера связана через Switcher по Ethernet линиям с проводными белтпаками и точкой доступа AP. Проводные белтпаки имеют встроенное пассивное PoE, что дает возможность запитывать белтпаки по Ethernet кабелю, исключая наличие отдельного блока питания для каждого белтпака.
Через точку доступа AP осуществляется связь режиссерской панели с беспроводными белтпаками.
Видеомикшер подключается, также как и режиссерская панель, через Switcher к точке доступа, которая обеспечивает передачу команд к устройствам Tally.

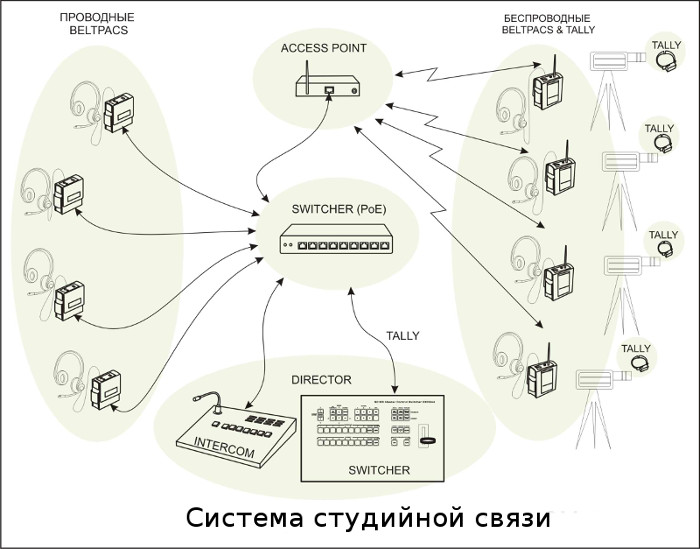

На рисунке отображена конфигурация связи для 4-х проводных, 4-х беспроводных белтпаков и 4-х устройств Tally с режиссерской панелью и видеомикшером.
Режимы работы системы:
1. Двухсторонняя связьВ этом режиме устанавливается дуплексная связь между режиссерской панелью и любым одним абонентом. Абонентом может быть проводной белтпак, беспроводный белтпак или другая режиссерская панель.
Для работы в этом режиме необходимо нажать на режиссерской панели кнопку абонента и удерживать ее. У вызываемого абонента загорается светодиод CALL или кнопка на панели. Абонент нажимает кнопку CALL для белтпаков, для панели кнопку на которую пришел вызов. Между режиссерской панелью и абонентом устанавливается дуплексный канал.
2. Односторонняя связьВ этом режиме устанавливается односторонняя связь от режиссерской панели к абонентам. Количество абонентов от одного до восьми. Абоненты могут слышать, но не могут отвечать.
Для работы в этом режиме на режиссерской панели надо, удерживая кнопку HOLD, выбрать кнопками абонентов с которыми необходимо установить связь. На режиссерской панели будут гореть кнопки абонентов с кем установлена связь. А также и у абонентов будет гореть индикация вызова.
В этом режиме абоненты будут только слышать панель, но не смогут ответить.
