Draka 0.41/1.9AF FRNC-C Відеокабель 75 Ом, інсталяційний, колір зелений. Оболонка FRNC-C

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI/SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

Мініатюрний коаксіальний кабель Draka 0.41/1.9 AF

це високотехнологічний мікро-коаксіальний кабель, розроблений для застосування в умовах надвисокої щільності монтажу. Завдяки своєму мініатюрному діаметру та винятковим характеристикам передачі сигналу, він є ідеальним вибором для внутрішньої комутації професійного відеообладнання та створення патч-кордів високої чіткості.

Максимальна компактність та гнучкість

Маючи зовнішній діаметр всього 3.1 мм, кабель Draka 0.41/1.9 AF дозволяє реалізувати складні схеми підключення у обмеженому просторі серверних стійок та мобільних станцій (ПТС). Його надзвичайна гнучкість мінімізує навантаження на роз'єми та полегшує організацію кабельних потоків.

Продуктивність у форматі HD

Незважаючи на компактні розміри, модель 0.41/1.9 AF забезпечує стабільну передачу цифрових сигналів за стандартами HD-SDI та 3G-SDI. Використання фізично спіненого діелектрика гарантує точний хвильовий опір 75 Ом та низький рівень загасання, що критично для підтримки цілісності даних у професійному мовленні.

Надійне екранування

Для захисту від зовнішніх перешкод кабель оснащений подвійним екраном, що поєднує алюмінієву фольгу та щільну мідну оплітку. Це забезпечує високу ефективність екранування навіть у насиченому електромагнітному середовищі сучасних апаратних залів.

Вогнестійкість FRNC-C:

FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.

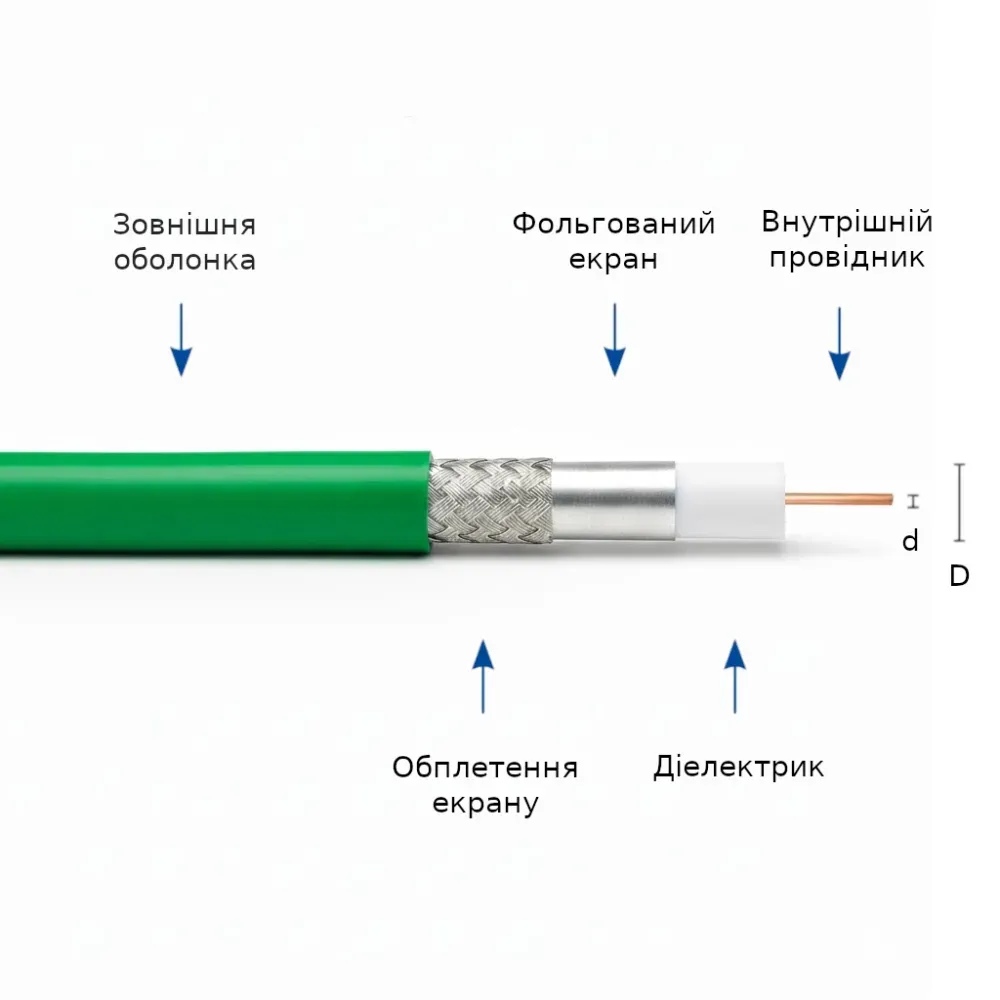

Конструкція:

• Внутрішній провідник: мідний дріт, голий, діаметр 0,41 мм
• Ізоляція: пінополіетилен, діаметр 1,9 мм
• Зовнішній провідник: фольга Al-PET-Al + мідна оплетка, луджена, діаметр 2,5 мм
• Оболонка: FRNC, діаметр 3,1 мм

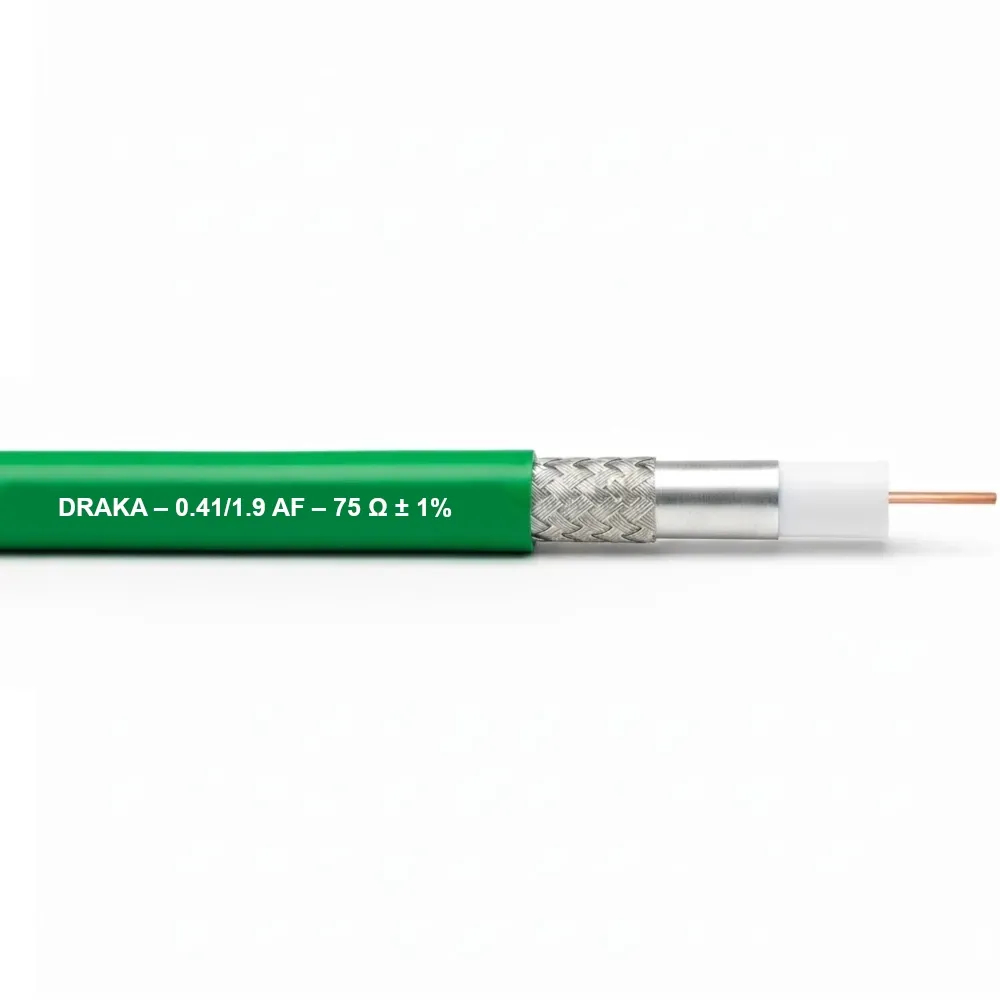

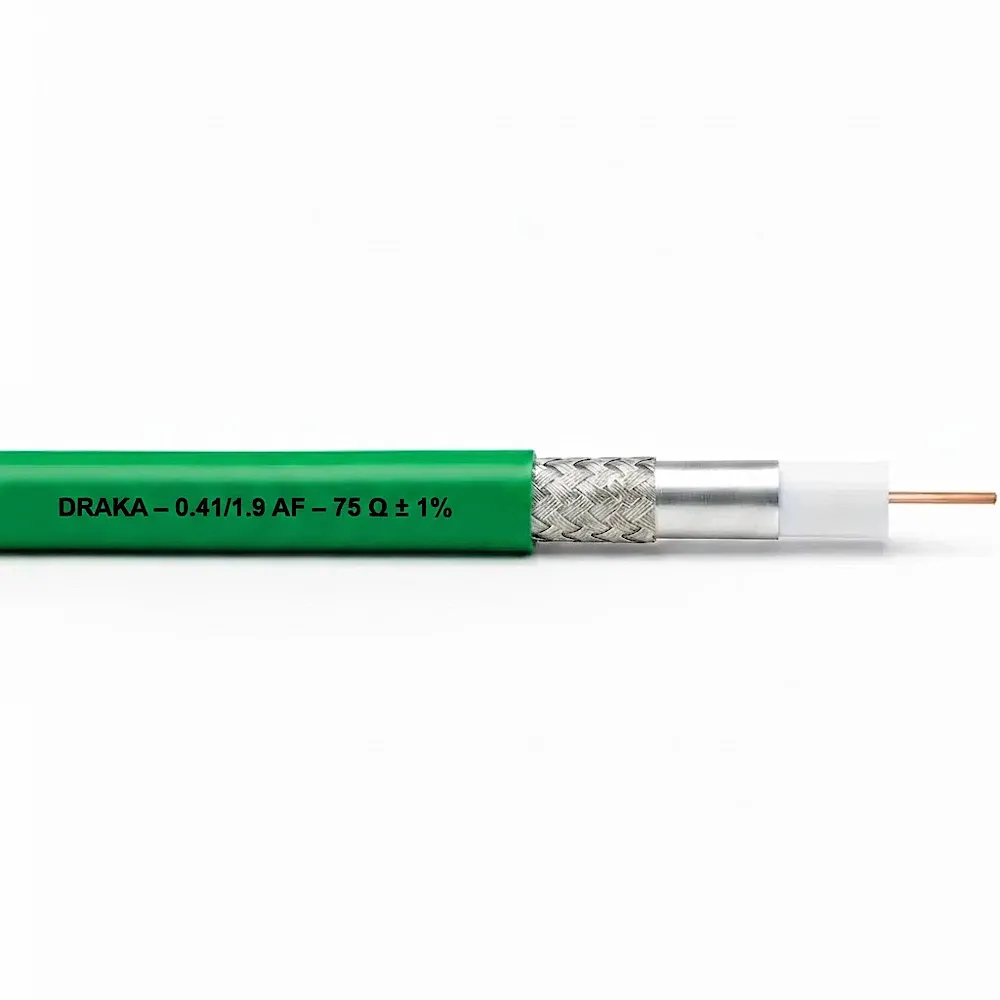

• Друк DRAKA 0,41/1,9 AF 75 ± 1%

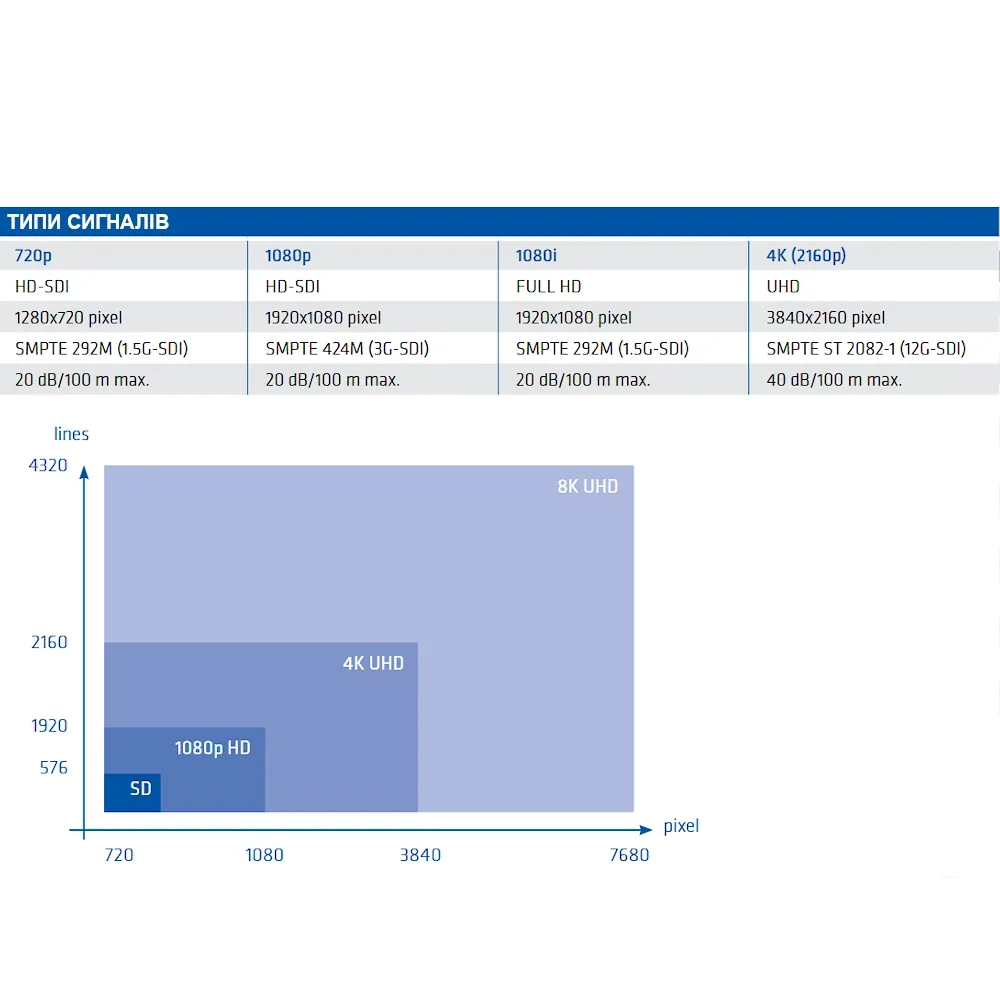

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 127 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 44 м
• 1080p SMPTE 424M 3Gbit/s: 33 м
• 4K 60p SMPTE ST 2082-1 12Gbit/s: 31 м

Сумісні роз'єми:

Neutrik NBTC75BNN5

Сфери застосування:

• Виготовлення професійних патч-кордів для відеопанелей.
• Внутрішній монтаж у відеомікшерах, серверах та камерах.
• Комутація в умовах обмеженого простору та високої щільності портів.
• Системи передачі сигналів високої чіткості на короткі та середні відстані.

Обираючи Draka 0.41/1.9 AF, ви отримуєте поєднання легендарної якості Prysmian Group та сучасних стандартів мініатюризації, що гарантує стабільну роботу вашої медіасистеми в будь-яких умовах.

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC: ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
