Draka 1.0/4.8AF PVC Відеокабель 75 Ом, інсталяційний, колір зелений. Оболока PVC.

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI, SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

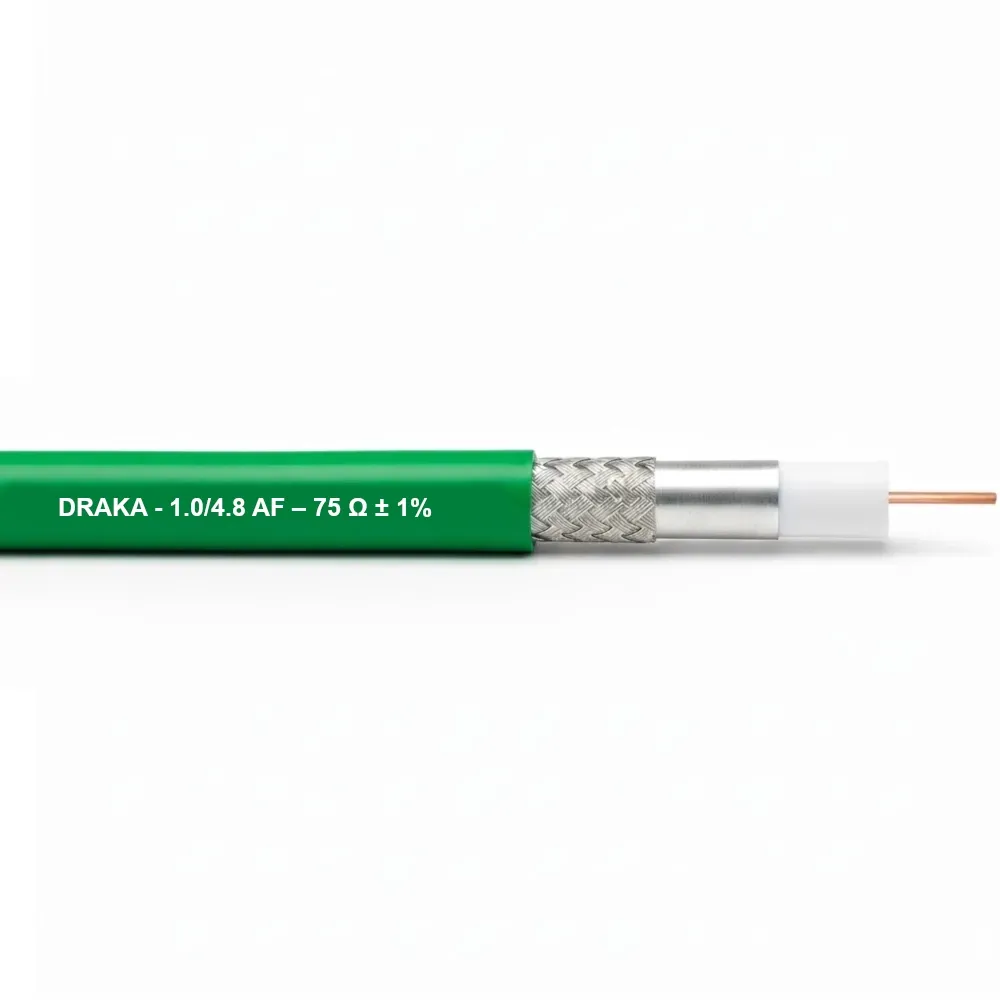

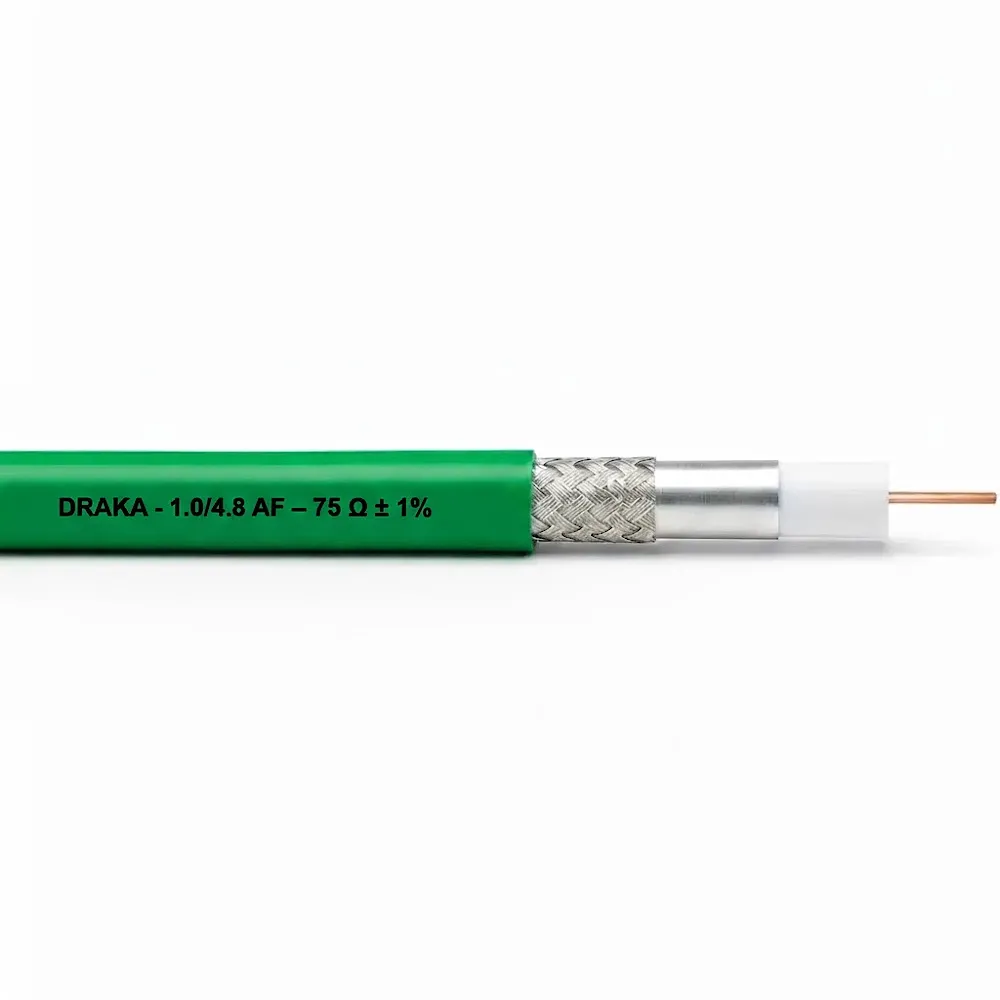

Професійний коаксіальний кабель Draka 1.0/4.8 AF

Draka 1.0/4.8 AF це високоефективний відеокабель, який є визнаним стандартом для побудови сучасної телевізійної інфраструктури. Завдяки збільшеному діаметру центрального провідника та вдосконаленому діелектрику, він забезпечує стабільну передачу сигналів високої чіткості на значні відстані, що робить його незамінним для професійних студій та апаратних комплексів.

Продуктивність рівня 3G-SDI та 4K UHD

Кабель оптимізований для роботи з цифровими сигналами форматів HD-SDI, 3G-SDI та підтримує передачу 4K (UHD) на середні дистанції. Стабільний хвильовий опір 75 Ом мінімізує цифрові помилки та джиттер, гарантуючи бездоганну якість зображення.

Технологічна перевага серії AF

Використання методу фізичного спінювання діелектрика (AF) запобігає проникненню вологи всередину кабелю та забезпечує незмінність його геометричних параметрів протягом усього терміну експлуатації. Це гарантує довговічність інсталяції та стабільність характеристик загасання навіть при інтенсивному використанні.

Надійний захист від перешкод

Подвійне екранування, що складається з алюмінієвої фольги та щільної мідної оплітки, забезпечує найвищий коефіцієнт екранування. Це критично важливо при прокладці кабелю у великих масивах, де необхідно виключити взаємний вплив сигналів та захистити трансляцію від зовнішніх електромагнітних завад.

Вогнестійкість PVC:

Не призначений для стаціонарної прокладки у будівництві.

Сфери застосування:

• Магістральні лінії зв'язку в телевізійних центрах.
• Комутація обладнання в апаратних залах та студіях мовлення.
• Інфраструктура мобільних телевізійних станцій (ПТС).
• Передача відеосигналів 4K/UHD у професійних AV-інсталяціях.

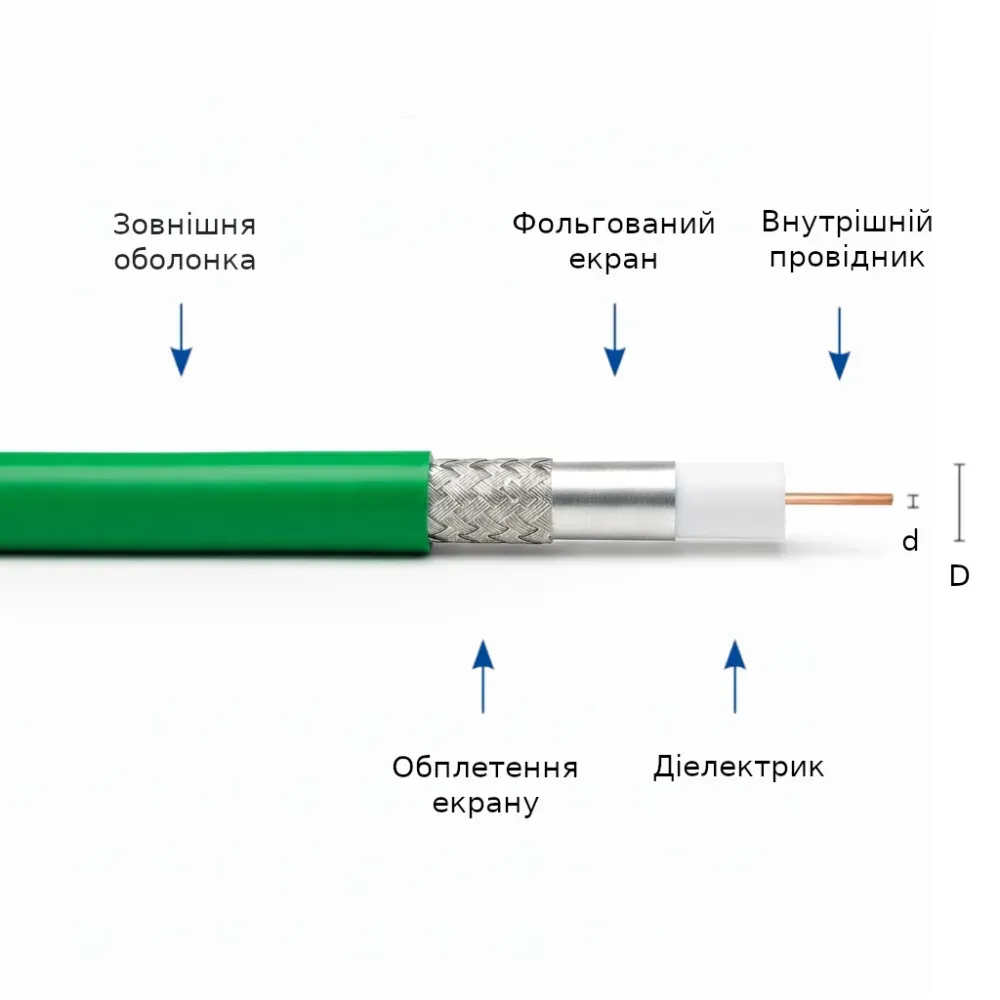

Конструкція:

• Внутрішній провідник: суцільний мідний дріт, голий, діаметр 1,0 мм
• Ізоляція: пінополіетилен, діаметр 4,8 мм
• Зовнішній провідник: Al-PET-Al-фольга під лудженою мідною опліткою, діаметр 5,6 мм
• Оболонка: PVC, діаметр 7,0 мм, зелений RAL 6018; синій RAL 5015; білий RAL 9010
• Друк: DRAKA - 1,0/4,8 AF 75 ± 1%

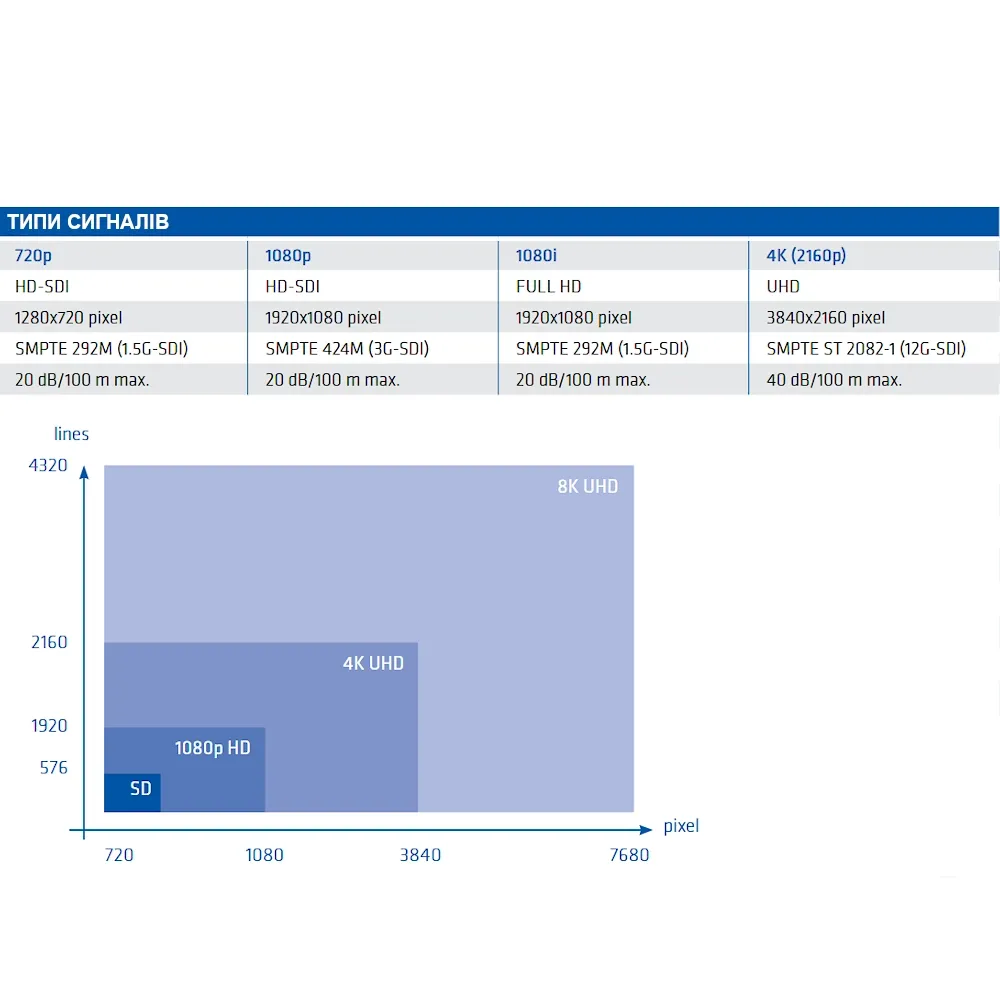

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 386 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 109 м
• 1080p SMPTE 424M 3Gbit/s: 75 м
• 4K 60p SMPTE ST 2082-1 12Gbit/s: 70 м

Сумісні роз'єми:

• Neutrik NBNC75BTU11, NBNC75BTU11X
• Canare BCP-B53, BCP-D53
• Belden 1694ABHD1

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC:ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
