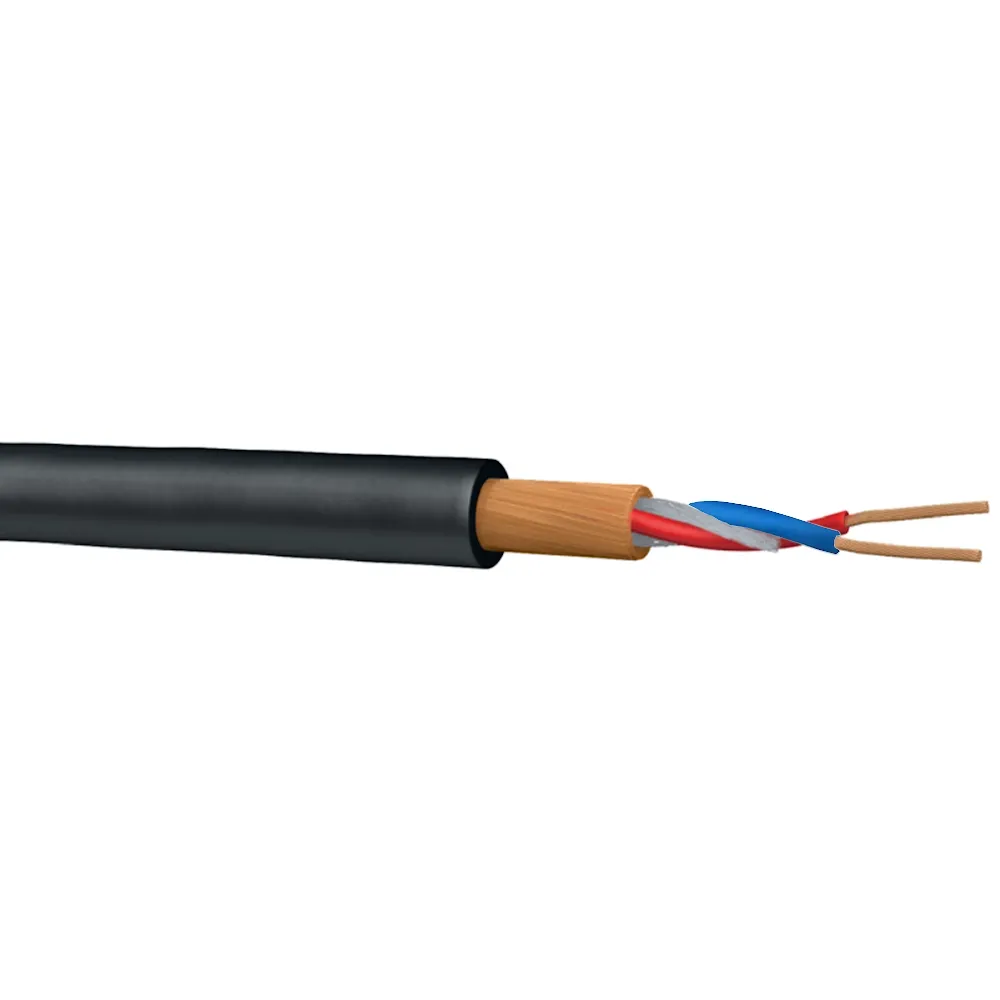

Draka Micro 22 Мікрофонний кабель

Застосування:
Аудіокабель використовуєтся в професійних системах мовлення для передачі аналогових аудіосигналів.
Не призначені для стаціонарного прокладання в будівельних роботах.

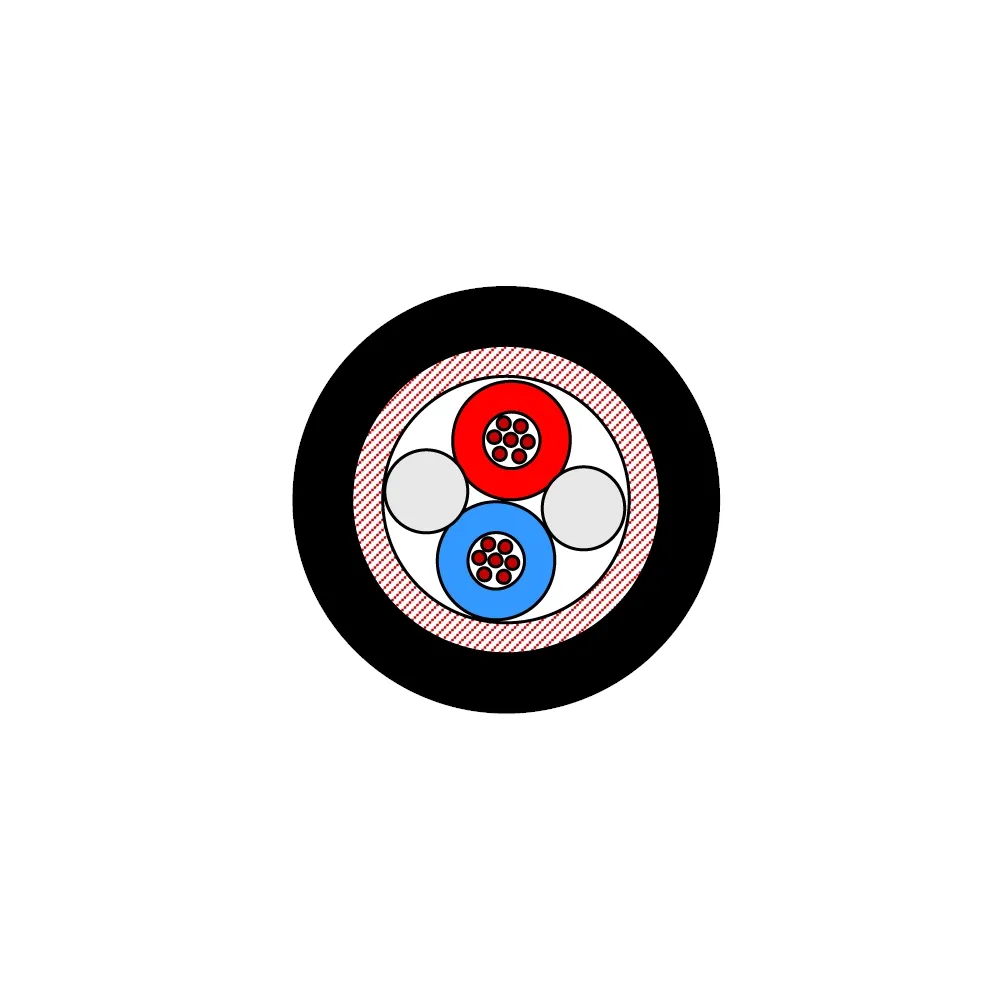

Конструкція:

• Провід: багатожильні мідні дроти, голий 28 x 0,10 мм, діаметр 0,61 мм
• Ізоляція: ПВХ, діаметр 1,2 мм ± 0,05 мм
• Колір жили: синій, червоний
• Парна скручування: 2 жили та два бавовняні наповнювачі
• Екран: парні спіральні мідні дроти, голий, діаметр 2,6 мм
• Оболонка: ПВХ/гума, діаметр 6,0 мм ± 0,2 мм, матово-чорний RAL 9005, червоний RAL 3000 або синій RAL 5013
• Друк: DRAKA MICRO 22 + номер партії + маркування метражу

Механічні властивості при 20°C:

• Мінімальний радіус вигину
  • без навантаження 4 x D (D= зовнішній діаметр)
  • з навантаженням 8 x D (D= зовнішній діаметр)
• Діапазон температур
  • мобільне використання від -5°C до +50°C
  • стаціонарне використання від -30°C до +70°C

Електричні властивості при 20 °C:

• Опір постійному струму: 90 Ом/км
• Взаємна ємність (1 кГц, номінальна)
  • жила/жила: 135 пФ/м
  • жила/екран: 230 пФ/м
• Опір ізоляції при 20 °C ± 5 °C, 500 В постійного струму: 200 МОм x км
• Випробувальна напруга змінного струму (50 Гц; 1 хв)
  • жила/жила: 0,5 кВ (середньоквадратичне значення)
  • жила/екран: 1,0 кВ (середньоквадратичне значення)
