Draka ULTRA HD PRO 150 UHD FRNC (2.25/9.7 AF) Відеокабель 75 Ом, колір зелений. Оболонка FRNC

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI, SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

Опис кабелю Draka ULTRA HD PRO 150 UHD (Flex-версія)

Draka ULTRA HD PRO 150 UHD це спеціалізований коаксіальний кабель преміум-сегмента, призначений для найскладніших умов експлуатації в телевізійному мовленні. Завдяки унікальній багатожильній конструкції та посрібленню провідника, він поєднує в собі виняткову гнучкість з можливістю передачі сигналів 4K/UHD (12G-SDI) на екстремальні відстані.

Посріблений багатожильний провідник

Використання семи посріблених мідних дротів (7 х 0.75 мм) забезпечує ідеальну провідність на високих частотах (Skin-effect) та робить кабель стійким до багаторазових вигинів. Це робить його найкращим вибором для мобільних станцій та розгортання тимчасових ліній на стадіонах.

Особливості застосування

Завдяки великому діаметру діелектрика (9.7 мм) та загальному діаметру 12.7 мм, цей кабель демонструє наднизьке загасання сигналу, що критично для стандартів 6G та 12G-SDI. Посріблений шар на провідниках мінімізує цифрові помилки (jitter) при передачі 4K-відео, гарантуючи чистоту сигналу навіть у насиченому електромагнітному середовищі.

Увага для інсталяторів

Через значний зовнішній діаметр (12.7 мм) даний кабель потребує використання спеціальних роз'ємів BNC великого розміру. Рекомендується перевіряти сумісність кабельних затискачів та інструменту для обтискання перед монтажем.

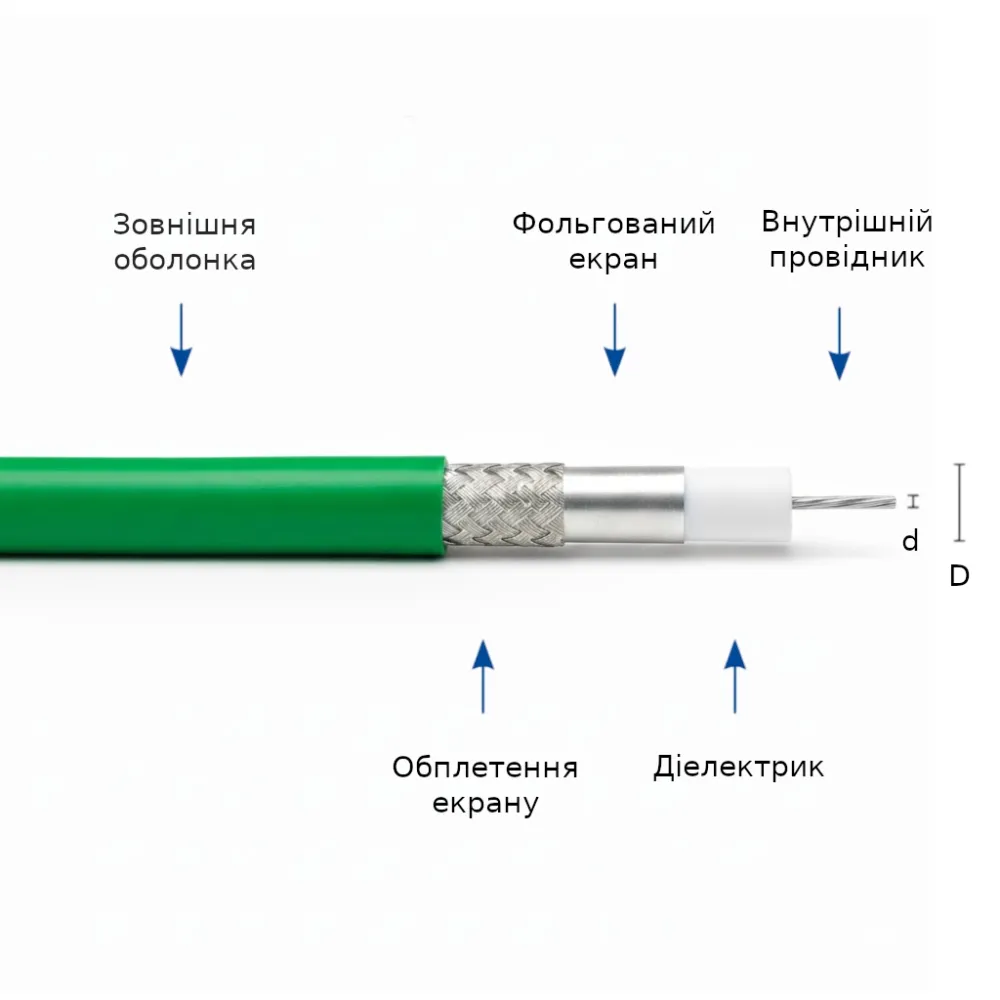

Конструкція:

• Внутрішній провідник: багатожильні мідні дроти, посріблені, діаметр 7x 0,75 мм (2,25 мм)
• Ізоляція: спінений поліетилен (PE), діаметр 9,7 мм
• Зовнішній провідник: Фольга Al-PET-Al під лудженою мідною опліткою
• Оболонка: PVC or FRNC, зелений RAL 6018, діаметр 12,7 мм

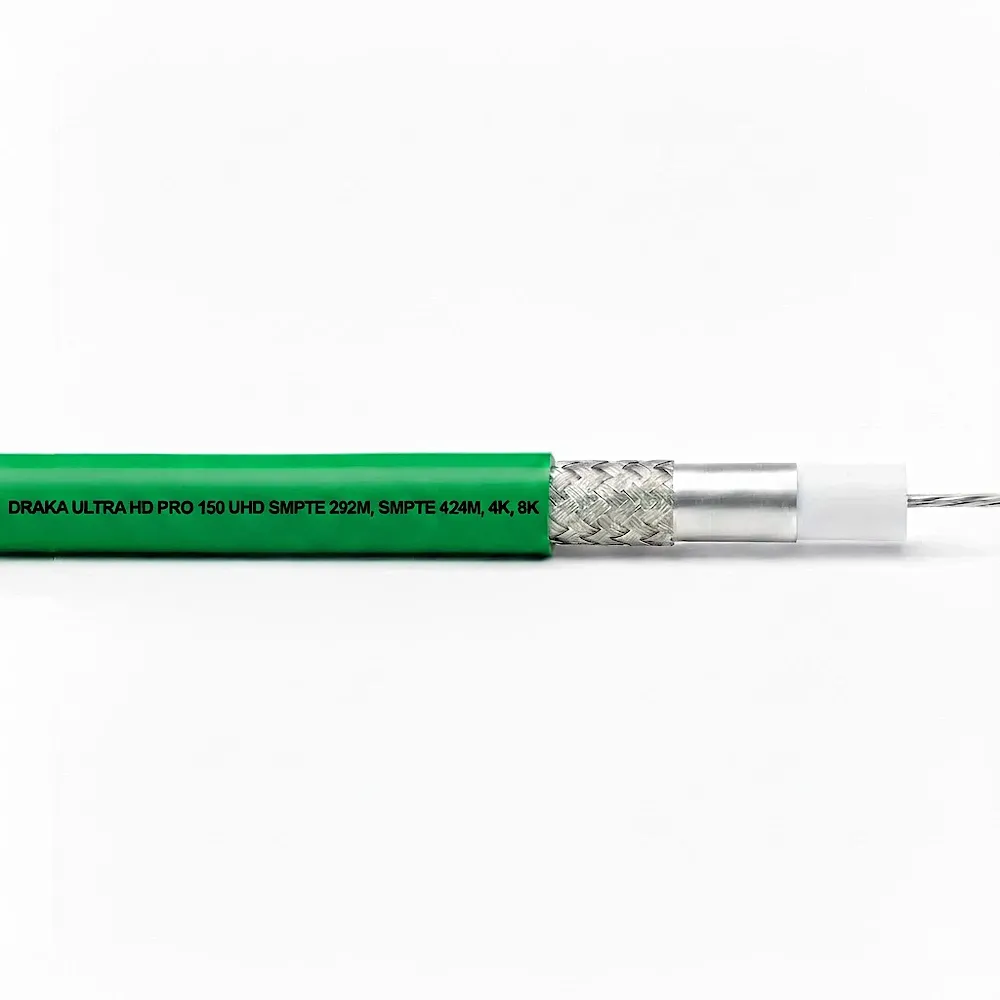

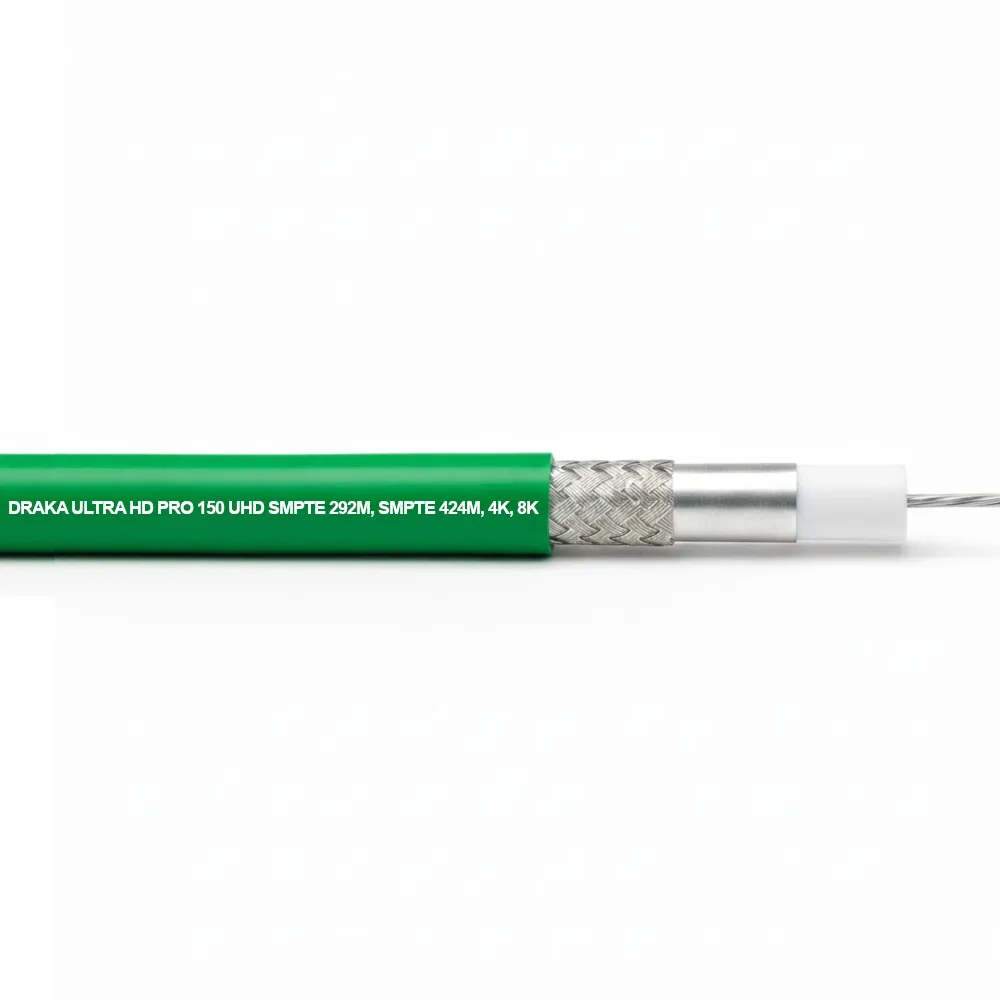

• Друк: DRAKA ULTRA HD PRO 150 UHD SMPTE 292M, SMPTE 424M, 4K, 8K

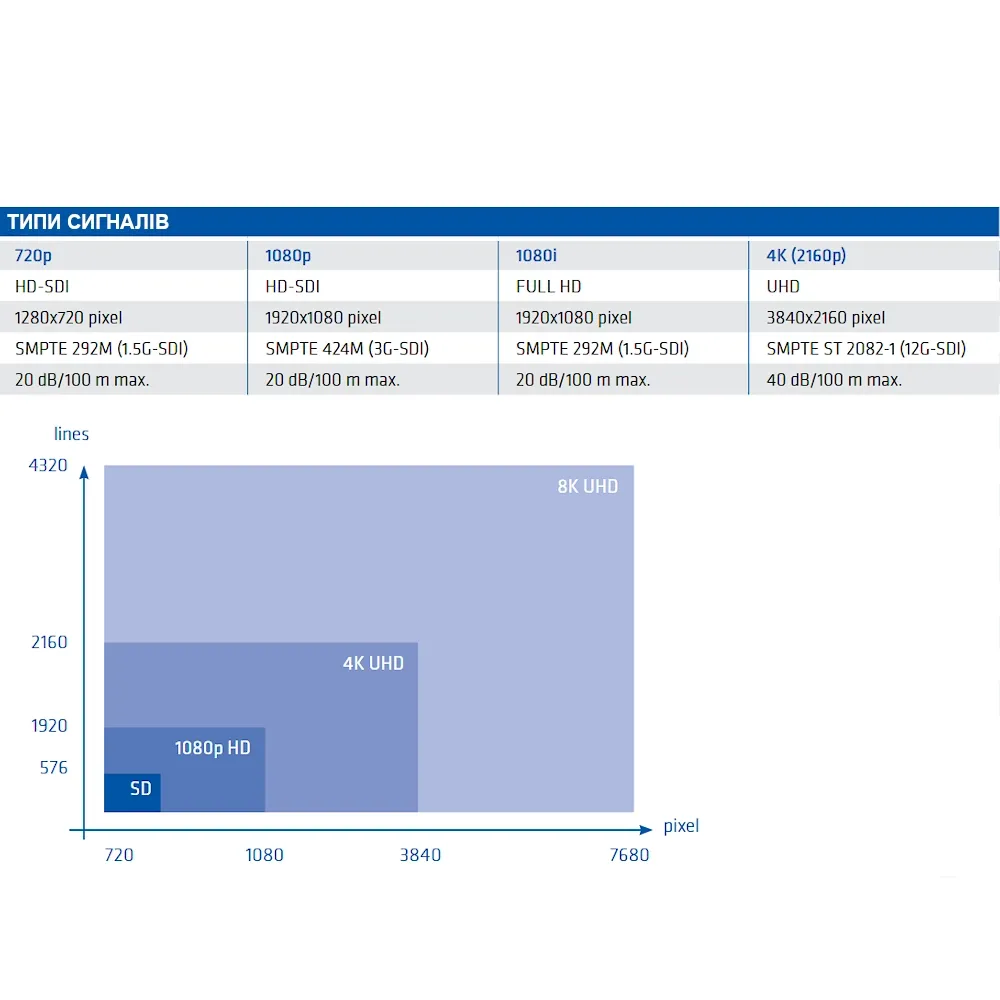

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 744 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 210 м
• 1080p SMPTE 424M 3Gbit/s: 144 м
• 4K 60 SMPTE ST 2081 12Gbit/s: 141 м

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC: ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
