Draka ULTRA HD PRO 50 UHD Відеокабель 75 Ом, інсталяційний, колір зелений.

Оболонка FRNC

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI, SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

Опис кабелю Draka ULTRA HD PRO 50 UHD (0.7/2.9 AF UHD)

Draka ULTRA HD PRO 50 UHD це високоефективний коаксіальний кабель преміумкласу, оптимізований для передачі цифрових відеосигналів у форматах 4K/UHD. Завдяки суворому дотриманню допусків при виробництві, цей кабель забезпечує стабільну передачу даних на високих частотах, що критично важливо для стандартів 12G-SDI.

Стандарт Ultra High Definition (UHD)

На відміну від звичайних SDI кабелів, серія ULTRA HD PRO спеціально протестована на відповідність вимогам SMPTE ST 2082-1. Це гарантує мінімальні зворотні втрати (Return Loss) на частотах до 12 ГГц, що необхідно для безпомилкової трансляції відео у форматі 4K без затримок та втрати кадрів.

Конструктивні особливості та матеріали

Кабель має структуру 0.7/2.9 AF, де центральний провідник діаметром 0.7 мм виготовлений з чистої міді. Високоякісна фізично спінена діелектрична ізоляція забезпечує низьку ємність та відмінні показники загасання сигналу. Подвійне екранування (фольга та мідне обплетення) надійно захищає сигнал від електромагнітних перешкод у насиченому студійному середовищі.

Професійне застосування

Завдяки своїй тонкій та гнучкій конструкції (зовнішній діаметр близько 4.5 мм), цей кабель ідеально підходить для внутрішньої розводки в телевізійних апаратних, комутаційних панелях та мобільних телестудіях (ПТС), де простір обмежений, але вимоги до якості сигналу залишаються найвищими.

Вогнестійкість та надійність

Зовнішня оболонка кабелю виготовлена з матеріалів, що не підтримують горіння FRNC, що робить його безпечним для стаціонарних інсталяцій у громадських будівлях та студійних комплексах відповідно до сучасних стандартів пожежної безпеки.

Переваги Draka ULTRA HD PRO 50:

• Повна підтримка інтерфейсів 3G, 6G та 12G-SDI.
• Мінімальна вага та діаметр при збереженні характеристик передачі на великі відстані.
• Відповідність міжнародним стандартам якості Prysmian Group.
• Стабільний хвильовий опір 75 Ом для запобігання віддзеркаленню сигналу.

Кабель Draka ULTRA HD PRO 50 UHD це вибір професіоналів, яким потрібна гарантована смуга пропускання для найсучасніших форматів мовлення.

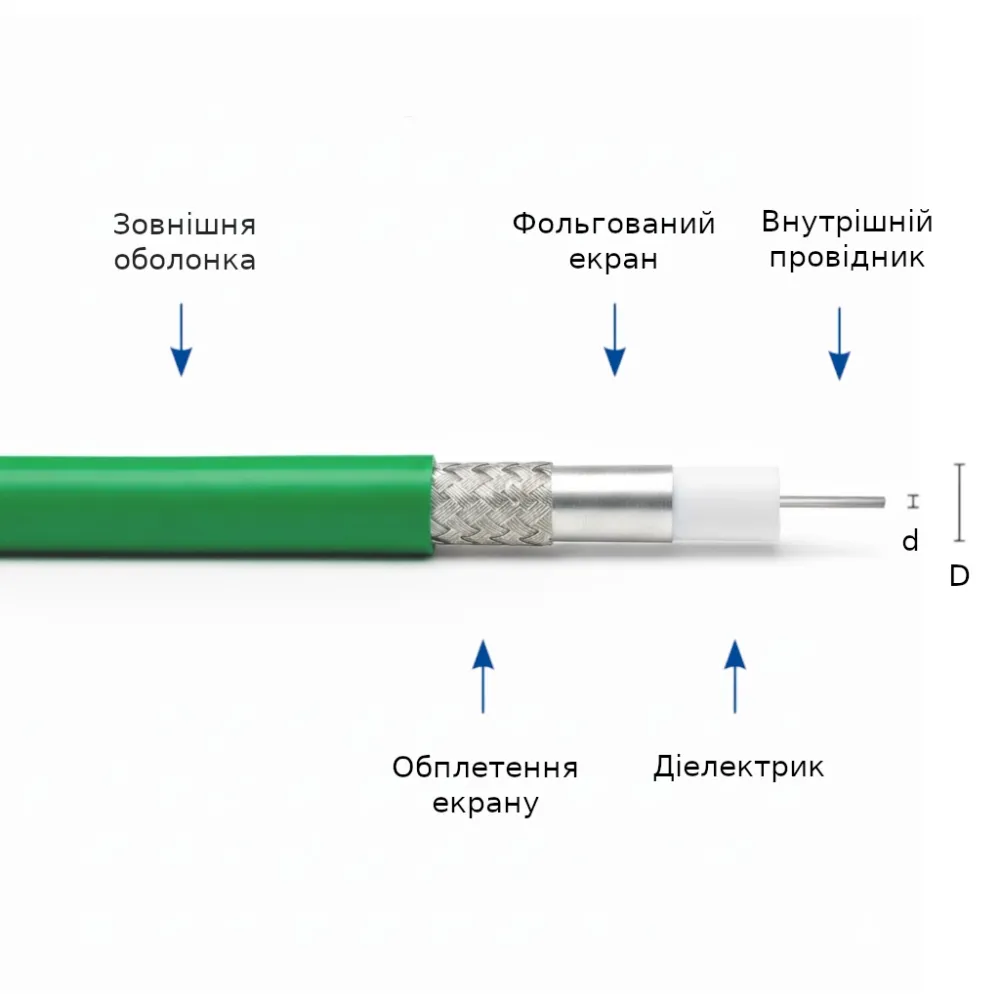

Конструкція:

• Внутрішній провідник: одножильний мідний, посріблений провідник, діаметр 0,7 мм
• Ізоляція: спінений поліетилен (PE), діаметр 2,9 мм
• Зовнішній провідник: Фольга Al-PET-Al під лудженою мідною опліткою, діаметр 3,5 мм
• Оболонка: FRNC, зелений, RAL 6018, діаметр 4,5 мм

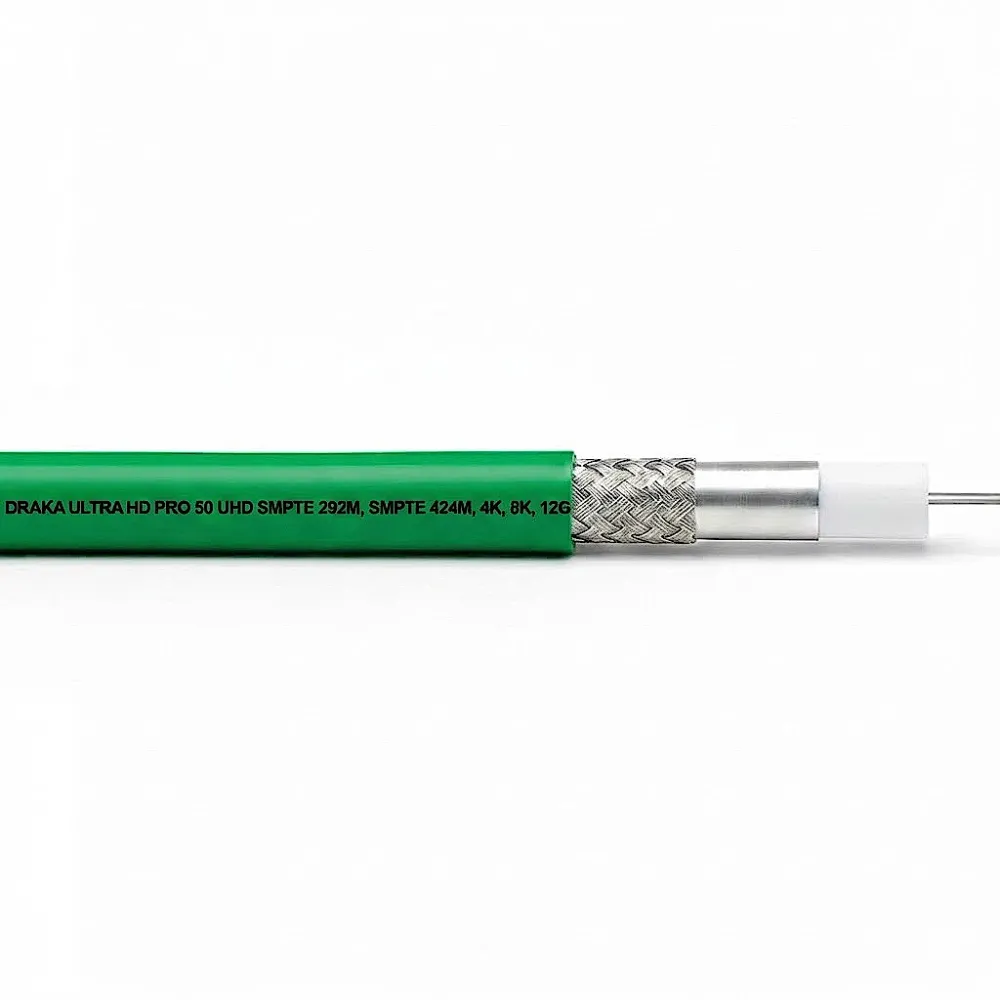

• Друк: DRAKA ULTRA HD PRO 50 UHD SMPTE 292M, SMPTE 424M, 4K, 8K,12G

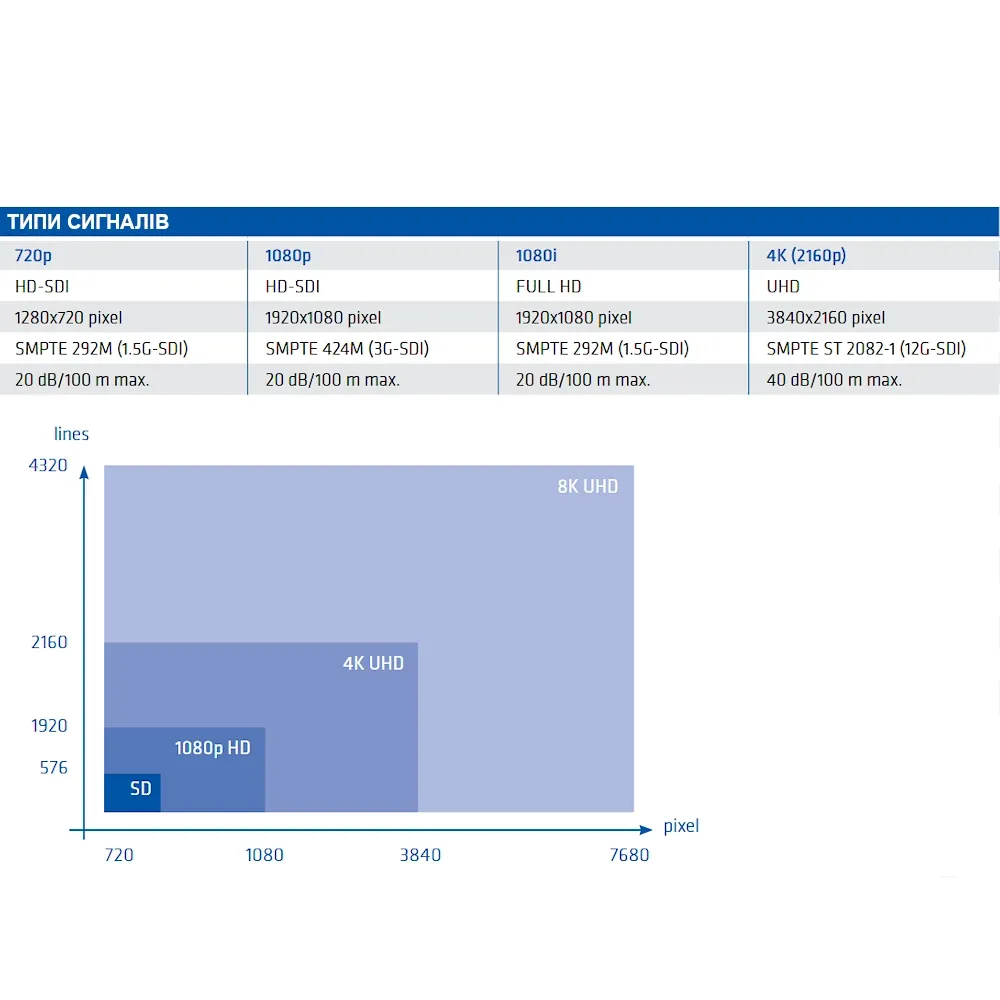

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 258 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 74 м
• 1080p SMPTE 424M 3Gbit/s: 50 м
• 4K 60p SMPTE ST 2082-1 12Gbit/s: 49 м

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC: ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
