Draka 0.8L/3.7Dz PVC/RUBBER Патч-Відеокабель 75 Ом, колір чорний. Оболонка PVC

Для аналогових та цифрових відеосигналів (композитний, компонентний, SDI, SDV, SDTI, HDTV, 4K, SMPTE 259M, SMPTE 292M, SMPTE 424M, SMPTE ST 2082-1)

Цифровий коаксіальний кабель Draka 0.8/3.7 DZ

Draka 0.8/3.7 DZ це професійне рішення від Prysmian Group, спеціально розроблене для забезпечення бездоганної передачі цифрових відеосигналів у форматах HD-SDI та 3G-SDI. Завдяки поєднанню передових технологій виробництва та суворого контролю якості, цей кабель став галузевим стандартом для стаціонарних інсталяцій у телевізійних студіях та апаратних комплексах.

Виняткова цілісність сигналу

Завдяки стабільному хвильовому опору 75 Ом та використанню фізично спіненого діелектрика, кабель Draka 0.8/3.7 DZ мінімізує зворотні втрати (Return Loss). Це гарантує стабільну трансляцію сигналу без джиттера навіть на значних відстанях, що є критичним для сучасного цифрового мовлення.

Подвійне екранування для складних умов

Маркування DZ свідчить про посилену систему екранування. Поєднання алюмінієвої фольги та щільної мідної оплітки забезпечує найвищий рівень захисту від електромагнітних завад (EMI). Це дозволяє прокладати кабель у насичених обладнанням лотках та шахтах без ризику виникнення перехресних перешкод.

Оптимізовано для монтажу

Незважаючи на потужний захист, кабель зберігає необхідну гнучкість для зручної прокладки в кабельних каналах. Зовнішня оболонка стійка до механічних впливів та старіння, що робить Draka 0.8/3.7 DZ ідеальним вибором для довгострокових інфраструктурних проектів.

Сфера застосування:

Цей кабель є універсальним інструментом для системної інтеграції. Він однаково ефективно працює при з'єднанні відеомікшерів, камерних каналів, серверів та моніторів. Висока якість мідного провідника забезпечує низьке загасання, дозволяючи реалізовувати складні схеми комутації без використання додаткових підсилювачів.

Обираючи Draka 0.8/3.7 DZ, ви інвестуєте в надійність своєї медіаінфраструктури, забезпечуючи найвищу якість зображення для вашого глядача.

Вогнестійкість:

PVC: Не призначений для стаціонарної прокладки у будівництві.

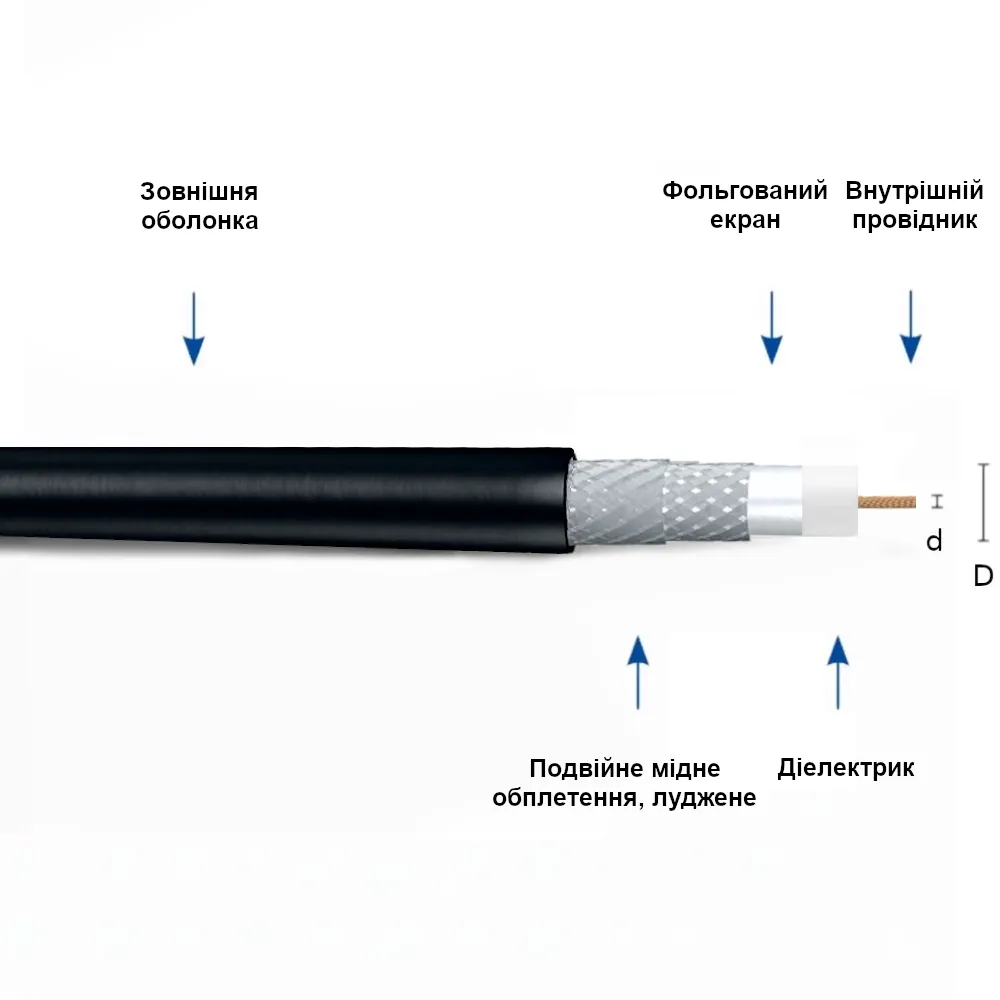

Конструкція:

Внутрішній провідник: багатожильний мідний дріт, діаметр 0,8 мм

Ізоляція: пінополіетилен, діаметр 3,7 мм

Зовнішній провідник: 2 x мідне обплетення, луджене, 4,6 мм

Оболонка: DMC FLEX PVC діаметр 6,0 мм, чорний RAL 9005

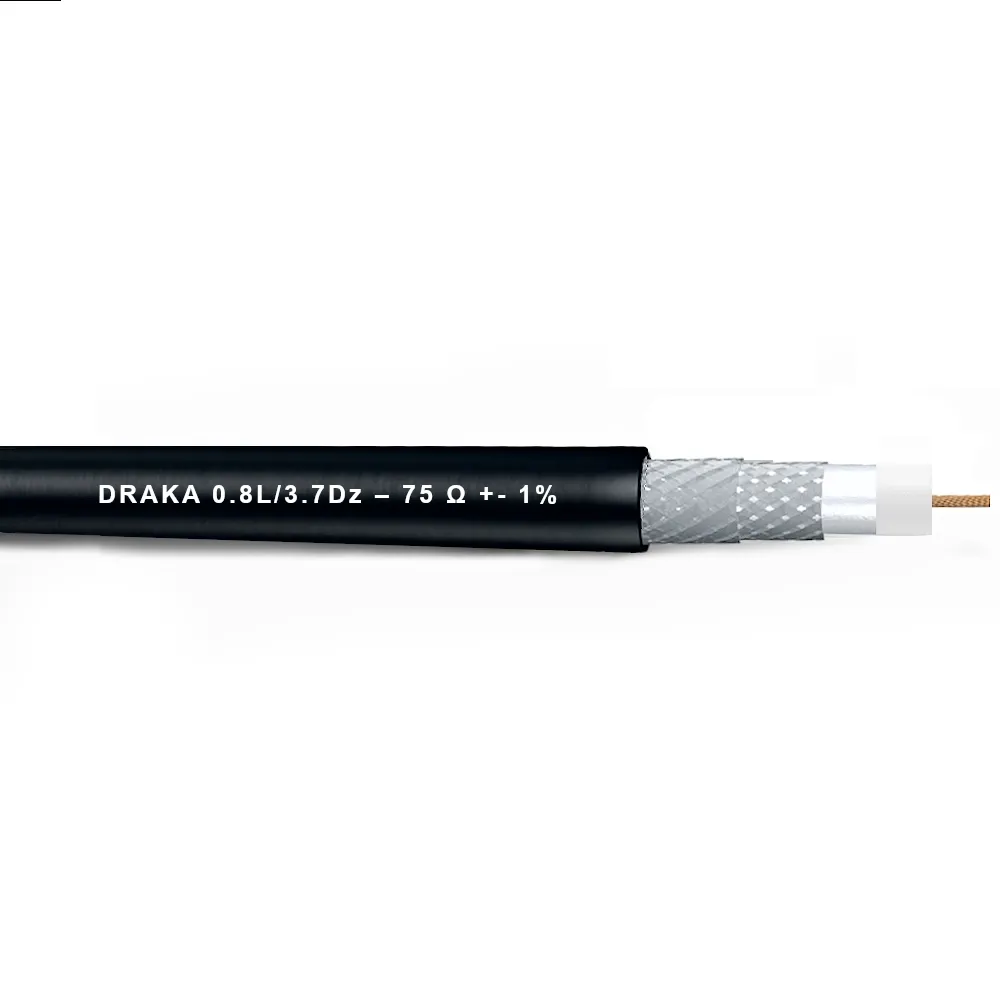

Друк: DRAKA 0,8L/3,7Dz 75 +- 1%

Сумісні роз'єми:

Neutrik NBNC75BLP9, NBNC75BLP9X

Canare BCP - A4F

Belden 1505ABHD

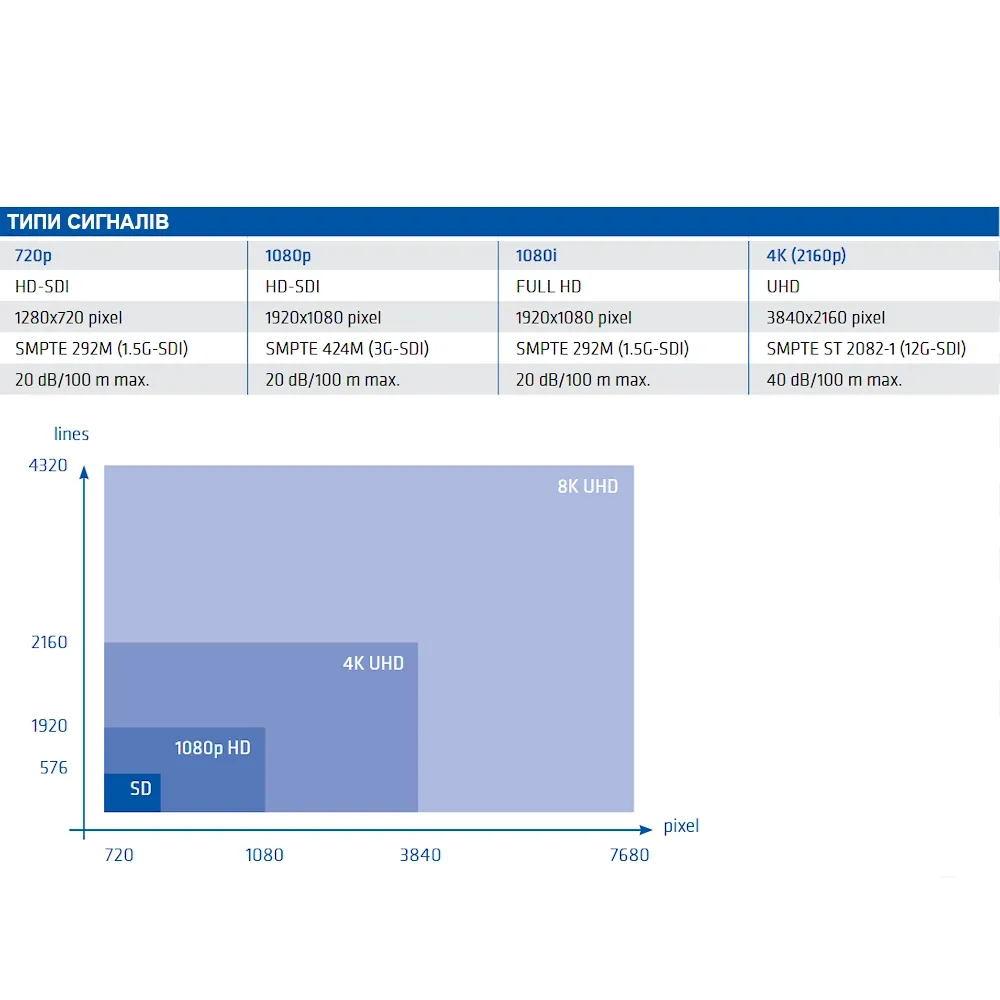

Максимальна довжина передачі сигналу, (зображення "Типи сигналів"):

• SDI/SDV SMPTE 259M 270Mbit/s: 263 м
• 720p/1080i SMPTE 292M 1.5Gbit/s: 67 м
• 1080p SMPTE 424M 3Gbit/s: 49 м
• 4К 60p SMPTE ST 2082-1 12Gbit/s: 40* м

* Комутаційні/гнучкі кабелі із запасом за потужністю. Максимальні відстані передачі рунтуються на максимальних втратах на половинній частоті, зазначених у відповідній специфікації. Сучасні пристрої використовують схеми корекції сигналу, розраховані переважно на втрати 20 дБ (див. SMPTE 292M та SMPTE 424M). Для технічної реалізації необхідно перевірити обладнання корекції сигналу на відповідність максимальним значенням.

Вогнестійкість типів оболонок:

• PVC*: Не призначений для стаціонарної прокладки у будівництві.
• FRNC*: IEC 60332-1, IEC 60754, IEC 61034, клас E ca
• FRNC-C*: додатково IEC 60332-3-24 клас D ca
• LSHF (Low Smoke Halogen Free)*: EN 13501-6, EN 60754-1/2

*PVC:ПВХ полівінілхлорид (ПВХ). Стандартний, найбільш розпростертий і недорогий матеріал оболонки. При горінні виділяється густо-чорний дим і токсичний, корозійний галогенсодержащий газ (хлористий водород). Используется там, де немає строгих вимог до пожежної безпеки.
*FRNC: Огнестойкий, Некоррозионный. Матеріал, який не підтримує горіння (самозатухає) і при зжиганні виділяє некорозійні гази.
*FRNC-C: FRNC з покращеними характеристиками огнестійкості при груповій прокладці. Буква -C зазвичай вказує на відповідність більш строгим стандартам, таким як IEC 60332-3 категорії C. Це означає, що кабель пожежобезпечний при прокладці в пучках/групах, що критично важливий для комунікаційних центрів, серверних кімнат і громадських споруд.
*LSHF: FRNC-C з покращеними характеристиками огнестійкості, малодимний, безгалогеновий.
